Nivel: Medio. Compare el rizado de tensión en una fuente de alimentación básica variando la capacitancia de filtrado bajo carga.
Objetivo y caso de uso
En este caso práctico, construirá un circuito Rectificador de Puente de Onda Completa acoplado a un banco de condensadores de filtro seleccionable y una carga resistiva. Analizará cómo afecta el valor del condensador de filtro a la calidad de la salida de CC midiendo el voltaje de «rizado» superpuesto a la señal de CC.
- Fuentes de alimentación de audio: Reducción del zumbido de 50/60 Hz en amplificadores y altavoces.
- Alimentación de lógica digital: Asegurar niveles de tensión estables para evitar reinicios del microcontrolador o comportamientos erráticos.
- Acondicionamiento de sensores: Suministro de energía CC limpia a sensores analógicos para lecturas precisas.
- Carga de baterías: Suavizado de la corriente de carga para prolongar la vida útil de la batería.
Resultado esperado:
* Transformación de forma de onda: Observación visual de la onda sinusoidal de CA convirtiéndose en CC pulsante, y luego en CC suave.
* Voltaje de rizado (Vripple): Un alto voltaje de rizado pico a pico (> 5 V) con un condensador pequeño (10 µF).
* Efecto de suavizado: Un voltaje de rizado significativamente reducido (< 0.5 V) al cambiar a un condensador grande (470 µF).
* Público objetivo: Estudiantes de electrónica de nivel intermedio y aficionados familiarizados con conceptos de CA/CC.
Materiales
- V1: Secundario de transformador de CA de 12 V (RMS) o generador de funciones de CA (60 Hz), función: Fuente de alimentación de CA.
- D1: Diodo 1N4007, función: Rectificador de puente arriba a la izquierda.
- D2: Diodo 1N4007, función: Rectificador de puente arriba a la derecha.
- D3: Diodo 1N4007, función: Rectificador de puente abajo a la izquierda.
- D4: Diodo 1N4007, función: Rectificador de puente abajo a la derecha.
- R1: Resistencia de 220 Ω (se recomienda una potencia nominal de 2 Watts), función: Carga estática.
- C1: Condensador electrolítico de 10 µF (25 V o superior), función: Filtro de bajo valor.
- C2: Condensador electrolítico de 470 µF (25 V o superior), función: Filtro de alto valor.
- S1: Interruptor SPDT o cable puente, función: Selecciona entre C1 y C2.
- Equipo de prueba: Osciloscopio (preferido) o Multímetro con capacidades de medición de CA/CC.
Guía de conexionado
Construya el circuito utilizando las siguientes conexiones de nodos. Asegúrese de que los condensadores electrolíticos estén conectados con la polaridad correcta (terminal Positivo a V_DC, terminal Negativo a 0 / GND).
- V1 (Fuente): Se conecta entre el nodo
AC_Ly el nodoAC_N. - D1: El ánodo se conecta a
AC_L, el cátodo se conecta aV_DC. - D2: El ánodo se conecta a
AC_N, el cátodo se conecta aV_DC. - D3: El ánodo se conecta a
0(GND), el cátodo se conecta aAC_L. - D4: El ánodo se conecta a
0(GND), el cátodo se conecta aAC_N. - R1 (Carga): Se conecta entre el nodo
V_DCy el nodo0(GND). - C1 (Caso de prueba A): Terminal positivo a
V_DC, terminal negativo a0(GND). - C2 (Caso de prueba B): Terminal positivo a
V_DC, terminal negativo a0(GND) (Reemplace C1 por C2 para la segunda prueba).

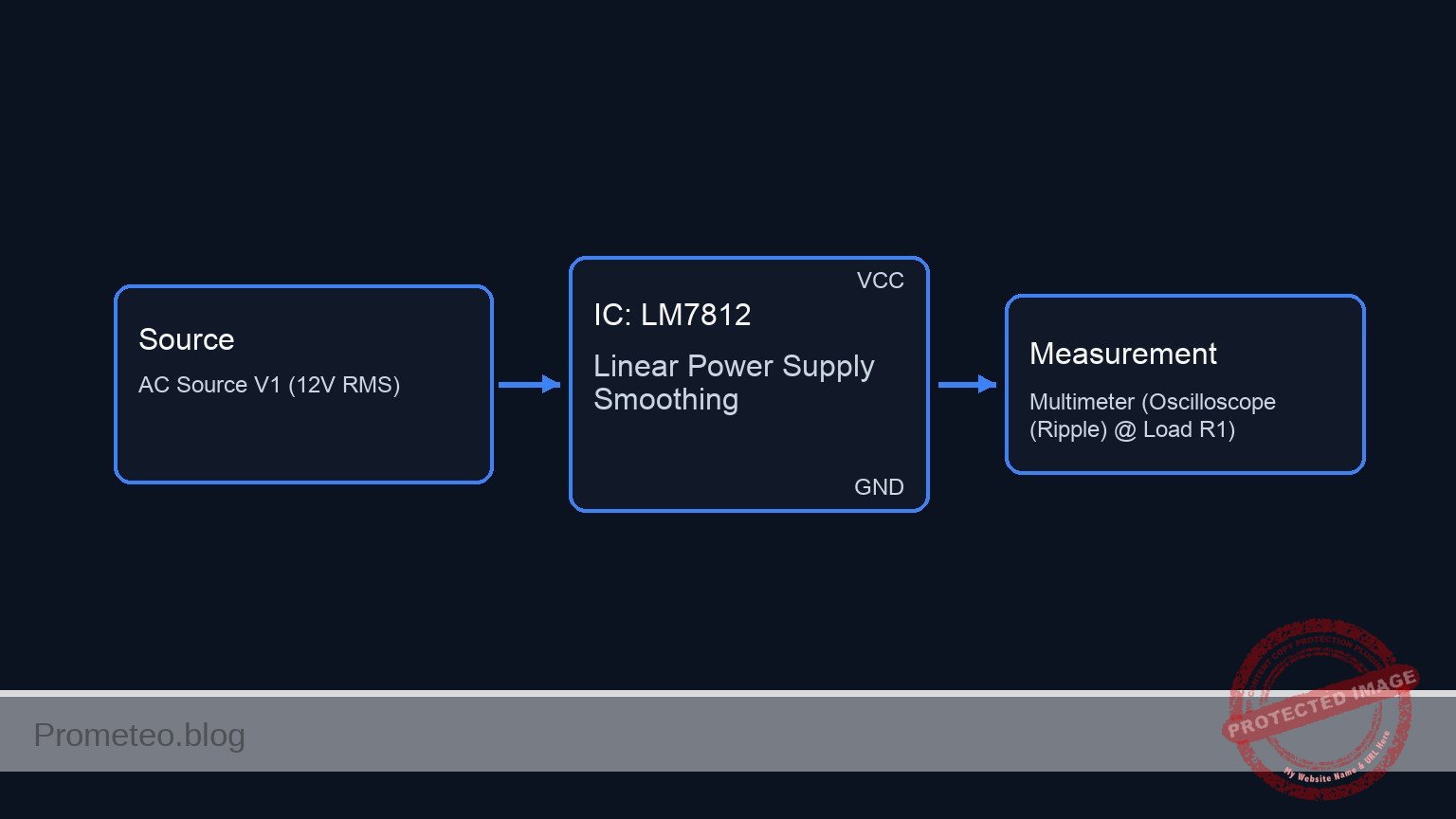

Diagrama de bloques conceptual
Esquemático
[ INPUT SOURCE ] [ RECTIFICATION ] [ FILTER STAGE ] [ OUTPUT LOAD ]
+-> [ Capacitor C1 ] -+
| (10 uF) |
[ AC Source V1 ] --(12 V AC)--> [ Bridge Rectifier ] --(Raw DC)-->+ +--(V_DC)--> [ Load Resistor R1 ]
(12 V RMS) [ D1, D2, D3, D4 ] | [ Switch S1 ] | (220 Ohm)
+-> [ Capacitor C2 ] -+ |
(470 uF) |
|
v
[ Oscilloscope ]
(Measure Ripple)
Mediciones y pruebas
Siga estos pasos para validar la eficiencia del suavizado:
- Línea base (Sin condensador): Retire temporalmente cualquier condensador. Mida
V_DCcon un osciloscopio. Debería ver una señal rectificada de onda completa (jorobas que van a 0 V) a 120 Hz (o 100 Hz). - Prueba de condensador pequeño (C1 = 10 µ F):
- Inserte $C1$.
- Mida el voltaje pico (Vpeak) y el voltaje de valle mínimo (Vmin).
- Calcule el Rizado: Vripple = Vpeak – Vmin.
- Expectativa: Rizado de diente de sierra significativo (descarga rápida).
- Prueba de condensador grande (C2 = 470 µ F):
- Reemplace $C1$ con $C2$.
- Mida Vpeak y Vmin nuevamente.
- Expectativa: La línea de CC es mucho más plana; Vmin se mantiene cerca de Vpeak.
- Promedio de CC: Cambie su multímetro a Voltios CC. Compare la lectura de $C1$ frente a $C2$. El voltaje promedio con $C2$ será mayor porque el condensador mantiene la carga por más tiempo.
Netlist SPICE y simulación
Netlist SPICE de referencia (ngspice) — extractoNetlist SPICE completo (ngspice)
* Linear supply voltage smoothing
*
* Description:
* This netlist simulates a full-wave bridge rectifier power supply with a
* selectable smoothing capacitor.
* - 0ms to 100ms: C1 (10uF) is connected (High Ripple case).
* - 100ms to 200ms: C2 (470uF) is connected (Low Ripple case), simulating
* switch S1 toggling.
*
* Connections:
* V1 (AC Source) -> Nodes AC_L, AC_N
* D1-D4 (Bridge) -> Nodes AC_L, AC_N, V_DC, 0 (GND)
* R1 (Load) -> Nodes V_DC, 0
* S1 (Switch) -> Modeled via S_C1 and S_C2 connecting V_DC to C1/C2
*
* -----------------------------------------------------------------------------
* --- AC Power Source ---
* 12V RMS AC, 60Hz.
* Peak Voltage = 12 * sqrt(2) = 16.97 V
* ... (truncated in public view) ...Copia este contenido en un archivo .cir y ejecútalo con ngspice.
🔒 Parte del contenido de esta sección es premium. Con el pase de 7 días o la suscripción mensual tendrás acceso al contenido completo (materiales, conexionado, compilación detallada, validación paso a paso, troubleshooting, mejoras/variantes y checklist) y podrás descargar el pack PDF listo para imprimir.
* Linear supply voltage smoothing
*
* Description:
* This netlist simulates a full-wave bridge rectifier power supply with a
* selectable smoothing capacitor.
* - 0ms to 100ms: C1 (10uF) is connected (High Ripple case).
* - 100ms to 200ms: C2 (470uF) is connected (Low Ripple case), simulating
* switch S1 toggling.
*
* Connections:
* V1 (AC Source) -> Nodes AC_L, AC_N
* D1-D4 (Bridge) -> Nodes AC_L, AC_N, V_DC, 0 (GND)
* R1 (Load) -> Nodes V_DC, 0
* S1 (Switch) -> Modeled via S_C1 and S_C2 connecting V_DC to C1/C2
*
* -----------------------------------------------------------------------------
* --- AC Power Source ---
* 12V RMS AC, 60Hz.
* Peak Voltage = 12 * sqrt(2) = 16.97 V
V1 AC_L AC_N SIN(0 16.97 60)
* --- Bridge Rectifier (1N4007) ---
* D1: Anode=AC_L, Cathode=V_DC
D1 AC_L V_DC D1N4007
* D2: Anode=AC_N, Cathode=V_DC
D2 AC_N V_DC D1N4007
* D3: Anode=GND, Cathode=AC_L
D3 0 AC_L D1N4007
* D4: Anode=GND, Cathode=AC_N
D4 0 AC_N D1N4007
* --- Load Resistor ---
* 220 Ohm resistor across the DC output
R1 V_DC 0 220
* --- Filter Capacitors & Switching Logic ---
* We simulate the SPDT switch S1 by using two voltage-controlled switches.
* S_C1 connects V_DC to C1. S_C2 connects V_DC to C2.
* Control signals ensure only one is active at a time (break-before-make effectively).
* Capacitor C1 (10uF) path
S_C1 V_DC NET_C1 CTRL_C1 0 SW_MODEL
C1 NET_C1 0 10u
* Capacitor C2 (470uF) path
S_C2 V_DC NET_C2 CTRL_C2 0 SW_MODEL
C2 NET_C2 0 470u
* --- Control Signals (Dynamic Stimuli) ---
* CTRL_C1: Starts High (5V), goes Low (0V) at 100ms.
* Keeps C1 connected for the first 100ms.
V_CTRL_C1 CTRL_C1 0 PULSE(5 0 100m 1u 1u 1 2)
* CTRL_C2: Starts Low (0V), goes High (5V) at 100ms.
* Connects C2 for the remainder of the simulation.
V_CTRL_C2 CTRL_C2 0 PULSE(0 5 100m 1u 1u 1 2)
* --- Component Models ---
* Generic model for 1N4007 Power Diode
.model D1N4007 D(IS=7.03n RS=0.034 N=1.8 BV=1000 IBV=5u CJO=10p TT=100n)
* Ideal Switch Model (Threshold=2.5V, On-Res=10mOhm, Off-Res=100MegOhm)
.model SW_MODEL SW(Vt=2.5 Ron=0.01 Roff=100Meg)
* --- Analysis Directives ---
* Transient analysis: 200ms total time, 50us step size.
* This captures approx 6 cycles with C1 and 6 cycles with C2.
.tran 50u 200m
* Print directives for simulation log/plotting
.print tran V(V_DC) V(AC_L) V(AC_N)
.endResultados de Simulación (Transitorio)
Show raw data table (4050 rows)
Index time v(v_dc) v(ac_l) v(ac_n) 0 0.000000e+00 6.658603e-23 4.156609e-18 4.156609e-18 1 5.000000e-07 1.885342e-19 1.599385e-03 -1.59938e-03 2 1.000000e-06 6.893339e-12 3.198770e-03 -3.19877e-03 3 2.000000e-06 3.416858e-11 6.397539e-03 -6.39754e-03 4 4.000000e-06 1.718574e-10 1.279507e-02 -1.27951e-02 5 8.000000e-06 9.966330e-10 2.559012e-02 -2.55901e-02 6 1.325366e-05 3.861142e-09 4.239524e-02 -4.23952e-02 7 2.095388e-05 1.446061e-08 6.702595e-02 -6.70259e-02 8 3.129676e-05 5.099200e-08 1.001088e-01 -1.00109e-01 9 4.482862e-05 1.835180e-07 1.433897e-01 -1.43390e-01 10 6.128867e-05 6.888081e-07 1.960312e-01 -1.96031e-01 11 8.042390e-05 2.827323e-06 2.572195e-01 -2.57217e-01 12 1.019046e-04 1.303092e-05 3.258956e-01 -3.25883e-01 13 1.254895e-04 6.815023e-05 4.012964e-01 -4.01228e-01 14 1.509795e-04 4.024321e-04 4.828893e-01 -4.82487e-01 15 1.782228e-04 2.626479e-03 5.709779e-01 -5.68351e-01 16 2.071492e-04 1.723315e-02 6.705660e-01 -6.53333e-01 17 2.380619e-04 8.388777e-02 8.024272e-01 -7.18539e-01 18 2.734880e-04 2.529945e-01 9.997734e-01 -7.46779e-01 19 3.097680e-04 4.785526e-01 1.227902e+00 -7.49349e-01 20 3.521718e-04 7.463483e-01 1.496384e+00 -7.50036e-01 21 3.938443e-04 1.008721e+00 1.759554e+00 -7.50833e-01 22 4.438443e-04 1.322891e+00 2.074586e+00 -7.51694e-01 23 4.938443e-04 1.636032e+00 2.388601e+00 -7.52568e-01 ... (4026 more rows) ...
Errores comunes y cómo evitarlos
- Polaridad del condensador invertida: Los condensadores electrolíticos explotarán si se conectan al revés. Solución: Asegúrese de que el lado marcado con una franja (negativo) se conecte al nodo
0(GND) y el otro lado a la salida positiva del rectificador. - Potencia de la resistencia subestimada: Una resistencia de 220 Ω a ~15 V CC disipa aproximadamente 1 Watt (P = V^2 / R). Usar una resistencia estándar de 1/4 W la quemará. Solución: Use una resistencia de potencia (2 W+) o aumente la resistencia a 1 kΩ (aunque esto reduce la visibilidad del rizado).
- Medición del rizado en configuración de CC: Un multímetro estándar en modo CC promedia el voltaje, ocultando el rizado. Solución: Use un osciloscopio para el análisis visual, o configure el multímetro en modo CA para medir solo el valor RMS del componente de rizado.
Solución de problemas
- Síntoma: No hay voltaje de salida en
V_DC.- Causa: La fuente de CA no está encendida o los diodos del puente están abiertos/conectados incorrectamente.
- Solución: Verifique la salida de V1 y compruebe la orientación de los diodos (marcas de anillo en los cátodos).
- Síntoma: El rizado no cambia al cambiar los condensadores.
- Causa: Falta la resistencia de carga $R1$ o está en circuito abierto. Sin una carga, el condensador no tiene camino para descargarse, por lo que el voltaje permanece en el pico independientemente de la capacitancia.
- Solución: Asegúrese de que $R1$ esté conectada firmemente en paralelo al condensador.
- Síntoma: El fusible se funde o el transformador zumba fuertemente.
- Causa: Cortocircuito en el puente (por ejemplo, D1 y D3 cortocircuitando la red de CA).
- Solución: Apague inmediatamente y verifique el cableado. Asegúrese de que
AC_LyAC_Nno estén conectados directamente a0o entre sí.
Posibles mejoras y extensiones
- Regulador de voltaje: Agregue un regulador lineal LM7812 o LM317 después del condensador para ver cómo la regulación activa elimina el rizado restante.
- Filtro Pi RC: Agregue una resistencia en serie y un segundo condensador ($C-R-C$) para crear un filtro de paso bajo pasivo, reduciendo aún más el rizado sin componentes activos (a costa de una caída de voltaje).
Más Casos Prácticos en Prometeo.blog
