Caso práctico: Elegir el capacitor adecuado para un LED

Materiales

• 1 × Fuente de alimentación de 5 V DC (puede ser un módulo USB, un power bank o fuente regulada).
• 1 × Protoboard (placa de pruebas).
• 1 × LED (rojo o verde estándar de 5 mm).
• 1 × Resistencia R_LED de 330 Ω (limitadora de corriente del LED).
• 1 × Resistencia R_C de 100 kΩ (control de carga del capacitor).
• 1 × Capacitor electrolítico C1 de 100 µF / 16 V o superior.
• 1 × Pulsador normalmente abierto (push button simple).
• 4–6 × Cables de conexión macho-macho.
• 1 × Multímetro digital (para medir tensiones y, si es posible, corriente).

Guía de conexionado

Interpreta que trabajamos con una alimentación de 5 V y masa (GND):

• Conecta el terminal positivo de la fuente de 5 V a una línea de alimentación de la protoboard, etiquétala como +5 V.
• Conecta el terminal negativo de la fuente a la línea de masa de la protoboard, etiquétala como GND.
• Conecta un extremo de la resistencia R_C (100 kΩ) a +5 V.
• Conecta el otro extremo de R_C al nodo VA (este será el nodo donde se cargará el capacitor).
• Conecta el terminal positivo del capacitor C1 (100 µF) al nodo VA.
• Conecta el terminal negativo del capacitor C1 a GND.
• Conecta un extremo de la resistencia R_LED (330 Ω) al nodo VA.
• Conecta el otro extremo de R_LED al ánodo del LED D1 (patilla larga).
• Conecta el cátodo del LED D1 (patilla corta) a GND.
• Conecta un extremo del pulsador a GND.
• Conecta el otro extremo del pulsador al nodo VA (de modo que al pulsar, el capacitor se descargue rápidamente a masa).

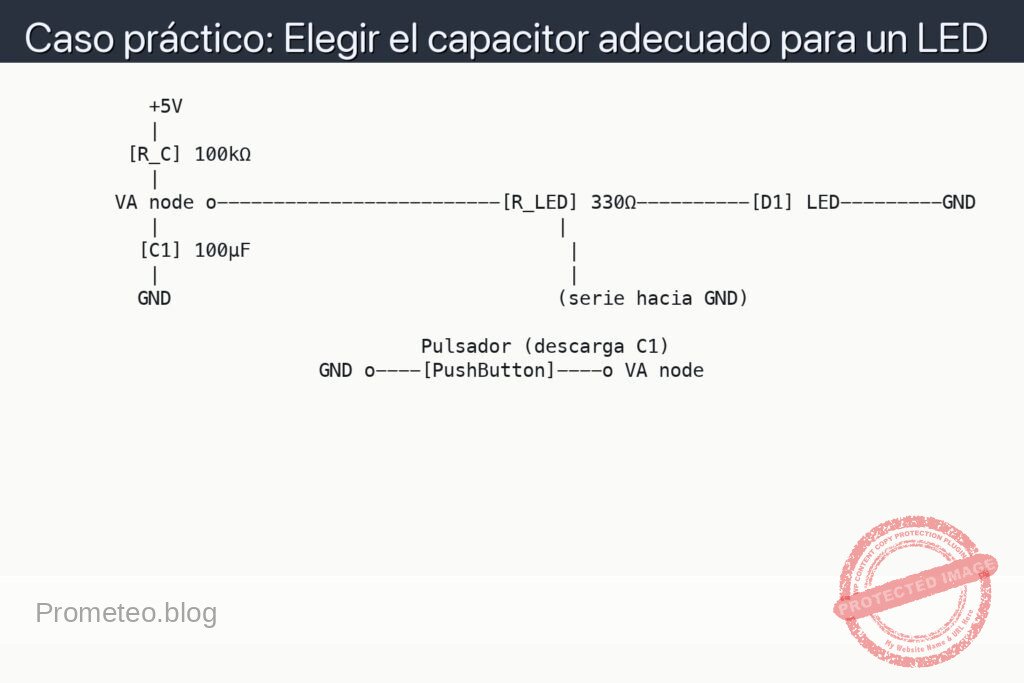

Esquemático

           +5V
           |
         [R_C] 100kΩ
           |
        VA node o-------------------------[R_LED] 330Ω----------[D1] LED---------GND
           |                                   |
          [C1] 100µF                            |
           |                                    |
          GND                                  (serie hacia GND)

                                   Pulsador (descarga C1)
                          GND o----[PushButton]----o VA node

Mediciones y pruebas

• Verificación básica del circuito:

  • Conecta la fuente de 5 V y observa que, al principio, el LED está apagado o muy tenue.
  • Presiona el pulsador y suéltalo: el LED debe apagarse casi al instante y luego encenderse poco a poco.
  • Repite la operación varias veces hasta comprobar que el comportamiento es estable.

• Medición de la tensión en el capacitor (V_C):

  • Qué es V_C: V_C es la tensión entre el terminal positivo del capacitor C1 (nodo VA) y su terminal negativo (GND).
  • Coloca la punta negra del multímetro (COM) en GND.
  • Coloca la punta roja en el nodo VA (terminal positivo de C1).
  • Configura el multímetro en medida de tensión DC (rango 20 V o similar).
  • Presiona el pulsador y suéltalo: observa cómo V_C sube desde cerca de 0 V hasta un valor próximo a 5 V en 1–3 segundos.

• Medición de la tensión en el LED (V_LED):

  • Qué es V_LED: V_LED es la tensión entre el ánodo y el cátodo del LED D1.
  • Coloca la punta negra del multímetro en el cátodo del LED (lado conectado a GND).
  • Coloca la punta roja en el ánodo del LED (lado conectado a R_LED).
  • Observa cómo V_LED va aumentando a medida que el capacitor se carga; para un LED rojo típico se estabiliza alrededor de 1,8–2,2 V.

• Medición de la corriente del LED (I_LED):

  • Qué es I_LED: I_LED es la corriente que atraviesa el LED desde el ánodo hacia el cátodo.
  • Para medirla en serie, desconecta un extremo de R_LED (por ejemplo, el que va al LED).
  • Configura el multímetro en medida de corriente DC (rango mA) y conéctalo en serie:
    • Punta roja del multímetro al extremo libre de R_LED.
    • Punta negra del multímetro al ánodo del LED.
  • Vuelve a alimentar y repite la prueba del pulsador: observa cómo I_LED sube progresivamente hasta un valor cercano al calculado (por ejemplo, unos 10–15 mA, según los componentes reales).

• Prueba de cambio de capacitor (influencia del valor de C1):

  • Sustituye C1 = 100 µF por otro de 47 µF (si dispones de él).
  • Repite la secuencia de medición de V_C y observación del LED: verifica que el LED se enciende más rápido (tiempo de subida menor).
  • Si puedes, prueba un capacitor de 220 µF y observa el efecto opuesto: encendido mucho más lento.

Errores comunes y cómo evitarlos

• Polaridad del capacitor electrolítico invertida:

  • El terminal negativo suele estar marcado con una franja y debe ir siempre a GND.
  • Si lo conectas al revés, el capacitor puede dañarse o, en el peor caso, llegar a explotar.

• LED conectado al revés:

  • El ánodo (patilla larga) va hacia la resistencia R_LED, que viene del nodo VA.
  • El cátodo (patilla corta, a veces con aplanamiento en la carcasa) va a GND.
  • Si no se enciende nunca, revisa esta orientación.

• Olvidar la resistencia limitadora del LED (R_LED):

  • Sin R_LED, el LED puede recibir demasiada corriente y quemarse.
  • Nunca conectes un LED directamente entre +5 V y GND sin resistencia.

• Pulsador mal cableado:

  • Asegúrate de que un lado del pulsador va a GND y el otro al nodo VA.
  • Si el LED nunca se apaga rápido al pulsar, puede que el pulsador no esté descargando el capacitor.

Cómo elegir el capacitor adecuado para tu LED

• Relación tiempo–capacitancia (intuición básica):

  • El tiempo típico de carga depende del producto R_C × C1 (llamado constante de tiempo τ).
  • A mayor C1 (manteniendo R_C), más lento se encenderá el LED.
  • Como guía muy aproximada:
    • 47 µF → encendido rápido (menos de 1 s).
    • 100 µF → encendido suave (~1–2 s).
    • 220 µF → encendido muy suave (varios segundos).

• Tensión de trabajo del capacitor:

  • Para una fuente de 5 V, elige un capacitor electrolítico de ≥ 10 V (16 V es muy habitual y seguro).
  • Nunca uses un capacitor con tensión nominal menor que la tensión de alimentación.

• Tipo de capacitor:

  • Para efectos visuales y tiempos de segundos, el electrolítico es práctico (grandes valores en µF con tamaño razonable).
  • Si quisieras tiempos muy cortos (milisegundos), podrías usar capacitores cerámicos o de poliéster con valores menores (nF, µF pequeños).

Mejoras y extensiones posibles

• Control de apagado suave:

  • Añadir otra resistencia y un segundo pulsador para descargar el capacitor de manera controlada, produciendo no solo encendido suave, sino también apagado suave.

• Uso con microcontrolador:

  • Llevar el nodo VA a una entrada analógica de un microcontrolador (ej. Arduino) para medir la forma de carga del capacitor y visualizar la curva en serie temporal.

• Varios LEDs:

  • Conectar varios LEDs en paralelo (cada uno con su propia resistencia limitadora) desde el nodo VA a GND, todos compartirán el mismo “fade in” controlado por C1.

Con este montaje no solo entiendes cómo elegir y dimensionar un capacitor para controlar el tiempo de encendido de un LED, sino que además puedes experimentar cambiando valores y observando directamente el efecto en la práctica.
