Caso práctico: Reducir chispas al accionar un interruptor

Materiales

• 1 × Fuente DC de 12 V (mínimo 500 mA).
• 1 × Interruptor SPST (simple, de palanca o deslizable).
• 1 × Resistencia de potencia 100 Ω, 5 W (carga resistiva)
• (Alternativa: 1 × lámpara de 12 V / 5–10 W).
• 1 × Capacitor electrolítico 100 µF, 25 V mínimo (C1).
• 1 × Capacitor cerámico 100 nF, 50 V mínimo (C2) (opcional, para ver efecto combinado).
• 1 × Protoboard o regleta de conexiones.
• 6–8 × Cables de conexión macho–macho.

Guía de conexionado

• Conecta el terminal positivo de la fuente de 12 V al contacto fijo 1 del interruptor (llamaremos a ese punto nodo VCC).
• Conecta el contacto fijo 2 del interruptor al primer terminal de la resistencia de 100 Ω, 5 W (nodo VCARGA).
• Conecta el segundo terminal de la resistencia de 100 Ω a GND (negativo de la fuente).
• Conecta el terminal positivo del capacitor electrolítico C1 (100 µF) al nodo VCARGA.
• Conecta el terminal negativo de C1 a GND.
• Conecta uno de los terminales del capacitor cerámico C2 (100 nF) al nodo VCARGA.
• Conecta el otro terminal de C2 a GND.
• Asegúrate de que el negativo de la fuente esté unido a la línea GND común del montaje.

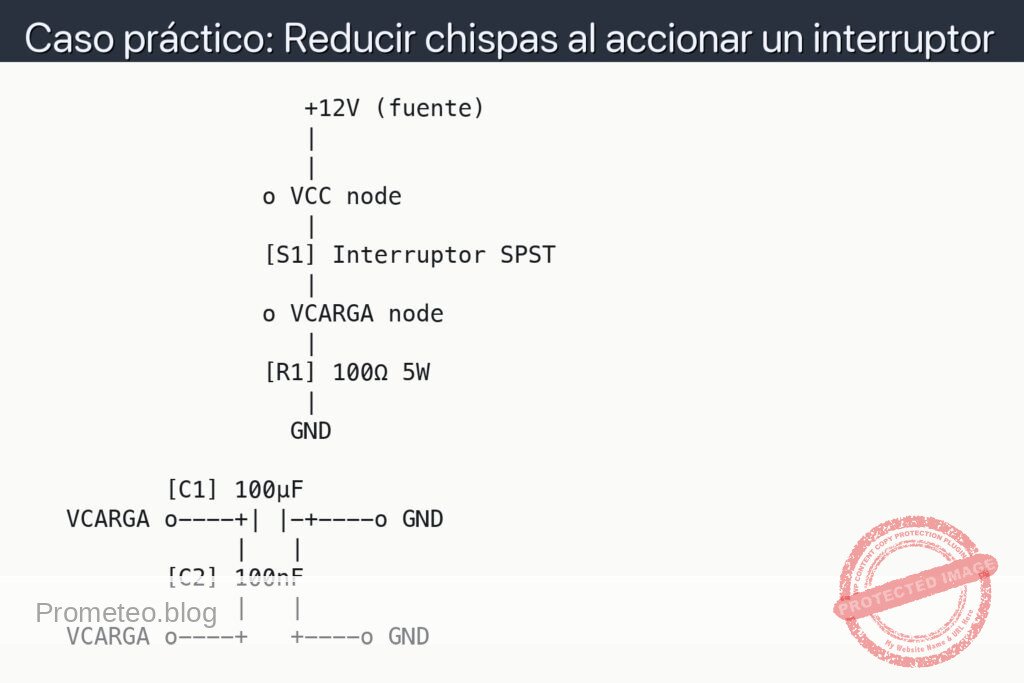

Esquemático

                    +12V (fuente)
                    |
                    |
                 o VCC node
                    |
                 [S1] Interruptor SPST
                    |
                 o VCARGA node
                    |
                 [R1] 100Ω 5W
                    |
                   GND

          [C1] 100µF
   VCARGA o----+| |-+----o GND
               |   |
          [C2] 100nF
               |   |
   VCARGA o----+   +----o GND

Mediciones y pruebas

• Comprobación básica de funcionamiento:

  • Mide la tensión V_CC (tensión de alimentación entre +12 V y GND) con el interruptor S1 abierto y cerrado; debe permanecer cercana a 12 V en ambos casos.
  • Mide la tensión V_CARGA (entre el nodo VCARGA y GND) con el interruptor cerrado; debe ser muy próxima a 12 V (idealmente 12 V, puede ser algo menos según la fuente).
  • Verifica que la resistencia R1 se calienta moderadamente pero no en exceso tras varios minutos de funcionamiento continuo.

• Medición de la chispa y efecto del capacitor (observación cualitativa):

  • Primero desconecta el capacitor C1 (100 µF) del circuito y conmutas S1 varias veces observando la chispa entre los contactos (en un ambiente no muy iluminado, siempre con seguridad: no acerques la cara a los contactos).
  • Vuelve a conectar C1 y repite la prueba; deberías apreciar una reducción visible de la intensidad de la chispa al abrir/cerrar S1.
  • Conecta también C2 (100 nF) y observa si hay algún cambio adicional en la chispa (suele ayudar sobre todo en transitorios muy rápidos).

• Medición de V_CARGA en el tiempo (si tienes multímetro con función de “Hold” o, mejor, osciloscopio):

  • V_CARGA significa “tensión en la carga”: mide entre el nodo VCARGA y GND.
  • Cierra el interruptor S1 y verifica que V_CARGA ≈ 12 V en estado estable.
  • Con el osciloscopio, conecta la punta al nodo VCARGA y la pinza de masa a GND; configura la base de tiempos en el rango de 5–20 ms/div.
  • Abre S1 y observa el tiempo que tarda V_CARGA en caer desde 12 V hasta 0 V; con el capacitor conectado deberá haber una caída algo más suave comparada con el caso sin capacitor (curva exponencial en lugar de caída casi instantánea).

• Medición de corriente en la carga (si tu multímetro permite medir corriente DC):

  • Desconecta uno de los cables entre S1 y R1 y pon el multímetro en modo amperímetro en serie, midiendo entre el nodo de salida de S1 (VCARGA) y la resistencia R1.
  • I_CARGA será la corriente que circula por R1; para 12 V y 100 Ω se espera alrededor de 120 mA (I_CARGA ≈ 0,12 A).
  • Comprueba que al cerrar S1 la corriente sube hasta ese valor y al abrirlo la corriente cae a 0 A; con el capacitor conectado, el descenso puede no ser absolutamente instantáneo (depende de la sensibilidad del medidor).

Explicación didáctica (qué está pasando)

• El interruptor S1 abre y cierra el paso de corriente a la carga (R1).
• Cuando abres el interruptor sin capacitor, la corriente se corta muy bruscamente y la energía almacenada en la carga y en el cableado puede producir un pequeño pico de tensión y chispa.
• El capacitor C1, conectado entre el nodo de la carga (VCARGA) y GND, actúa como un pequeño “almacén” de energía que:
• Se carga cuando el interruptor está cerrado.
• Se descarga cuando se abre el interruptor, entregando corriente durante un corto tiempo.
• Al existir esa descarga, la tensión no cae de golpe a 0 V; la transición es más suave y se reduce la energía disponible para formar chispa en los contactos.
• El capacitor cerámico C2 (100 nF) tiene mucho menor valor de capacidad pero responde muy rápido a cambios bruscos, ayudando a filtrar picos de muy alta frecuencia.

Errores comunes

• Polaridad incorrecta del capacitor electrolítico:
• Conectar al revés (+ a GND y – al nodo VCARGA) puede dañarlo; revisa siempre las marcas “+” o la franja del “–”.
• Subestimar la tensión de trabajo del capacitor:
• No uses capacitores de 10 V en un circuito de 12 V. Escoge siempre un margen de seguridad (al menos 25 V para este caso).
• Olvidar la disipación de la resistencia de carga:
• Con 12 V y 100 Ω, la potencia disipada es P ≈ V²/R = 144/100 = 1,44 W; una resistencia de 5 W es adecuada, pero una de 1/4 W se quemará.
• Crear un corto directo:
• No conectes el capacitor directamente entre +12 V y GND sin la carga, si no está previsto; aunque no suele ser peligroso en valores pequeños, puede producir corrientes de pico altas.

Seguridad y buenas prácticas

• Trabaja siempre primero con la fuente desconectada mientras montas o modificas conexiones.
• No toques directamente terminales expuestos mientras conmutas el interruptor, incluso en baja tensión.
• Deja espacio a la resistencia de 5 W para que disipe calor; no la apoyes sobre materiales inflamables.
• Si el capacitor se calienta, se hincha o emite olor extraño, desconecta inmediatamente la fuente y revisa polaridad y tensión nominal.

Posibles mejoras y extensiones

• Sustituir la resistencia R1 por un pequeño relé de 12 V para ver cómo el capacitor ayuda a reducir chispas al desconectar bobinas.
• Probar diferentes valores de C1 (10 µF, 47 µF, 220 µF) y comparar cuánto cambia la duración de la caída de V_CARGA.
• Añadir un diodo en paralelo a una carga inductiva (si usas relé en lugar de R1) y observar cómo diodo + capacitor reducen aún más los picos y las chispas.
• Medir con más detalle la constante de tiempo RC y verificar experimentalmente la fórmula teórica τ = R × C.
