Caso práctico: Resistencias en serie y paralelo

Prototipo de Resistencias en serie y paralelo (Maker Style)

Nivel: Básico – Verificar fórmulas de resistencia equivalente mediante medición.

Objetivo y caso de uso

En este caso práctico, construirás un circuito pasivo utilizando dos resistencias para analizar cómo cambian los valores de resistencia cuando los componentes se conectan en serie frente a paralelo. Medirás la resistencia equivalente total (Req) usando un multímetro en modo óhmetro.

  • Útil para:
    • Diseñar divisores de voltaje para sensores o fuentes de alimentación.
    • Calcular la resistencia de carga total en redes de distribución de energía.
    • Ajustar valores de resistencia específicos cuando no hay componentes estándar disponibles.
    • Comprender las rutas de limitación de corriente en circuitos controladores de LED.
  • Resultado esperado:
    • Modo serie: El valor medido debe ser igual a la suma de ambas resistencias (Req ≈ 2 kΩ).
    • Modo paralelo: El valor medido debe ser la mitad de la resistencia individual (si R1=R2) o seguir la fórmula de paralelo (Req ≈ 500 Ω).
    • Verificación: Los valores medidos deben caer dentro del rango de tolerancia (p. ej., ±5%) del cálculo teórico.
  • Público objetivo: Estudiantes y aficionados que aprenden las leyes fundamentales del análisis de circuitos (Ley de Ohm).

Materiales

  • R1: Resistencia de 1 kΩ, función: Carga de prueba A
  • R2: Resistencia de 1 kΩ, función: Carga de prueba B
  • M1: Multímetro digital, función: Medición de resistencia (Óhmetro)
  • W1: Cables puente (jumpers), función: Interconexión del circuito

Guía de conexionado

Esta guía utiliza nombres de nodos específicos. Asegúrate de que el circuito no esté conectado a una fuente de voltaje (batería) durante las mediciones de resistencia.

Parte A: Configuración en serie
* R1: Se conecta entre el nodo Node_A y el nodo Node_B.
* R2: Se conecta entre el nodo Node_B y el nodo Node_C.
* M1 (Sonda positiva): Se conecta al Node_A.
* M1 (Sonda negativa): Se conecta al Node_C.

Parte B: Configuración en paralelo (Requiere recableado)
* R1: Se conecta entre el nodo Node_A y el nodo Node_B.
* R2: Se conecta entre el nodo Node_A y el nodo Node_B (físicamente en paralelo a R1).
* M1 (Sonda positiva): Se conecta al Node_A.
* M1 (Sonda negativa): Se conecta al Node_B.

Diagrama de bloques conceptual

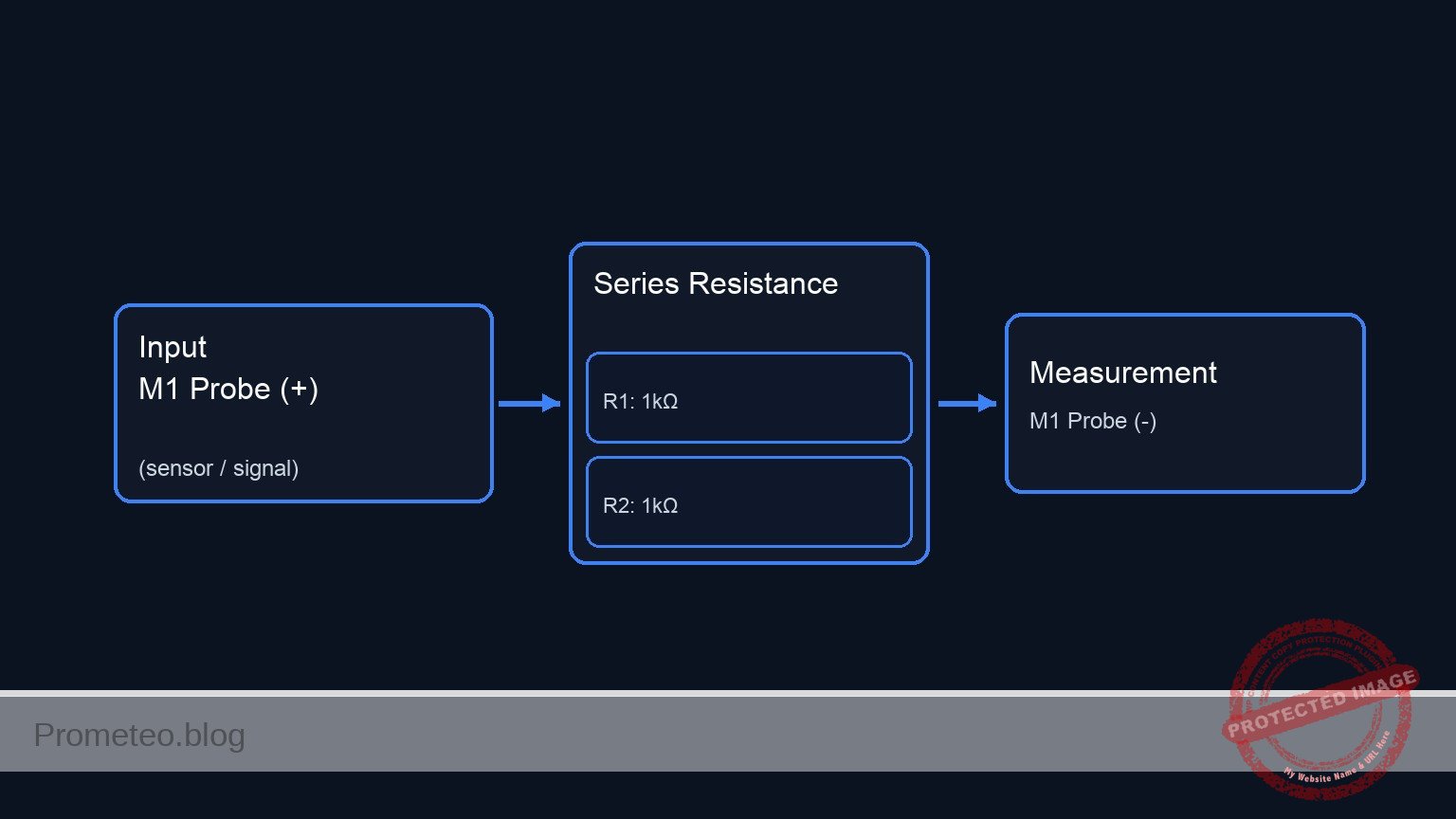

Conceptual block diagram — Series Resistance
Lectura rápida: entradas → bloque principal → salida (actuador o medida). Resume el esquemático ASCII de la siguiente sección.

Esquemático

PART A: SERIES CONFIGURATION (Current flows through R1 then R2)

      [ INPUT / SOURCE ]             [ CIRCUIT TOPOLOGY ]             [ RETURN / MEASURE ]

    [ M1 Probe (+) ] --(Node A)--> [ R1: 1kΩ ] --(Node B)--> [ R2: 1kΩ ] --(Node C)--> [ M1 Probe (-) ]



PART B: PARALLEL CONFIGURATION (Current splits between R1 and R2)

      [ INPUT / SOURCE ]             [ CIRCUIT TOPOLOGY ]             [ RETURN / MEASURE ]

                                         +--> [ R1: 1kΩ ] --+
    [ M1 Probe (+) ] --(Node A)--> [ SPLIT ]                [ JOIN ] --(Node B)--> [ M1 Probe (-) ]
                                         +--> [ R2: 1kΩ ] --+
Esquema Eléctrico

Mediciones y pruebas

Realiza estos pasos con el multímetro configurado en el ajuste de Ohmios (Ω) (comienza con el rango de 20k si es manual).

  1. Verificación de componentes:
    • Mide R1 y R2 individualmente antes de conectarlas. Confirma que sean de aproximadamente 1 kΩ cada una.
  2. Medición en serie:
    • Construye el circuito descrito en la Parte A de la Guía de conexionado.
    • Conecta las sondas al Node_A y Node_C.
    • Validación: La pantalla debe indicar aproximadamente 2.0 kΩ ($R1 + R2$).
  3. Medición en paralelo:
    • Modifica el circuito para que coincida con la Parte B de la Guía de conexionado (conecta ambos extremos de la resistencia al mismo par de filas).
    • Conecta las sondas a través del par paralelo.
    • Validación: La pantalla debe indicar aproximadamente 0.5 kΩ (500 Ω).
  4. Comparación:
    • Observa que la combinación en serie aumenta la resistencia total, mientras que la combinación en paralelo disminuye la resistencia total.

Netlist SPICE y simulación

Netlist SPICE de referencia (ngspice) — extractoNetlist SPICE completo (ngspice)

* Practical case: Series and parallel resistors
*
* This netlist implements both Part A (Series) and Part B (Parallel)
* configurations as separate sub-circuits to allow simultaneous simulation.
*
* BOM:
* R1, R2: 1 kΩ resistors
* M1: Digital Multimeter (Simulated as 1mA Current Source for Resistance Measurement)
* W1: Jumper wires (Implicit in netlist connectivity)

* ==============================================================================
* GLOBAL SETTINGS
* ==============================================================================
* Global Ground is Node 0.
* Unused System Supply (Required by prompt constraints)
VCC_Supply VCC 0 DC 5

* ==============================================================================
* PART A: SERIES CONFIGURATION
* ==============================================================================
* ... (truncated in public view) ...

Copia este contenido en un archivo .cir y ejecútalo con ngspice.

🔒 Parte del contenido de esta sección es premium. Con el pase de 7 días o la suscripción mensual tendrás acceso al contenido completo (materiales, conexionado, compilación detallada, validación paso a paso, troubleshooting, mejoras/variantes y checklist) y podrás descargar el pack PDF listo para imprimir.

🔓 Ver planes de acceso premium

* Practical case: Series and parallel resistors
*
* This netlist implements both Part A (Series) and Part B (Parallel)
* configurations as separate sub-circuits to allow simultaneous simulation.
*
* BOM:
* R1, R2: 1 kΩ resistors
* M1: Digital Multimeter (Simulated as 1mA Current Source for Resistance Measurement)
* W1: Jumper wires (Implicit in netlist connectivity)

* ==============================================================================
* GLOBAL SETTINGS
* ==============================================================================
* Global Ground is Node 0.
* Unused System Supply (Required by prompt constraints)
VCC_Supply VCC 0 DC 5

* ==============================================================================
* PART A: SERIES CONFIGURATION
* ==============================================================================
* Wiring Guide Mapping:
* Node_A -> Node_A_Ser
* Node_B -> Node_B_Ser
* Node_C -> Node_C_Ser
*
* Connections:
* R1 connects between Node_A and Node_B
* R2 connects between Node_B and Node_C
* M1 (Ohmmeter) connects to Node_A (+) and Node_C (-)
*
* Simulation Logic:
* Ohmmeter is modeled as a 1mA Current Source (I_M1_Ser) injecting into the
* positive probe node, with the negative probe node grounded.
* V(Node_A_Ser) = Resistance * 1mA => 1V = 1kΩ.

I_M1_Ser     0            Node_A_Ser   DC 1m
R1_Ser       Node_A_Ser   Node_B_Ser   1k
R2_Ser       Node_B_Ser   Node_C_Ser   1k
V_M1_Ret_Ser Node_C_Ser   0            DC 0   ; Ground return for M1 (-)

* ==============================================================================
* PART B: PARALLEL CONFIGURATION
* ==============================================================================
* Wiring Guide Mapping:
* Node_A -> Node_A_Par
* Node_B -> Node_B_Par
*
* Connections:
* R1 connects between Node_A and Node_B
* R2 connects between Node_A and Node_B (Physically parallel)
* M1 (Ohmmeter) connects to Node_A (+) and Node_B (-)

I_M1_Par     0            Node_A_Par   DC 1m
R1_Par       Node_A_Par   Node_B_Par   1k
R2_Par       Node_A_Par   Node_B_Par   1k
V_M1_Ret_Par Node_B_Par   0            DC 0   ; Ground return for M1 (-)

* ==============================================================================
* ANALYSIS DIRECTIVES
* ==============================================================================
* Transient analysis to satisfy prompt requirements for logging
.tran 100u 5ms

* Print voltages representing resistance values
* V(Node_A_Ser) should be ~2.0V (2kΩ)
* V(Node_A_Par) should be ~0.5V (500Ω)
.print tran V(Node_A_Ser) V(Node_B_Ser) V(Node_A_Par)

* DC Operating Point for quick verification
.op

.end

Resultados de Simulación (Transitorio)

Resultados de Simulación (Transitorio)
Show raw data table (59 rows)
Index   time            v(node_a_ser)   v(node_b_ser)   v(node_a_par)
0	0.000000e+00	2.000000e+00	1.000000e+00	5.000000e-01
1	5.000000e-07	2.000000e+00	1.000000e+00	5.000000e-01
2	1.000000e-06	2.000000e+00	1.000000e+00	5.000000e-01
3	2.000000e-06	2.000000e+00	1.000000e+00	5.000000e-01
4	4.000000e-06	2.000000e+00	1.000000e+00	5.000000e-01
5	8.000000e-06	2.000000e+00	1.000000e+00	5.000000e-01
6	1.600000e-05	2.000000e+00	1.000000e+00	5.000000e-01
7	3.200000e-05	2.000000e+00	1.000000e+00	5.000000e-01
8	6.400000e-05	2.000000e+00	1.000000e+00	5.000000e-01
9	1.280000e-04	2.000000e+00	1.000000e+00	5.000000e-01
10	2.280000e-04	2.000000e+00	1.000000e+00	5.000000e-01
11	3.280000e-04	2.000000e+00	1.000000e+00	5.000000e-01
12	4.280000e-04	2.000000e+00	1.000000e+00	5.000000e-01
13	5.280000e-04	2.000000e+00	1.000000e+00	5.000000e-01
14	6.280000e-04	2.000000e+00	1.000000e+00	5.000000e-01
15	7.280000e-04	2.000000e+00	1.000000e+00	5.000000e-01
16	8.280000e-04	2.000000e+00	1.000000e+00	5.000000e-01
17	9.280000e-04	2.000000e+00	1.000000e+00	5.000000e-01
18	1.028000e-03	2.000000e+00	1.000000e+00	5.000000e-01
19	1.128000e-03	2.000000e+00	1.000000e+00	5.000000e-01
20	1.228000e-03	2.000000e+00	1.000000e+00	5.000000e-01
21	1.328000e-03	2.000000e+00	1.000000e+00	5.000000e-01
22	1.428000e-03	2.000000e+00	1.000000e+00	5.000000e-01
23	1.528000e-03	2.000000e+00	1.000000e+00	5.000000e-01
... (35 more rows) ...

Errores comunes y cómo evitarlos

  1. Medir resistencia con la alimentación encendida: Nunca midas resistencia en un circuito vivo. Esto dará lecturas falsas y puede fundir el fusible de tu multímetro. Solución: Desconecta todas las baterías o fuentes de alimentación antes de usar el óhmetro.
  2. Tocar las sondas metálicas: Si sostienes las puntas metálicas de las sondas con ambas manos mientras mides, la resistencia de tu cuerpo (en paralelo al circuito) afectará la lectura, especialmente con resistencias de alto valor. Solución: Usa pinzas de cocodrilo o presiona las sondas contra la protoboard sin tocar las puntas metálicas.
  3. Asumir valores perfectos: Una resistencia de 1 kΩ con 5% de tolerancia puede medir físicamente entre 950 Ω y 1050 Ω. Solución: Siempre mide los componentes individuales primero para conocer sus valores reales antes de calcular el total esperado.

Solución de problemas

  • Síntoma: El multímetro lee «1» u «OL» (Over Limit/Fuera de límite).
    • Causa: La resistencia es mayor que el rango seleccionado en el multímetro.
    • Solución: Cambia el selector a un rango más alto (p. ej., de 200 Ω a 2 kΩ o 20 kΩ).
  • Síntoma: La lectura es 0 Ω.
    • Causa: Cortocircuito; las sondas podrían estar tocándose entre sí o un cable está puenteando las resistencias.
    • Solución: Revisa las filas de la protoboard para asegurarte de que las resistencias no estén en cortocircuito por un cable mal colocado.
  • Síntoma: La lectura fluctúa o es inestable.
    • Causa: Mal contacto entre las patas de la resistencia y los clips de la protoboard.
    • Solución: Retira la resistencia, endereza las patas y vuelve a insertarla firmemente en orificios diferentes del mismo nodo.

Posibles mejoras y extensiones

  1. Topología mixta: Añade una tercera resistencia (R3 = 1 kΩ) en serie con el par paralelo de R1 y R2 para crear una combinación Serie-Paralelo. Calcula y verifica el nuevo total (1.5 kΩ).
  2. Resistencia variable: Reemplaza R2 con un potenciómetro de 10 kΩ. Mide cómo cambia la resistencia total en ambas configuraciones (serie y paralelo) mientras giras la perilla.

Más Casos Prácticos en Prometeo.blog

Encuentra este producto y/o libros sobre este tema en Amazon

Ir a Amazon

Como afiliado de Amazon, gano con las compras que cumplan los requisitos. Si compras a través de este enlace, ayudas a mantener este proyecto.

Quiz rápido

Pregunta 1: ¿Cuál es el objetivo principal de este caso práctico?




Pregunta 2: ¿Qué instrumento se utiliza para medir la resistencia equivalente total (Req)?




Pregunta 3: En el modo serie, ¿cuál es el resultado esperado para la resistencia equivalente?




Pregunta 4: Si se utilizan dos resistencias de 1 kΩ en paralelo, ¿cuál es el valor aproximado esperado?




Pregunta 5: ¿Para qué aplicación es útil entender la resistencia equivalente?




Pregunta 6: Según el contexto, ¿cuál es el valor implícito de las resistencias individuales usadas en el ejemplo?




Pregunta 7: ¿Qué resultado se espera al medir las resistencias en modo paralelo si R1 es igual a R2?




Pregunta 8: En la verificación de resultados, ¿qué condición deben cumplir los valores medidos?




Pregunta 9: ¿Cuál de las siguientes NO se menciona como una utilidad de este caso práctico?




Pregunta 10: Si el resultado esperado en serie es aprox. 2 kΩ, ¿qué sucede con la corriente en comparación con una sola resistencia de 1 kΩ (a mismo voltaje)?
