Caso práctico: Interruptor crepuscular simple

Prototipo de Interruptor crepuscular simple (Maker Style)

Nivel: Básico. Objetivo: Construir un circuito que active un LED cuando bajen los niveles de luz.

Objetivo y caso de uso

En este caso práctico, diseñarás y ensamblarás un circuito detector de luz que enciende automáticamente un LED cuando el ambiente se oscurece. Este circuito utiliza un fotodiodo para controlar un transistor NPN que actúa como interruptor.

  • Aplicaciones en el mundo real:
    • Sistemas de alumbrado público automático.
    • Luces de emergencia en pasillos que se activan durante cortes de energía (si no hay luz).
    • Luces solares de jardín para ahorro de batería.
    • Sistemas de seguridad activados por sombras u obstrucción de haces de luz.
  • Resultado esperado:
    • Luz brillante: El LED permanece APAGADO; el voltaje en la base del transistor es bajo.
    • Oscuridad: El LED se ENCIENDE; el voltaje en la base del transistor sube por encima de 0.7 V.
    • Transición: El circuito reacciona a la ausencia de luz (lógica de sensor de oscuridad).
  • Público objetivo: Principiantes y estudiantes de electrónica.

Materiales

  • V1: Fuente de 5 V CC, función: fuente de alimentación principal.
  • R1: Resistencia de 100 kΩ, función: resistencia pull-up de base (ajusta la sensibilidad).
  • R2: Resistencia de 330 Ω, función: limitación de corriente del LED.
  • D1: Fotodiodo de silicio genérico, función: sensor de luz.
  • Q1: Transistor NPN 2N2222 (o BC547), función: interruptor electrónico.
  • D2: LED rojo, función: indicador visual de salida.

Guía de conexionado

Esta guía utiliza nombres de nodo específicos para definir las conexiones claramente.
* Nodos definidos: VCC (5 V), GND (0 V), V_BASE (Voltaje de control), V_COL (Voltaje de colector).

  • V1 (Fuente): Conectar el terminal positivo a VCC y el terminal negativo a GND.
  • R1 (Polarización): Conectar entre VCC y V_BASE.
  • D1 (Fotodiodo):
    • Conectar el Cátodo a V_BASE.
    • Conectar el Ánodo a GND.
    • Nota: El fotodiodo se utiliza en modo de polarización inversa.
  • Q1 (Transistor):
    • Conectar la Base a V_BASE.
    • Conectar el Emisor a GND.
    • Conectar el Colector a V_COL.
  • R2 y D2 (Bucle de salida):
    • Conectar R2 entre VCC y el Ánodo de D2.
    • Conectar el Cátodo de D2 a V_COL (el Colector de Q1).

Diagrama de bloques conceptual

Conceptual block diagram — 74HC14 Photodiode
Lectura rápida: entradas → bloque principal → salida (actuador o medida). Resume el esquemático ASCII de la siguiente sección.

Esquemático

[ INPUT / SENSING ]                     [ LOGIC / SWITCHING ]                   [ OUTPUT / LOAD ]

      [ VCC (5 V) ]                                                                       [ VCC (5 V) ]
           |                                                                                  |
           |                                                                                  |
           v                                                                                  v
    [ R1: 100k Bias ] --(Pull Up)--+                                                  [ R2: 330 Ohm ]
                                   |                                                          |
                                   |                                                          |
                                (V_BASE)                                                      v
                                   |                                                    [ D2: Red LED ]
                                   |                                                          |
                                   +--(Control Sig)--> [ Q1: NPN Base ]                       |
                                   |                   [              ]                       |
                                   |                   [ Q1 Collector ] <--(Sink Current)-----+
    [ D1: Photodiode ] --(Sensor)--+                   [              ]                 (V_COL Node)
    (Reverse Biased)               |                   [ Q1 Emitter   ]
           |                       |                          |
           |                       |                          |
           v                       |                          v
        [ GND ]                    +---------------------> [ GND ]
Esquema Eléctrico

Mediciones y pruebas

Realice los siguientes pasos de validación utilizando un multímetro para asegurar que el circuito funcione según lo previsto.

  1. Verificar voltaje de alimentación:
    • Mida entre VCC y GND. Debería leer aproximadamente 5 V.
  2. Prueba en condición de luz (LED APAGADO):
    • Ilumine con una luz brillante directamente sobre el fotodiodo D1.
    • Mida el voltaje en V_BASE. Debería ser bajo (típicamente < 0.5 V) porque el fotodiodo conduce corriente a tierra.
    • Observe D2 (LED). Debería estar APAGADO.
    • Mida el voltaje en V_COL. Debería estar cerca de VCC (Alto) ya que el transistor está en corte.
  3. Prueba en condición de oscuridad (LED ENCENDIDO):
    • Cubra D1 completamente con su mano o una tapa oscura.
    • Mida el voltaje en V_BASE. Debería subir por encima de 0.6 V – 0.7 V.
    • Observe D2 (LED). Debería ENCENDERSE.
    • Mida el voltaje en V_COL. Debería caer cerca de 0 V (voltaje de saturación ~0.2 V).

Netlist SPICE y simulación

Netlist SPICE de referencia (ngspice) — extractoNetlist SPICE completo (ngspice)

* Practical case: Simple twilight switch

* --- Power Supply ---
* V1: 5 V DC supply
V1 VCC 0 DC 5

* --- Input Stage (Light Sensor) ---
* R1: 100 kΩ resistor (Base pull-up)
* Connect between VCC and V_BASE
R1 VCC V_BASE 100k

* D1: Generic silicon photodiode
* Connect the Cathode to V_BASE, Anode to GND (Reverse Bias)
* SPICE Syntax: Dname Anode Cathode Model
D1 0 V_BASE D_GENERIC

* OPTICAL STIMULUS SIMULATION
* The photodiode generates a photocurrent flowing from Cathode to Anode
* (Reverse current) proportional to light intensity.
* We simulate this with a Current Source (I_LIGHT) in parallel with D1.
* ... (truncated in public view) ...

Copia este contenido en un archivo .cir y ejecútalo con ngspice.

🔒 Parte del contenido de esta sección es premium. Con el pase de 7 días o la suscripción mensual tendrás acceso al contenido completo (materiales, conexionado, compilación detallada, validación paso a paso, troubleshooting, mejoras/variantes y checklist) y podrás descargar el pack PDF listo para imprimir.

🔓 Ver planes de acceso premium

* Practical case: Simple twilight switch

* --- Power Supply ---
* V1: 5 V DC supply
V1 VCC 0 DC 5

* --- Input Stage (Light Sensor) ---
* R1: 100 kΩ resistor (Base pull-up)
* Connect between VCC and V_BASE
R1 VCC V_BASE 100k

* D1: Generic silicon photodiode
* Connect the Cathode to V_BASE, Anode to GND (Reverse Bias)
* SPICE Syntax: Dname Anode Cathode Model
D1 0 V_BASE D_GENERIC

* OPTICAL STIMULUS SIMULATION
* The photodiode generates a photocurrent flowing from Cathode to Anode
* (Reverse current) proportional to light intensity.
* We simulate this with a Current Source (I_LIGHT) in parallel with D1.
* Logic:
*   0uA = Dark (Night) -> Base High -> Q1 ON -> LED ON
*   100uA = Light (Day) -> Base Low -> Q1 OFF -> LED OFF
* Waveform: Dark (0uA) transitioning to Light (100uA)
I_LIGHT V_BASE 0 PULSE(0 100u 100u 100u 100u 2m 5m)

* --- Switching Stage ---
* Q1: 2N2222 NPN Transistor
* Base to V_BASE, Emitter to GND, Collector to V_COL
* SPICE Syntax: Qname Collector Base Emitter Model
Q1 V_COL V_BASE 0 2N2222

* --- Output Stage ---
* R2: 330 Ω resistor
* Connect between VCC and the Anode of D2 (Node V_LED_ANODE)
R2 VCC V_LED_ANODE 330

* D2: Red LED
* Connect Anode to V_LED_ANODE, Cathode to V_COL
D2 V_LED_ANODE V_COL LED_RED

* --- Models ---
* Standard NPN Transistor Model
.model 2N2222 NPN (IS=1E-14 VAF=100 BF=200 IKF=0.3 XTB=1.5 BR=3 CJC=8E-12 CJE=25E-12 TR=46.91E-9 TF=411.1E-12 ITF=0.6 VTF=1.7 XTF=3 RB=10 RC=1 RE=0.1)

* Generic Red LED Model (Approx 1.8V-2V drop)
.model LED_RED D (IS=93.2p RS=42m N=3.73 BV=5 IBV=10u CJO=2.97p VJ=0.75 M=0.333 TT=4.32u)

* Generic Silicon Diode Model for Photodiode (Dark characteristics)
.model D_GENERIC D (IS=1N N=1 RS=0.1)

* --- Analysis Directives ---
* Transient analysis to show the switching behavior
.tran 10u 5m

* Print required voltages to verify operation
* V(V_BASE): Sensor voltage (High = Dark, Low = Light)
* V(V_COL): Output state (Low = LED ON, High/Floating = LED OFF)
.print tran V(V_BASE) V(V_COL)

.op
.end

Resultados de Simulación (Transitorio)

Resultados de Simulación (Transitorio)
Show raw data table (534 rows)
Index   time            v(v_base)       v(v_col)
0	0.000000e+00	7.119659e-01	4.863696e-01
1	1.000000e-07	7.119659e-01	4.863696e-01
2	2.000000e-07	7.119659e-01	4.863696e-01
3	4.000000e-07	7.119659e-01	4.863696e-01
4	8.000000e-07	7.119659e-01	4.863696e-01
5	1.600000e-06	7.119659e-01	4.863696e-01
6	3.200000e-06	7.119659e-01	4.863696e-01
7	6.400000e-06	7.119659e-01	4.863696e-01
8	1.280000e-05	7.119659e-01	4.863696e-01
9	2.280000e-05	7.119659e-01	4.863696e-01
10	3.280000e-05	7.119659e-01	4.863696e-01
11	4.280000e-05	7.119659e-01	4.863696e-01
12	5.280000e-05	7.119659e-01	4.863696e-01
13	6.280000e-05	7.119659e-01	4.863696e-01
14	7.280000e-05	7.119659e-01	4.863696e-01
15	8.280000e-05	7.119659e-01	4.863696e-01
16	9.280000e-05	7.119659e-01	4.863696e-01
17	1.000000e-04	7.119659e-01	4.863696e-01
18	1.006859e-04	7.117420e-01	5.075675e-01
19	1.020576e-04	7.110644e-01	5.716214e-01
20	1.044620e-04	7.094358e-01	7.222583e-01
21	1.068767e-04	7.077111e-01	8.743413e-01
22	1.096009e-04	7.056321e-01	1.048175e+00
23	1.150494e-04	7.009675e-01	1.400214e+00
... (510 more rows) ...

Errores comunes y cómo evitarlos

  1. Invertir el fotodiodo:
    • Error: Conectar el Ánodo a la Base y el Cátodo a Tierra.
    • Resultado: El diodo actúa como un diodo estándar polarizado directamente, fijando la Base a ~0.7 V permanentemente o conduciendo totalmente, impidiendo la lógica de conmutación.
    • Solución: Asegúrese de que el Cátodo (marcado con una línea o lado plano) se conecte al lado positivo (Base) para operación en polarización inversa.
  2. Pinout del transistor incorrecto:
    • Error: Intercambiar Colector y Emisor en el 2N2222.
    • Resultado: La ganancia se reduce significativamente y es posible que el LED no se encienda completamente o que el transistor se sobrecaliente.
    • Solución: Verifique el pinout (E-B-C) en la hoja de datos (datasheet) antes de la inserción.
  3. Valor de resistencia incorrecto para R1:
    • Error: Usar un valor muy bajo (ej. 1 kΩ) para R1.
    • Resultado: La corriente del fotodiodo no puede bajar el voltaje lo suficiente con luz brillante, manteniendo el LED ENCENDIDO permanentemente.
    • Solución: Use un valor alto (100 kΩ a 330 kΩ) para permitir que la pequeña fotocorriente controle el divisor de voltaje efectivamente.

Solución de problemas

  • Síntoma: El LED está siempre ENCENDIDO, incluso con luz brillante.
    • Causa: R1 es demasiado pequeña, o la luz ambiental no es lo suficientemente fuerte para generar suficiente fotocorriente.
    • Solución: Aumente R1 a 220 kΩ o 330 kΩ, o acerque la fuente de luz.
  • Síntoma: El LED está siempre APAGADO, incluso en oscuridad total.
    • Causa: El fotodiodo está en corto, R1 está abierta o el transistor está quemado.
    • Solución: Verifique continuidad en R1. Retire D1; si el LED se enciende, D1 estaba en corto o instalado al revés (polarizado directamente).
  • Síntoma: El LED brilla tenuemente en la oscuridad.
    • Causa: Q1 no se está saturando completamente.
    • Solución: Disminuya R2 ligeramente (asegúrese de que se mantenga por encima de 220 Ω) o verifique si V1 es realmente de 5 V.

Posibles mejoras y extensiones

  1. Ajuste de sensibilidad: Reemplace R1 con un potenciómetro de 500 kΩ (en serie con una resistencia de seguridad de 10 kΩ) para ajustar manualmente el nivel de luz al que se activa el LED.
  2. Histéresis/Conmutación limpia: Añada un segundo transistor o un Schmitt Trigger (ej. 74HC14) entre el nodo del fotodiodo y el transistor conductor para evitar que el LED parpadee en el umbral «crepuscular».

Más Casos Prácticos en Prometeo.blog

Encuentra este producto y/o libros sobre este tema en Amazon

Ir a Amazon

Como afiliado de Amazon, gano con las compras que cumplan los requisitos. Si compras a través de este enlace, ayudas a mantener este proyecto.

Quiz rápido

Pregunta 1: ¿Cuál es el objetivo principal del circuito descrito en el artículo?




Pregunta 2: ¿Qué componente actúa como el sensor de luz en este circuito?




Pregunta 3: ¿Cuál es la función del transistor Q1 (NPN) en el circuito?




Pregunta 4: ¿Qué sucede con el LED cuando hay luz brillante en el ambiente?




Pregunta 5: ¿Qué voltaje aproximado en la base del transistor se necesita para encender el LED?




Pregunta 6: ¿Cuál es la función de la resistencia R2 de 330 Ω según la lógica estándar de estos circuitos?




Pregunta 7: ¿Qué aplicación del mundo real se menciona para este tipo de circuito?




Pregunta 8: ¿Qué componente se utiliza típicamente como resistencia de base para polarizar el transistor?




Pregunta 9: ¿Cuál es el voltaje de la fuente de alimentación (V1) sugerida?




Pregunta 10: ¿A qué público objetivo está dirigido principalmente este proyecto?




Carlos Núñez Zorrilla
Carlos Núñez Zorrilla
Electronics & Computer Engineer

Ingeniero Superior en Electrónica de Telecomunicaciones e Ingeniero en Informática (titulaciones oficiales en España).

Sígueme:

Caso práctico: Detección de luz con fotodiodo en polarización inversa

Prototipo de Detección de luz con fotodiodo en polarización inversa (Maker Style)

Nivel: Básico – Entender cómo un fotodiodo polarizado inversamente actúa como sensor de luz.

Objetivo y caso de uso

En este caso práctico, construirás un circuito que utiliza un fotodiodo en modo de polarización inversa para detectar niveles variables de intensidad de luz. Al medir la caída de voltaje a través de una resistencia en serie, observarás la relación entre la incidencia de fotones y la corriente de fuga.

  • Utilidad en el mundo real:

    • Comunicaciones ópticas: Utilizado en receptores de fibra óptica para convertir pulsos de luz nuevamente en datos eléctricos.
    • Detectores de humo: Detectan la luz dispersada por partículas de humo en una cámara óptica.
    • Sensores de luz ambiental: Ajustan el brillo de la pantalla en teléfonos inteligentes basándose en la luz circundante.
    • Cortinas de seguridad: Detienen la maquinaria industrial cuando se interrumpe un haz de luz.

  • Resultado esperado:

    • Condición de oscuridad: La salida de voltaje será cercana a 0 V (corriente oscura mínima).
    • Condición de luz: La salida de voltaje aumentará proporcionalmente a la intensidad de la luz.
    • Linealidad: El fotodiodo actúa como una fuente de corriente donde Iphoto es lineal con respecto a la iluminancia (Lux).

  • Público objetivo: Estudiantes y aficionados que se inician en los sensores semiconductores.

Materiales

  • V1: Fuente de alimentación de 5 V DC, función: Fuente de voltaje de polarización inversa.
  • D1: Fotodiodo (p. ej., BPW34 o fotodiodo de silicio genérico), función: Sensor de luz.
  • R1: Resistencia de 100 kΩ, función: Conversión de corriente a voltaje (Resistencia de carga).
  • L1: LED blanco o linterna, función: Estímulo de luz externo.
  • M1: Multímetro, función: Voltímetro para V_OUT.

Guía de conexionado

Este circuito utiliza una configuración en serie para medir la fotocorriente inversa. Definimos los nodos como VCC (fuente de 5 V), V_OUT (Punto de medición) y 0 (Tierra).

  • V1: Conecta el terminal positivo al nodo VCC y el terminal negativo al nodo 0.
  • D1 (Fotodiodo): Conecta el Cátodo (lado marcado) al nodo VCC. Conecta el Ánodo al nodo V_OUT. Nota: Esto asegura que el diodo esté polarizado inversamente.
  • R1: Conecta una pata al nodo V_OUT y la otra pata al nodo 0.
  • M1 (Voltímetro): Conecta la sonda positiva a V_OUT y la sonda negativa a 0.

Diagrama de bloques conceptual

Conceptual block diagram — LM393 Reverse-Biased Photodiode
Lectura rápida: entradas → bloque principal → salida (actuador o medida). Resume el esquemático ASCII de la siguiente sección.

Esquemático

[ STIMULUS & POWER ]               [ SENSOR LOGIC ]                     [ OUTPUT ]

    [ Light Source L1 ] ~~~(Light)~~~>+---------------------+
                                      |    Photodiode D1    |
                                      | (Sensor / Rev Bias) |
    [ 5 V Supply V1 ] -----(VCC)------>| Cathode       Anode |----(V_OUT)---> [ Multimeter M1 ]
                               +----------+----------+      (Volts)
                                                 |
                                           (Photocurrent)
                                                 |
                                                 v
                                      +----------+----------+
                                      |     Resistor R1     |
                                      |      (100 kΩ)       |
                                      +----------+----------+
                                                 |
                                                 v
                                          [ GND (0 V) ]
Esquema Eléctrico

Mediciones y pruebas

  1. Prueba de oscuridad: Cubre el fotodiodo completamente con un objeto opaco o con tu mano. Mide el voltaje en V_OUT.
    • Expectativa: La lectura debe ser muy cercana a 0 V (típicamente en el rango de microvoltios o milivoltios bajos), representando la corriente oscura.
  2. Prueba de luz ambiental: Expón el sensor a la iluminación normal de la habitación.
    • Expectativa: V_OUT debe aumentar significativamente (p. ej., de 0.5 V a 2.0 V, dependiendo del brillo y del valor exacto de R1).
  3. Prueba de alta intensidad: Apunta una linterna o un LED brillante (L1) directamente a D1.
    • Expectativa: V_OUT debe aumentar aún más, acercándose potencialmente al límite del voltaje de alimentación si la luz es muy intensa.
  4. Cálculo: Usa la Ley de Ohm para calcular la fotocorriente en cualquier nivel de luz específico: Ireverse = VOUT / R1.

Netlist SPICE y simulación

Netlist SPICE de referencia (ngspice) — extractoNetlist SPICE completo (ngspice)

* Practical case: Reverse Bias Photodiode Light Detection

* --- Models ---
* Generic Photodiode Model (Approximation for BPW34)
* Parameters: IS (Sat Current), CJO (Junction Cap), BV (Breakdown), RS (Series Res)
.model BPW34 D(IS=10n RS=5 N=1.1 BV=60 IBV=10u CJO=70p M=0.45 VJ=0.75)

* --- Components ---

* V1: 5 V DC supply
* Wiring: Positive to VCC, Negative to 0 (Ground)
V1 VCC 0 DC 5

* D1: Photodiode (Sensor)
* Wiring Guide: Cathode to VCC, Anode to V_OUT
* Note: SPICE Diode syntax is D
D1 V_OUT VCC BPW34

* L1: External Light Stimulus (White LED/Flashlight)
* Modeled as a Current Source (I_L1) representing the generated photocurrent.
* ... (truncated in public view) ...

Copia este contenido en un archivo .cir y ejecútalo con ngspice.

🔒 Parte del contenido de esta sección es premium. Con el pase de 7 días o la suscripción mensual tendrás acceso al contenido completo (materiales, conexionado, compilación detallada, validación paso a paso, troubleshooting, mejoras/variantes y checklist) y podrás descargar el pack PDF listo para imprimir.

🔓 Ver planes de acceso premium

* Practical case: Reverse Bias Photodiode Light Detection

* --- Models ---
* Generic Photodiode Model (Approximation for BPW34)
* Parameters: IS (Sat Current), CJO (Junction Cap), BV (Breakdown), RS (Series Res)
.model BPW34 D(IS=10n RS=5 N=1.1 BV=60 IBV=10u CJO=70p M=0.45 VJ=0.75)

* --- Components ---

* V1: 5 V DC supply
* Wiring: Positive to VCC, Negative to 0 (Ground)
V1 VCC 0 DC 5

* D1: Photodiode (Sensor)
* Wiring Guide: Cathode to VCC, Anode to V_OUT
* Note: SPICE Diode syntax is D
D1 V_OUT VCC BPW34

* L1: External Light Stimulus (White LED/Flashlight)
* Modeled as a Current Source (I_L1) representing the generated photocurrent.
* In reverse bias, photocurrent flows from Cathode to Anode (internally),
* effectively injecting current from VCC into V_OUT.
* Simulation: Pulsing light from Dark (0A) to Light (30uA).
* Timing: Delay 100us, Rise/Fall 10us, Width 400us, Period 1ms.
I_L1 VCC V_OUT PULSE(0 30u 100u 10u 10u 400u 1m)

* R1: 100 kOhm Load Resistor
* Wiring: One leg to V_OUT, other leg to 0
R1 V_OUT 0 100k

* M1: Multimeter (Voltmeter)
* Function: Measure voltage at V_OUT relative to Ground.
* Implemented via .print output directives below.

* --- Analysis Directives ---

* Transient Analysis:
* Step: 10us, Stop: 3ms (Captures 3 full light pulses)
.tran 10u 3m

* Operating Point Analysis (Initial DC Check):
.op

* Output Printing:
* Prints the voltage at the output node (V_OUT) and supply (VCC)
.print tran V(V_OUT) V(VCC)

.end

Resultados de Simulación (Transitorio)

Resultados de Simulación (Transitorio)
Show raw data table (347 rows)
Index   time            v(v_out)        v(vcc)
0	0.000000e+00	1.000500e-03	5.000000e+00
1	1.000000e-07	1.000500e-03	5.000000e+00
2	2.000000e-07	1.000500e-03	5.000000e+00
3	4.000000e-07	1.000500e-03	5.000000e+00
4	8.000000e-07	1.000500e-03	5.000000e+00
5	1.600000e-06	1.000500e-03	5.000000e+00
6	3.200000e-06	1.000500e-03	5.000000e+00
7	6.400000e-06	1.000500e-03	5.000000e+00
8	1.280000e-05	1.000500e-03	5.000000e+00
9	2.280000e-05	1.000500e-03	5.000000e+00
10	3.280000e-05	1.000500e-03	5.000000e+00
11	4.280000e-05	1.000500e-03	5.000000e+00
12	5.280000e-05	1.000500e-03	5.000000e+00
13	6.280000e-05	1.000500e-03	5.000000e+00
14	7.280000e-05	1.000500e-03	5.000000e+00
15	8.280000e-05	1.000500e-03	5.000000e+00
16	9.280000e-05	1.000500e-03	5.000000e+00
17	1.000000e-04	1.000500e-03	5.000000e+00
18	1.010000e-04	7.978912e-02	5.000000e+00
19	1.030000e-04	3.507154e-01	5.000000e+00
20	1.070000e-04	1.270928e+00	5.000000e+00
21	1.100000e-04	2.076364e+00	5.000000e+00
22	1.108000e-04	2.250021e+00	5.000000e+00
23	1.124000e-04	2.525718e+00	5.000000e+00
... (323 more rows) ...

Errores comunes y cómo evitarlos

  1. Polarización directa del fotodiodo: Conectar el Ánodo a VCC hace que el fotodiodo actúe como un diodo regular (o LED), conduciendo corriente constantemente independientemente de la luz.
    • Solución: Asegúrate de que el Cátodo (franja) se conecte a la alimentación positiva (VCC).
  2. Valor de resistencia demasiado bajo: Usar una resistencia de 100 Ω o 1 kΩ podría resultar en una salida de voltaje demasiado pequeña para que un multímetro estándar la lea fácilmente.
    • Solución: Usa una resistencia de alto valor (100 kΩ a 1 MΩ) para convertir la pequeña fotocorriente de microamperios en un voltaje legible.
  3. Multímetro en modo corriente: Conectar el multímetro en paralelo mientras está configurado en modo Amperímetro cortocircuita efectivamente V_OUT a tierra.
    • Solución: Asegúrate siempre de que el multímetro esté configurado en Voltios DC y conectado en paralelo con R1.

Solución de problemas

  • Síntoma: El voltaje de salida es siempre constante cerca de 5 V (VCC).
    • Causa: Probablemente el fotodiodo está conectado en polarización directa (Ánodo a VCC), o el fotodiodo está en cortocircuito.
    • Solución: Invierte la orientación del fotodiodo.
  • Síntoma: El voltaje de salida permanece en 0 V incluso con luz brillante.
    • Causa: Conexiones de circuito abierto, R1 está en cortocircuito o el fotodiodo está dañado.
    • Solución: Verifica la continuidad en la protoboard; verifica que D1 sea realmente un fotodiodo y no un LED estándar (que también produce corriente pero mucho menos).
  • Síntoma: Las lecturas son inestables o «saltan».
    • Causa: Interferencia de luces alimentadas por CA (parpadeo de 50/60 Hz) captada por el nodo de alta impedancia V_OUT.
    • Solución: Prueba usando una fuente de luz DC (linterna) o agrega un pequeño condensador (p. ej., 100 nF) en paralelo con R1 para filtrar el ruido.

Posibles mejoras y extensiones

  1. Amplificador de Transimpedancia (TIA): Reemplaza R1 con un Amplificador Operacional configurado como un TIA. Esto proporciona un tiempo de respuesta mucho más rápido y un voltaje de salida lineal aislado de la carga.
  2. Alarma de umbral de luz: Alimenta V_OUT a un comparador de voltaje (como un LM393) para activar un zumbador o LED cuando el nivel de luz exceda un punto de ajuste específico.

Más Casos Prácticos en Prometeo.blog

Encuentra este producto y/o libros sobre este tema en Amazon

Ir a Amazon

Como afiliado de Amazon, gano con las compras que cumplan los requisitos. Si compras a través de este enlace, ayudas a mantener este proyecto.

Quiz rápido

Pregunta 1: ¿Cuál es el objetivo principal del circuito descrito en el artículo?




Pregunta 2: ¿Qué componente se utiliza para convertir la corriente del fotodiodo en un voltaje medible?




Pregunta 3: En una aplicación del mundo real, ¿cómo se utilizan los fotodiodos en las comunicaciones ópticas?




Pregunta 4: ¿Cuál es el voltaje de salida esperado en una condición de oscuridad total?




Pregunta 5: ¿Cómo se comporta el voltaje de salida cuando aumenta la intensidad de la luz incidente?




Pregunta 6: ¿Qué relación de linealidad se menciona en el artículo respecto al fotodiodo?




Pregunta 7: ¿Cuál es la función de la fuente de alimentación en este circuito?




Pregunta 8: ¿Qué ejemplo de uso en teléfonos inteligentes se menciona para este tipo de sensor?




Pregunta 9: ¿Qué componente actúa como 'estímulo de luz externo' en la simulación práctica?




Pregunta 10: ¿Qué ocurre en una cortina de seguridad industrial cuando se interrumpe el haz de luz?




Carlos Núñez Zorrilla
Carlos Núñez Zorrilla
Electronics & Computer Engineer

Ingeniero Superior en Electrónica de Telecomunicaciones e Ingeniero en Informática (titulaciones oficiales en España).

Sígueme:

Caso práctico: Limitador de tensión con diodos en serie

Prototipo de Limitador de tensión con diodos en serie (Maker Style)

Nivel: Básico – Construye un circuito para limitar la tensión de carga usando las caídas de tensión directa de los diodos.

Objetivo y caso de uso

En este caso práctico, construirás un circuito limitador de tensión pasivo (recortador). Al colocar múltiples diodos de silicio en serie en paralelo con la carga, crearás un «techo» duro para la tensión de salida, evitando que exceda la suma de las caídas de tensión directa de los diodos.

  • Protección de entrada: Evita que picos de alta tensión dañen las entradas sensibles del microcontrolador (ADCs).
  • Regulación simple: Proporciona una referencia de tensión constante cruda pero efectiva sin un diodo Zener.
  • Acondicionamiento de señal: Utilizado en circuitos de audio para crear distorsión o efectos «fuzz» recortando los picos de la señal.
  • Referencia lógica: Se puede utilizar para establecer niveles de umbral lógico específicos en computación analógica.

Resultado esperado:
* Cuando la Tensión de Entrada < ~2.1 V: La tensión de salida sigue a la entrada (menos pérdidas resistivas menores).
* Cuando la Tensión de Entrada > ~2.1 V: La tensión de salida se limita y permanece estable en aproximadamente 2.1 V.
* La corriente a través de los diodos aumenta significativamente una vez que se alcanza el umbral.
* Público objetivo: Estudiantes y aficionados que aprenden sobre las características I-V de los diodos.

Materiales

  • V1: Fuente de Alimentación CC Variable de 0 V a 9 V, función: Fuente de señal de entrada.
  • R1: Resistencia de 1 kΩ, función: Limitación de corriente para los diodos y protección de la fuente.
  • R2: Resistencia de 10 kΩ, función: Resistencia de carga (simulando un circuito aguas abajo).
  • D1: Diodo de Silicio 1N4148, función: Primer elemento de caída de tensión (~0.7 V).
  • D2: Diodo de Silicio 1N4148, función: Segundo elemento de caída de tensión (~0.7 V).
  • D3: Diodo de Silicio 1N4148, función: Tercer elemento de caída de tensión (~0.7 V).

Guía de conexionado

Construye el circuito siguiendo estas conexiones. Los nombres de los nodos (por ejemplo, VIN, VOUT, 0) se refieren a puntos eléctricos específicos en el circuito. El nodo 0 representa la Tierra (GND).

  • V1 (Fuente): Conecta el terminal positivo al nodo VIN y el terminal negativo al nodo 0.
  • R1 (Limitador): Conecta un pin al nodo VIN y el otro pin al nodo VOUT.
  • R2 (Carga): Conecta un pin al nodo VOUT y el otro pin al nodo 0.
  • D1: Conecta el Ánodo al nodo VOUT y el Cátodo al nodo intermedio N1.
  • D2: Conecta el Ánodo al nodo intermedio N1 y el Cátodo al nodo intermedio N2.
  • D3: Conecta el Ánodo al nodo intermedio N2 y el Cátodo al nodo 0.

Nota: Esto crea una cadena donde D1, D2 y D3 están en serie entre sí, y toda esa cadena está en paralelo con R2.

Diagrama de bloques conceptual

Conceptual block diagram — Series Diode Limiter
Lectura rápida: entradas → bloque principal → salida (actuador o medida). Resume el esquemático ASCII de la siguiente sección.

Esquemático

[ INPUT SOURCE ]              [ SERIES LIMITER ]                  [ OUTPUT NODE & BRANCHES ]

                                                                 /------> [ R2: 10 kΩ Load ] ---------> GND (0)
                                                                 |
[ V1: 0-9 V Variable ] --(VIN)--> [ R1: 1 kΩ Resistor ] --(VOUT)-->+
                                                                 |
                                                                 |        [ VOLTAGE CLAMP CHAIN ]
                                                                 |
                                                                 \------> [ D1: 1N4148 ] --(N1)-->+
                                                                                                  |
                                                                          [ D2: 1N4148 ] <--------+
                                                                          |
                                                                          +--(N2)--> [ D3: 1N4148 ] --> GND (0)
Esquema Eléctrico

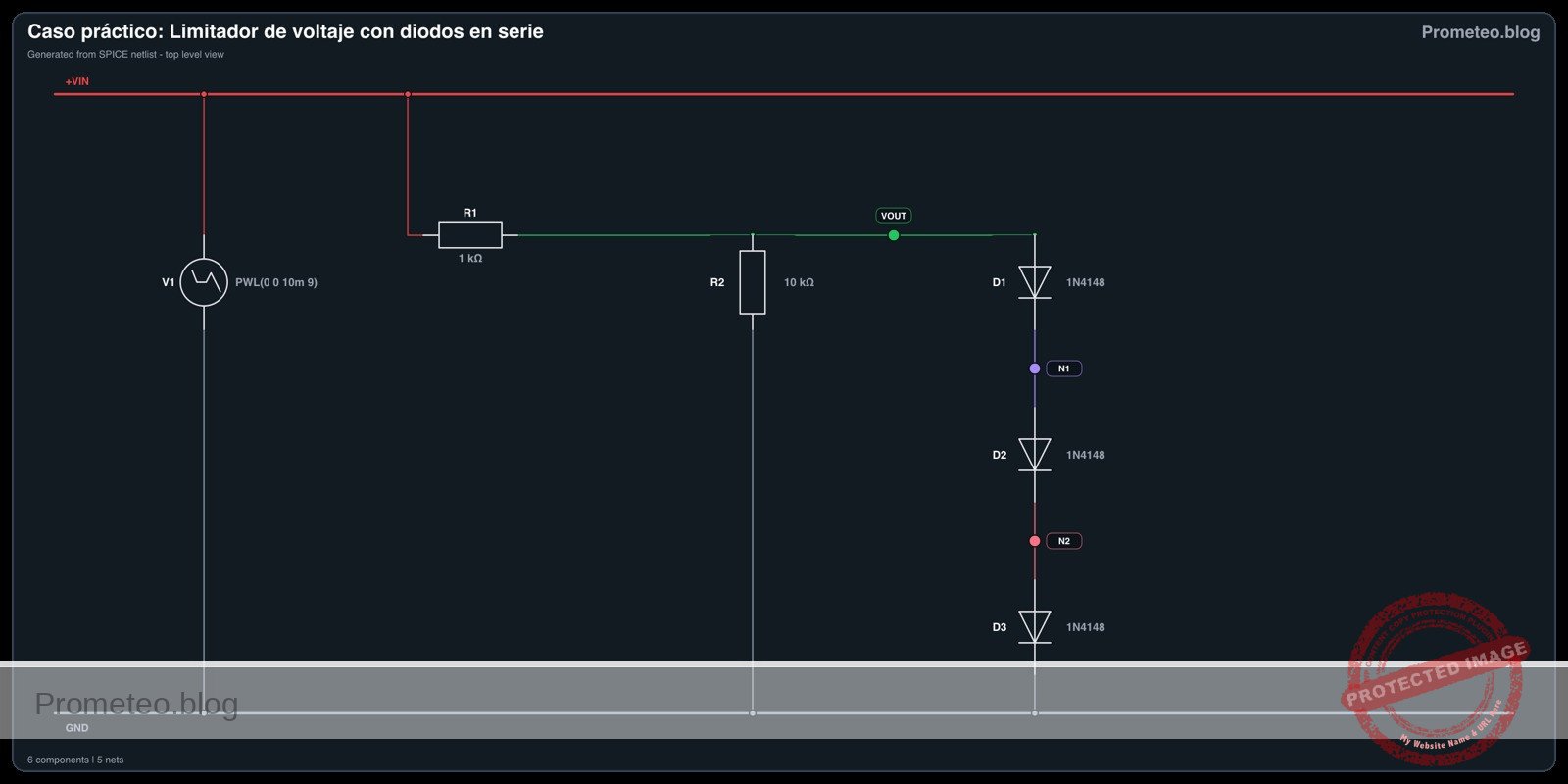

Diagrama eléctrico

Diagrama eléctrico del caso práctico: Limitador de voltaje con diodos en serie
Generado desde la netlist SPICE validada del caso.

🔒 Este diagrama eléctrico es premium. Con el pase de 7 días o la suscripción mensual podrás desbloquear el material didáctico completo y el pack PDF listo para imprimir.🔓 Ver planes de acceso premium

Mediciones y pruebas

Sigue estos pasos para validar el comportamiento de limitación.

  1. Prueba de Baja Tensión (Por debajo del umbral):

    • Ajusta V1 a 1.0 V.
    • Mide la tensión en VOUT respecto a GND.
    • Resultado Esperado: VOUT debería ser aproximadamente 0.9 V – 1.0 V (los diodos están apagados/alta impedancia; R1 y R2 forman un divisor de tensión).

  2. Prueba de Transición (Cerca del umbral):

    • Ajusta V1 a 2.5 V.
    • Mide la tensión en VOUT.
    • Resultado Esperado: VOUT comienza a rezagarse respecto a VIN. Los diodos comienzan a conducir. VOUT probablemente estará alrededor de 1.8 V a 2.0 V.

  3. Prueba de Limitación (Por encima del umbral):

    • Ajusta V1 a 9.0 V.
    • Mide la tensión en VOUT.
    • Resultado Esperado: VOUT debería estar limitada aproximadamente a 2.1 V a 2.2 V (3 diodos × ~0.7 V cada uno). NO alcanzará los 9 V.

  4. Barrido de Curva de Transferencia:

    • Aumenta lentamente V1 de 0 V a 9 V mientras monitoreas VOUT.
    • Observa que VOUT aumenta linealmente al principio, luego se «dobla» (hace una rodilla) y se aplana alrededor de 2.1 V.

Netlist SPICE y simulación

Netlist SPICE de referencia (ngspice) — extractoNetlist SPICE completo (ngspice)

* Practical case: Voltage limiter with series diodes

* --- Power Supply / Input Signal ---
* V1: 0 V to 9 V Variable DC Power Supply
* Modeled as a linear ramp (PWL) from 0V to 9V over 10ms
* This allows the transient analysis to show the voltage limiting characteristic.
V1 VIN 0 PWL(0 0 10m 9)

* --- Resistors ---
* R1: 1 kΩ resistor (Current limiting)
* Connects VIN to VOUT
R1 VIN VOUT 1k

* R2: 10 kΩ resistor (Load)
* Connects VOUT to Ground (0)
R2 VOUT 0 10k

* --- Diodes ---
* Chain of 3 diodes in series, connected in parallel with the load (R2).
* This clamps VOUT to approximately 3 * 0.7V = 2.1V.
* ... (truncated in public view) ...

Copia este contenido en un archivo .cir y ejecútalo con ngspice.

🔒 Parte del contenido de esta sección es premium. Con el pase de 7 días o la suscripción mensual tendrás acceso al contenido completo (materiales, conexionado, compilación detallada, validación paso a paso, troubleshooting, mejoras/variantes y checklist) y podrás descargar el pack PDF listo para imprimir.

🔓 Ver planes de acceso premium

* Practical case: Voltage limiter with series diodes

* --- Power Supply / Input Signal ---
* V1: 0 V to 9 V Variable DC Power Supply
* Modeled as a linear ramp (PWL) from 0V to 9V over 10ms
* This allows the transient analysis to show the voltage limiting characteristic.
V1 VIN 0 PWL(0 0 10m 9)

* --- Resistors ---
* R1: 1 kΩ resistor (Current limiting)
* Connects VIN to VOUT
R1 VIN VOUT 1k

* R2: 10 kΩ resistor (Load)
* Connects VOUT to Ground (0)
R2 VOUT 0 10k

* --- Diodes ---
* Chain of 3 diodes in series, connected in parallel with the load (R2).
* This clamps VOUT to approximately 3 * 0.7V = 2.1V.

* D1: 1N4148 Silicon Diode
* Anode -> VOUT, Cathode -> N1
D1 VOUT N1 1N4148

* D2: 1N4148 Silicon Diode
* Anode -> N1, Cathode -> N2
D2 N1 N2 1N4148

* D3: 1N4148 Silicon Diode
* Anode -> N2, Cathode -> Ground (0)
D3 N2 0 1N4148

* --- Models ---
* Standard model for 1N4148 small signal diode
.model 1N4148 D (IS=2.682n N=1.836 RS=0.5664 BV=100 IBV=20n CJO=4p TT=11.54n)

* --- Simulation Directives ---
* Perform a transient analysis for 10ms (matching the input ramp duration)
* Step size 10us
.tran 10u 10m

* Calculate DC operating point
.op

* Output data for plotting/logging
.print tran V(VIN) V(VOUT) V(N1) V(N2)

.end

Resultados de Simulación (Transitorio)

Resultados de Simulación (Transitorio)
Show raw data table (2016 rows)
Index   time            v(vin)          v(vout)         v(n1)
0	0.000000e+00	0.000000e+00	-9.87864e-23	2.810146e-18
1	1.000000e-07	9.000000e-05	8.083682e-05	5.389121e-05
2	2.000000e-07	1.800000e-04	1.626418e-04	1.084279e-04
3	4.000000e-07	3.600000e-04	3.262751e-04	2.175167e-04
4	8.000000e-07	7.200000e-04	6.535424e-04	4.356949e-04
5	1.600000e-06	1.440000e-03	1.308076e-03	8.720508e-04
6	3.200000e-06	2.880000e-03	2.617144e-03	1.744763e-03
7	6.400000e-06	5.760000e-03	5.235279e-03	3.490186e-03
8	1.280000e-05	1.152000e-02	1.047155e-02	6.981032e-03
9	2.280000e-05	2.052000e-02	1.865321e-02	1.243547e-02
10	3.280000e-05	2.952000e-02	2.683486e-02	1.788991e-02
11	4.280000e-05	3.852000e-02	3.501650e-02	2.334434e-02
12	5.280000e-05	4.752000e-02	4.319814e-02	2.879876e-02
13	6.280000e-05	5.652000e-02	5.137976e-02	3.425317e-02
14	7.280000e-05	6.552000e-02	5.956137e-02	3.970758e-02
15	8.280000e-05	7.452000e-02	6.774297e-02	4.516198e-02
16	9.280000e-05	8.352000e-02	7.592455e-02	5.061637e-02
17	1.028000e-04	9.252000e-02	8.410612e-02	5.607075e-02
18	1.128000e-04	1.015200e-01	9.228768e-02	6.152512e-02
19	1.228000e-04	1.105200e-01	1.004692e-01	6.697948e-02
20	1.328000e-04	1.195200e-01	1.086507e-01	7.243383e-02
21	1.428000e-04	1.285200e-01	1.168323e-01	7.788817e-02
22	1.528000e-04	1.375200e-01	1.250137e-01	8.334250e-02
23	1.628000e-04	1.465200e-01	1.331952e-01	8.879681e-02
... (1992 more rows) ...

Errores comunes y cómo evitarlos

  1. Invertir la polaridad del diodo: Si los diodos se conectan Cátodo-a-Ánodo (mirando hacia arriba hacia el positivo), no conducirán en polarización directa. Solución: Asegúrate de que la banda (Cátodo) de D3 se conecte a Tierra, y las flechas apunten de VOUT a Tierra.
  2. Omitir R1: Conectar la fuente directamente a la cadena de diodos sin R1 causa un cortocircuito cuando V1 > 2.1 V, probablemente destruyendo los diodos. Solución: Siempre incluye una resistencia en serie (R1) para que caiga el exceso de tensión.
  3. Usar una carga de baja resistencia (R2): Si R2 es muy pequeña (ej. 100 Ω), dominará el circuito y reducirá VOUT por debajo del umbral de limitación puramente por división de tensión. Solución: Asegúrate de que la carga R2 sea significativamente mayor que R1 (al menos 10x mayor) para una acción de limitación nítida.

Solución de problemas

  • Síntoma: VOUT es igual a VIN para todo el rango de 0-9 V.
    • Causa: El camino de los diodos está abierto.
    • Solución: Revisa si hay conexiones sueltas en la cadena D1-D2-D3 o un diodo al revés bloqueando la corriente.
  • Síntoma: VOUT se mantiene cerca de 0 V incluso cuando se aumenta VIN.
    • Causa: Los diodos están en cortocircuito o un diodo está invertido y conectado en paralelo con la fuente incorrectamente (aunque R1 generalmente protege esto).
    • Solución: Revisa la orientación de los diodos. Si un diodo está invertido en paralelo a la carga, limita a -0.7 V (esencialmente 0 V en esta configuración).
  • Síntoma: La tensión de limitación es ~0.7 V o ~1.4 V en lugar de ~2.1 V.
    • Causa: Uno o dos diodos están en cortocircuito o puenteados.
    • Solución: Verifica que haya exactamente tres diodos sanos en la cadena en serie.

Posibles mejoras y extensiones

  1. Limitador Ajustable: Reemplaza la cadena fija D1-D3 con un diodo Zener (ej. 3.3 V o 5.1 V) para establecer una tensión de protección específica con un solo componente.
  2. Indicación Visual: Reemplaza uno de los diodos estándar con un LED rojo. La tensión de limitación aumentará (los LEDs caen ~1.8 V – 2.0 V), y el LED se encenderá cuando la tensión de entrada exceda el límite, actuando como una «Advertencia de Sobretensión».

Más Casos Prácticos en Prometeo.blog

Encuentra este producto y/o libros sobre este tema en Amazon

Ir a Amazon

Como afiliado de Amazon, gano con las compras que cumplan los requisitos. Si compras a través de este enlace, ayudas a mantener este proyecto.

Quiz rápido

Pregunta 1: ¿Cuál es el objetivo principal del circuito descrito en el artículo?




Pregunta 2: ¿Qué sucede con la tensión de salida cuando la tensión de entrada supera los ~2.1 V?




Pregunta 3: ¿Cuál es la función de la resistencia R1 de 1 kΩ en este circuito?




Pregunta 4: ¿Qué componente se utiliza para simular un circuito aguas abajo (carga)?




Pregunta 5: ¿Cuál es la caída de tensión aproximada de un solo diodo de silicio 1N4148 según el contexto implícito?




Pregunta 6: ¿Cómo se conectan los diodos respecto a la carga para crear el 'techo' de tensión?




Pregunta 7: ¿Qué aplicación de audio se menciona para este tipo de circuito?




Pregunta 8: ¿Qué ocurre con la corriente a través de los diodos una vez alcanzado el umbral de tensión?




Pregunta 9: ¿Para qué sirve este circuito en el contexto de microcontroladores?




Pregunta 10: ¿Qué alternativa al diodo Zener proporciona este circuito?




Carlos Núñez Zorrilla
Carlos Núñez Zorrilla
Electronics & Computer Engineer

Ingeniero Superior en Electrónica de Telecomunicaciones e Ingeniero en Informática (titulaciones oficiales en España).

Sígueme:

Caso práctico: Protección contra polaridad inversa

Prototipo de Protección contra polaridad inversa (Maker Style)

Nivel: Básico – Demostrar cómo un diodo protege un circuito sensible (como un motor de CC) si la batería se conecta al revés.

Objetivo y caso de uso

En este caso práctico, construirás un circuito de seguridad que permite que la corriente fluya hacia una carga (un motor de CC) solo cuando la batería está conectada con la polaridad correcta.

  • Previene daños a componentes: Esencial para proteger componentes polarizados como condensadores electrolíticos y microcontroladores de explosiones o quemaduras.
  • Aplicaciones automotrices: Utilizado en la electrónica del automóvil (ECUs, radios) para prevenir daños si la batería del coche se instala incorrectamente.
  • Electrónica de consumo: Protege juguetes y dispositivos portátiles donde los usuarios podrían insertar las baterías al revés.

Resultado esperado:
* Polaridad correcta: El motor gira y el voltaje en la carga es aproximadamente 0.7 V menor que el voltaje de la batería.
* Polaridad inversa: El motor permanece completamente apagado (0 V en la carga), asegurando que ninguna corriente inversa dañe el dispositivo.
* Caída de voltaje: Medición de la caída de voltaje directa característica (~0.6 V a 0.7 V) a través del diodo de silicio.

Público objetivo: Aficionados y estudiantes de electrónica básica.

Materiales

  • V1: Batería de 9 V o Fuente de Alimentación de CC, función: Fuente de energía principal.
  • D1: Diodo Rectificador 1N4007, función: Bloquea el flujo de corriente en dirección inversa.
  • M1: Motor de aficionado de 9 V CC, función: La carga sensible que se está protegiendo.
  • S1: Interruptor de palanca SPST (Opcional), función: Control maestro de ENCENDIDO/APAGADO.

Guía de conexionado

Este circuito coloca el diodo en serie con el riel positivo de la fuente de alimentación.

  • V1 (Terminal Positivo) se conecta al nodo BAT_POS.
  • V1 (Terminal Negativo) se conecta al nodo 0 (GND).
  • S1 (si se usa) se conecta entre BAT_POS y el nodo SWITCHED_POS. (Si no se usa, conecta BAT_POS directamente a SWITCHED_POS).
  • D1 (Ánodo) se conecta al nodo SWITCHED_POS.
  • D1 (Cátodo) se conecta al nodo LOAD_IN. (La banda rayada en el componente físico marca el cátodo).
  • M1 (Terminal Positivo) se conecta al nodo LOAD_IN.
  • M1 (Terminal Negativo) se conecta al nodo 0 (GND).

Diagrama de bloques conceptual

Conceptual block diagram — Reverse Polarity Protection
Lectura rápida: entradas → bloque principal → salida (actuador o medida). Resume el esquemático ASCII de la siguiente sección.

Esquemático

[ POWER SOURCE ]              [ LOGIC / PROTECTION ]                 [ OUTPUT LOAD ]

+---------------------+       +-----------+        +--------------+       +--------------+
|   9 V Battery (V1)   |       | Switch S1 |        |   Diode D1   |       |   Motor M1   |
|      (Positive)     |------>|  (SPST)   |------->|   (1N4007)   |------>|   (9 V DC)    |-----> [ GND ]
+---------------------+   ^   +-----------+    ^   | Anode->Cath  |   ^   +--------------+
                          |                    |   +--------------+   |
                      (BAT_POS)          (SWITCHED_POS)           (LOAD_IN)
Esquema Eléctrico

Mediciones y pruebas

Para validar la protección, realiza los siguientes pasos usando un multímetro:

  1. Prueba de polarización directa (Funcionamiento normal):

    • Conecta V1 correctamente (Positivo al lado del Ánodo).
    • Observa: El motor M1 gira.
    • Mide: Coloca la sonda roja en LOAD_IN y la sonda negra en 0 (GND). Espera una lectura de aprox. 8.3 V a 8.4 V (entrada de 9 V menos la caída del diodo).

  2. Medición de la caída del diodo:

    • Con el circuito ENCENDIDO, coloca las sondas a través de D1 (Roja en SWITCHED_POS, Negra en LOAD_IN).
    • Resultado: Deberías leer aproximadamente 0.6 V a 0.7 V. Esto confirma que el diodo está conduciendo.

  3. Prueba de polarización inversa (Simulación de error):

    • Desconecta V1 e invierte las conexiones (Positivo a GND, Negativo a la entrada del interruptor/diodo).
    • Observa: El motor M1 no gira. Es completamente seguro.
    • Mide: Coloca la sonda roja en LOAD_IN y la sonda negra en el negativo de la batería (ahora en la parte superior). La lectura debe ser 0 V. La corriente está bloqueada.

Netlist SPICE y simulación

Netlist SPICE de referencia (ngspice) — extractoNetlist SPICE completo (ngspice)

* TITLE: Practical case: Reverse polarity protection

* --- Bill of Materials & Component Models ---

* V1: 9 V Battery or DC Power Supply
* Function: Main energy source
* Connected between BAT_POS and GND (0)
V1 BAT_POS 0 DC 9

* S1: SPST Toggle Switch
* Function: Master ON/OFF control
* Connected between BAT_POS and SWITCHED_POS
* Modeled as a voltage-controlled switch driven by a stimulus source to simulate user action.
S1 BAT_POS SWITCHED_POS CTRL_NODE 0 SW_MODEL
.model SW_MODEL SW(Vt=2.5 Ron=0.1 Roff=100Meg)

* Stimulus for S1 (User pressing the switch)
* Switch is OPEN (0V) initially, closes (5V) at 100us.
V_S1_ACT CTRL_NODE 0 PULSE(0 5 100u 1u 1u 10m 20m)

* ... (truncated in public view) ...

Copia este contenido en un archivo .cir y ejecútalo con ngspice.

🔒 Parte del contenido de esta sección es premium. Con el pase de 7 días o la suscripción mensual tendrás acceso al contenido completo (materiales, conexionado, compilación detallada, validación paso a paso, troubleshooting, mejoras/variantes y checklist) y podrás descargar el pack PDF listo para imprimir.

🔓 Ver planes de acceso premium

* TITLE: Practical case: Reverse polarity protection

* --- Bill of Materials & Component Models ---

* V1: 9 V Battery or DC Power Supply
* Function: Main energy source
* Connected between BAT_POS and GND (0)
V1 BAT_POS 0 DC 9

* S1: SPST Toggle Switch
* Function: Master ON/OFF control
* Connected between BAT_POS and SWITCHED_POS
* Modeled as a voltage-controlled switch driven by a stimulus source to simulate user action.
S1 BAT_POS SWITCHED_POS CTRL_NODE 0 SW_MODEL
.model SW_MODEL SW(Vt=2.5 Ron=0.1 Roff=100Meg)

* Stimulus for S1 (User pressing the switch)
* Switch is OPEN (0V) initially, closes (5V) at 100us.
V_S1_ACT CTRL_NODE 0 PULSE(0 5 100u 1u 1u 10m 20m)

* D1: 1N4007 Rectifier Diode
* Function: Blocks current flow in reverse direction
* Anode -> SWITCHED_POS, Cathode -> LOAD_IN
D1 SWITCHED_POS LOAD_IN D1N4007
* Standard generic model for 1N4007
.model D1N4007 D(IS=7.03n RS=0.034 N=1.8 BV=1000 IBV=5u CJO=10p VJ=0.7 M=0.5 TT=100n)

* M1: 9 V DC Hobby Motor
* Function: The sensitive load being protected
* Connected between LOAD_IN and GND (0)
* Modeled as a Series Resistor (winding resistance) and Inductor
R_M1 LOAD_IN M1_INTERNAL 45
L_M1 M1_INTERNAL 0 5m

* --- Analysis & Output Directives ---

* Transient analysis to observe the switch turning on and voltage drop across diode
.tran 10u 2m

* Print directives for ngspice batch mode
.print tran V(BAT_POS) V(SWITCHED_POS) V(LOAD_IN)

* Operating point analysis
.op

.end

Resultados de Simulación (Transitorio)

Resultados de Simulación (Transitorio)
Show raw data table (233 rows)
Index   time            v(bat_pos)      v(switched_pos) v(load_in)
0	0.000000e+00	9.000000e+00	1.216207e-01	3.995271e-06
1	1.000000e-07	9.000000e+00	1.216207e-01	3.995280e-06
2	2.000000e-07	9.000000e+00	1.216207e-01	3.995265e-06
3	4.000000e-07	9.000000e+00	1.216207e-01	3.995282e-06
4	8.000000e-07	9.000000e+00	1.216207e-01	3.995257e-06
5	1.600000e-06	9.000000e+00	1.216207e-01	3.995290e-06
6	3.200000e-06	9.000000e+00	1.216207e-01	3.995250e-06
7	6.400000e-06	9.000000e+00	1.216207e-01	3.995292e-06
8	1.280000e-05	9.000000e+00	1.216207e-01	3.995249e-06
9	2.280000e-05	9.000000e+00	1.216207e-01	3.995292e-06
10	3.280000e-05	9.000000e+00	1.216207e-01	3.995249e-06
11	4.280000e-05	9.000000e+00	1.216207e-01	3.995292e-06
12	5.280000e-05	9.000000e+00	1.216207e-01	3.995249e-06
13	6.280000e-05	9.000000e+00	1.216207e-01	3.995292e-06
14	7.280000e-05	9.000000e+00	1.216207e-01	3.995249e-06
15	8.280000e-05	9.000000e+00	1.216207e-01	3.995292e-06
16	9.280000e-05	9.000000e+00	1.216207e-01	3.995249e-06
17	1.000000e-04	9.000000e+00	1.216207e-01	3.995292e-06
18	1.001000e-04	9.000000e+00	1.216207e-01	3.995267e-06
19	1.002600e-04	9.000000e+00	1.216207e-01	3.995284e-06
20	1.003075e-04	9.000000e+00	1.216207e-01	3.995227e-06
21	1.003906e-04	9.000000e+00	1.216207e-01	3.995299e-06
22	1.004136e-04	9.000000e+00	1.216207e-01	3.995334e-06
23	1.004539e-04	9.000000e+00	1.216207e-01	3.995198e-06
... (209 more rows) ...

Errores comunes y cómo evitarlos

  1. Instalar el diodo al revés: El circuito no funcionará incluso con la polaridad correcta de la batería. Asegúrate siempre de que la banda plateada (cátodo) apunte hacia la carga (M1).
  2. Usar un diodo de señal para cargas altas: Usar un pequeño 1N4148 para un motor de alta corriente puede hacer que el diodo se sobrecaliente y falle. Usa un diodo de la serie 1N400x (clasificación de 1 A) para motores.
  3. Ignorar la caída de voltaje: Los estudiantes a menudo olvidan que el diodo «consume» alrededor de 0.7 V. Si tu carga requiere exactamente 9 V, suministrar 9 V a través de un diodo podría resultar en un rendimiento inferior (8.3 V).

Solución de problemas

  • Síntoma: El motor funciona más lento de lo esperado.
    • Causa: La caída de voltaje a través del diodo reduce el voltaje efectivo en el motor.
    • Solución: Aumenta ligeramente el voltaje de alimentación o usa un diodo Schottky.
  • Síntoma: El diodo se calienta mucho.
    • Causa: El motor consume más corriente de la que el diodo soporta.
    • Solución: Verifica el consumo de corriente del motor y reemplaza D1 con un diodo de mayor amperaje (p. ej., 1N5408 para 3 A).
  • Síntoma: El motor funciona en ambas orientaciones de la batería.
    • Causa: El diodo ha fallado en corto (daño interno) o está puenteado por un cable.
    • Solución: Prueba el diodo con la función «Prueba de diodo» en un multímetro; reemplázalo si conduce en ambas direcciones.

Posibles mejoras y extensiones

  1. Mejora con diodo Schottky: Reemplaza el 1N4007 con un 1N5817 (Schottky). Mide la caída de voltaje nuevamente; debería ser menor (~0.3 V), haciendo el circuito más eficiente.
  2. Puente rectificador de onda completa: Reemplaza el diodo único con un puente rectificador que consta de 4 diodos. Esto permite que el dispositivo funcione independientemente de la polaridad (autocorrección) en lugar de simplemente bloquear la polaridad incorrecta.

Más Casos Prácticos en Prometeo.blog

Encuentra este producto y/o libros sobre este tema en Amazon

Ir a Amazon

Como afiliado de Amazon, gano con las compras que cumplan los requisitos. Si compras a través de este enlace, ayudas a mantener este proyecto.

Quiz rápido

Pregunta 1: ¿Cuál es el objetivo principal del circuito descrito en el artículo?




Pregunta 2: ¿Qué componente es responsable de bloquear el flujo de corriente en dirección inversa?




Pregunta 3: Si la batería se conecta con la polaridad correcta, ¿qué sucede con el voltaje en la carga?




Pregunta 4: ¿Qué ocurre con el motor si la batería se conecta con polaridad inversa?




Pregunta 5: ¿Cuál es una aplicación automotriz mencionada para este tipo de circuito?




Pregunta 6: ¿Qué tipo de componentes se menciona que son especialmente sensibles y necesitan protección contra polaridad inversa?




Pregunta 7: ¿Cuál es la caída de voltaje directa característica mencionada en el resultado esperado?




Pregunta 8: ¿Qué función cumple el motor de CC en este circuito?




Pregunta 9: En la electrónica de consumo, ¿por qué es útil este circuito?




Pregunta 10: ¿Qué nivel de dificultad se asigna a este caso práctico según el contexto?




Carlos Núñez Zorrilla
Carlos Núñez Zorrilla
Electronics & Computer Engineer

Ingeniero Superior en Electrónica de Telecomunicaciones e Ingeniero en Informática (titulaciones oficiales en España).

Sígueme:

Caso práctico: Rectificación de media onda simple

Prototipo de Rectificación de media onda simple (Maker Style)

Nivel: Básico. Visualizar cómo un diodo convierte CA en CC pulsante eliminando el semiciclo negativo.

Objetivo y caso de uso

Construirá un circuito analógico fundamental que utiliza un único diodo semiconductor para bloquear la parte negativa de una señal de corriente alterna (CA), dejando pasar solo la parte positiva a una carga resistiva.

Por qué es útil:
* Conversión de potencia: Representa la primera etapa en la conversión de la alimentación de red de CA a CC para dispositivos electrónicos.
* Demodulación de señal: Utilizado en radios AM para extraer señales de audio de portadoras de radiofrecuencia (detector de envolvente).
* Protección de polaridad: Una lógica similar evita daños en circuitos de CC si las baterías se insertan al revés.

Resultado esperado:
* Señal de entrada: Una onda senoidal completa que oscila entre voltajes positivos y negativos (p. ej., +10 V a -10 V).
* Señal de salida: Una forma de onda pulsante que muestra solo las «crestas» positivas de la onda senoidal; el voltaje se mantiene en 0 V durante el ciclo negativo.
* Caída de voltaje: El voltaje pico de salida será aproximadamente 0.7 V menor que el pico de entrada debido a la caída de voltaje directa del diodo de silicio.
* Frecuencia: La frecuencia de salida permanece idéntica a la frecuencia de entrada.

Público objetivo y nivel: Estudiantes y aficionados que aprenden componentes analógicos básicos.

Materiales

  • V1: Fuente de voltaje CA de 10 V (pico), 60 Hz (onda senoidal), función: entrada de alimentación principal.
  • D1: 1N4007 (o 1N4148), función: diodo rectificador.
  • R1: Resistencia de 1 kΩ, función: carga resistiva.

Guía de conexionado

Esta guía define las conexiones entre componentes utilizando nombres de nodo específicos (VIN, VOUT, 0).

  • V1 (Fuente): Conecte el terminal positivo al nodo VIN y el terminal negativo al nodo 0 (GND).
  • D1 (Diodo): Conecte el Ánodo al nodo VIN y el Cátodo (marcado con una franja) al nodo VOUT.
  • R1 (Carga): Conecte un terminal al nodo VOUT y el otro terminal al nodo 0 (GND).

Diagrama de bloques conceptual

Conceptual block diagram — Half-Wave Rectification
Lectura rápida: entradas → bloque principal → salida (actuador o medida). Resume el esquemático ASCII de la siguiente sección.

Esquemático

[ SOURCE / INPUT ]             [ RECTIFICATION ]               [ LOAD / OUTPUT ]

[ V1: AC Source    ]           +----------------------+           [ R1: Resistor   ]
[ 10 V Peak, 60Hz   ] --(VIN)-->| Anode (A) -> Cathode | --(VOUT)--> [ 1 kΩ         ] --> GND
                               | D1: 1N4007           |
                               +----------------------+
Esquema Eléctrico

Mediciones y pruebas

Para validar el circuito, necesitará un osciloscopio de doble canal o una herramienta de simulación.

  1. Configuración de sondas:
    • Conecte el Canal A (Amarillo) a VIN para monitorear la fuente.
    • Conecte el Canal B (Azul) a VOUT para monitorear el voltaje a través de la resistencia.
    • Asegúrese de que los clips de tierra de ambas sondas estén conectados al nodo 0 (GND).
  2. Inspección visual:
    • Observe que VIN es una onda senoidal completa centrada en 0 V.
    • Observe que VOUT sigue a VIN durante el ciclo positivo pero se mantiene plana en 0 V durante el ciclo negativo.
  3. Medición con cursor:
    • Mida el voltaje pico de VIN (p. ej., 10.0 V).
    • Mida el voltaje pico de VOUT. Debería ser aproximadamente 9.3 V.
    • Calcule la diferencia (Vin – Vout). Esto confirma la caída de voltaje directa de aproximadamente 0.7 V del diodo de silicio.

Netlist SPICE y simulación

Netlist SPICE de referencia (ngspice) — extractoNetlist SPICE completo (ngspice)

* Practical case: Simple half-wave rectification

* --- Circuit Description ---
* V1 (Source): 10V Peak, 60Hz Sine Wave
* D1 (Diode): 1N4007 Rectifier
* R1 (Load): 1k Ohm Resistor

* --- Components ---

* V1: Main power input
* Connected: Positive -> VIN, Negative -> 0 (GND)
* Syntax: SIN(Voffset Vamp Freq)
V1 VIN 0 SIN(0 10 60)

* D1: Rectifier diode (1N4007)
* Connected: Anode -> VIN, Cathode -> VOUT
D1 VIN VOUT 1N4007

* R1: Resistive load
* Connected: VOUT -> 0 (GND)
* ... (truncated in public view) ...

Copia este contenido en un archivo .cir y ejecútalo con ngspice.

🔒 Parte del contenido de esta sección es premium. Con el pase de 7 días o la suscripción mensual tendrás acceso al contenido completo (materiales, conexionado, compilación detallada, validación paso a paso, troubleshooting, mejoras/variantes y checklist) y podrás descargar el pack PDF listo para imprimir.

🔓 Ver planes de acceso premium

* Practical case: Simple half-wave rectification

* --- Circuit Description ---
* V1 (Source): 10V Peak, 60Hz Sine Wave
* D1 (Diode): 1N4007 Rectifier
* R1 (Load): 1k Ohm Resistor

* --- Components ---

* V1: Main power input
* Connected: Positive -> VIN, Negative -> 0 (GND)
* Syntax: SIN(Voffset Vamp Freq)
V1 VIN 0 SIN(0 10 60)

* D1: Rectifier diode (1N4007)
* Connected: Anode -> VIN, Cathode -> VOUT
D1 VIN VOUT 1N4007

* R1: Resistive load
* Connected: VOUT -> 0 (GND)
R1 VOUT 0 1k

* --- Models ---
* Standard model for 1N4007 Diode
.model 1N4007 D (IS=7.69n RS=0.042 N=1.45 BV=1000 IBV=5u CJO=14.2p VJ=0.5 M=0.333 TT=4.32u)

* --- Analysis Commands ---
* Transient analysis
* Frequency is 60Hz (Period ~16.67ms).
* Simulate for 50ms to capture approximately 3 full cycles.
.tran 0.1ms 50ms

* Operating Point for initial check
.op

* --- Output Directives ---
* Print input voltage and rectified output voltage
.print tran V(VIN) V(VOUT)

.end

Resultados de Simulación (Transitorio)

Resultados de Simulación (Transitorio)
Show raw data table (515 rows)
Index   time            v(vin)          v(vout)
0	0.000000e+00	0.000000e+00	-2.01593e-21
1	1.000000e-06	3.769911e-03	5.704546e-05
2	2.000000e-06	7.539822e-03	5.927562e-05
3	4.000000e-06	1.507964e-02	6.305993e-05
4	8.000000e-06	3.015924e-02	7.111847e-05
5	1.600000e-05	6.031821e-02	1.021853e-04
6	3.200000e-05	1.206342e-01	3.070797e-04
7	5.378437e-05	2.027484e-01	2.167324e-03
8	7.424258e-05	2.798514e-01	1.250260e-02
9	9.741093e-05	3.671480e-01	4.715921e-02
10	1.262516e-04	4.757778e-01	1.182339e-01
11	1.839330e-04	6.928557e-01	2.983890e-01
12	2.467131e-04	9.287461e-01	5.130162e-01
13	3.467131e-04	1.303359e+00	8.676123e-01
14	4.467131e-04	1.676120e+00	1.226655e+00
15	5.467131e-04	2.046499e+00	1.587509e+00
16	6.467131e-04	2.413969e+00	1.947514e+00
17	7.467131e-04	2.778010e+00	2.305173e+00
18	8.467131e-04	3.138102e+00	2.659882e+00
19	9.467131e-04	3.493735e+00	3.010809e+00
20	1.046713e-03	3.844404e+00	3.357375e+00
21	1.146713e-03	4.189609e+00	3.698904e+00
22	1.246713e-03	4.528861e+00	4.034877e+00
23	1.346713e-03	4.861677e+00	4.364712e+00
... (491 more rows) ...

Errores comunes y cómo evitarlos

  1. Invertir el diodo:
    • Error: El diodo está instalado con el cátodo apuntando hacia la fuente.
    • Resultado: El circuito produce pulsos de voltaje negativo en lugar de positivos.
    • Solución: Verifique que la franja (cátodo) apunte hacia la resistencia de carga.
  2. Ignorar las clasificaciones de potencia:
    • Error: Usar una resistencia muy pequeña (p. ej., 10 Ω) con una resistencia estándar de 1/4W.
    • Resultado: La resistencia se sobrecalienta y se quema.
    • Solución: Calcule la potencia (P = V^2 / R) o use un valor de resistencia como 1 kΩ o superior para fines de demostración.
  3. Tierra flotante:
    • Error: Medir VOUT sin una referencia de tierra común entre la fuente y el osciloscopio.
    • Resultado: Señales ruidosas o flotantes en la pantalla.
    • Solución: Asegúrese de que todas las tierras (Fuente, Resistencia, Osciloscopio) estén unidas al nodo 0.

Solución de problemas

  • Síntoma: Sin voltaje de salida (línea plana en 0 V).
    • Causa: El diodo está abierto (fundido) o desconectado.
    • Solución: Verifique la continuidad con un multímetro; reemplace el diodo.
  • Síntoma: La salida es idéntica a la entrada (onda senoidal completa).
    • Causa: El diodo está en cortocircuito internamente.
    • Solución: Reemplace el diodo; un diodo en corto actúa como un cable.
  • Síntoma: El pico de salida es significativamente más bajo de lo esperado (p. ej., caída de 5 V).
    • Causa: Alta resistencia interna de la fuente o un componente incorrecto (p. ej., usar un diodo Zener en ruptura inversa).
    • Solución: Verifique que el número de parte del diodo sea un rectificador estándar (serie 1N400x).

Posibles mejoras y extensiones

  1. Capacitor de filtro: Conecte un capacitor (p. ej., 10 µF) en paralelo con R1 para observar cómo el capacitor rellena los huecos entre pulsos, suavizando la salida de CC.
  2. Puente de onda completa: Reemplace el diodo único con cuatro diodos (configuración de puente) para utilizar tanto las mitades positivas como las negativas del ciclo de CA, mejorando la eficiencia.

Más Casos Prácticos en Prometeo.blog

Encuentra este producto y/o libros sobre este tema en Amazon

Ir a Amazon

Como afiliado de Amazon, gano con las compras que cumplan los requisitos. Si compras a través de este enlace, ayudas a mantener este proyecto.

Quiz rápido

Pregunta 1: ¿Cuál es la función principal del diodo en este circuito rectificador de media onda?




Pregunta 2: ¿Qué tipo de señal se espera obtener a la salida del circuito?




Pregunta 3: ¿Cuál es la caída de voltaje aproximada que introduce un diodo de silicio estándar en conducción?




Pregunta 4: Si la señal de entrada oscila entre +10 V y -10 V, ¿cuál es el voltaje aproximado durante el ciclo negativo en la salida?




Pregunta 5: ¿Qué componente recibe la corriente rectificada en este circuito básico?




Pregunta 6: ¿Cómo se comporta la frecuencia de la señal de salida respecto a la de entrada en este rectificador?




Pregunta 7: ¿Qué aplicación práctica tiene este tipo de circuito en el contexto de radios AM?




Pregunta 8: ¿Por qué el voltaje pico de salida es menor que el voltaje pico de entrada?




Pregunta 9: ¿Para qué sirve una lógica similar de diodos en circuitos de baterías de CC?




Pregunta 10: ¿Qué representa la 'Conversión de potencia' mencionada como utilidad del circuito?




Carlos Núñez Zorrilla
Carlos Núñez Zorrilla
Electronics & Computer Engineer

Ingeniero Superior en Electrónica de Telecomunicaciones e Ingeniero en Informática (titulaciones oficiales en España).

Sígueme:

Caso práctico: Polarización directa e inversa del diodo

Prototipo de Polarización directa e inversa del diodo (Maker Style)

Nivel: Básico. Verifique el comportamiento del diodo como un interruptor unidireccional midiendo corriente y voltaje en ambas polaridades.

Objetivo y caso de uso

En este experimento, construirá un circuito serie simple que consta de una fuente de voltaje CC, una resistencia limitadora de corriente y un diodo de silicio. Medirá la caída de voltaje a través del diodo y la corriente que fluye a través del circuito para confirmar cómo el componente bloquea o conduce la electricidad según su orientación.

  • Protección contra polaridad inversa: Evita daños a la electrónica sensible si una batería se inserta al revés.
  • Rectificación de CA a CC: Convierte corriente alterna en corriente continua en fuentes de alimentación.
  • Recorte de señal: Limita los niveles de voltaje para proteger los componentes posteriores en circuitos de comunicación.
  • Implementación lógica: Forma la base de las puertas DTL (Lógica Diodo-Transistor).

Resultado esperado:
* Polarización directa: El diodo conduce corriente; el voltaje a través del diodo (VD) se mantiene cerca de 0.7 V.
* Polarización inversa: El diodo bloquea la corriente (I ≈ 0 A); el voltaje a través del diodo es igual al voltaje de alimentación (Vsupply).
* Flujo unidireccional: Confirmación de que los electrones solo fluyen efectivamente en una dirección (Ánodo a Cátodo).

Público objetivo: Estudiantes y principiantes en electrónica analógica básica.

Materiales

  • V1: Fuente de alimentación de 9 V CC (batería o fuente de banco).
  • R1: Resistencia de 1 kΩ, función: limitación de corriente y detección de corriente.
  • D1: Diodo de silicio 1N4148 (o 1N4007), función: Dispositivo bajo prueba (DUT).
  • Multímetro: Multímetro digital, función: medición de voltaje CC y corriente CC.

Guía de conexionado

Esta guía describe la configuración de Polarización directa. Los nodos se definen como VCC (9 V), N1 (unión) y 0 (GND).

  • V1: Conecte el terminal positivo al nodo VCC y el terminal negativo al nodo 0.
  • R1: Conecte una pata al nodo VCC y la otra pata al nodo N1.
  • D1: Conecte el Ánodo (lado sin la franja) al nodo N1 y el Cátodo (lado con la franja) al nodo 0.

Diagrama de bloques conceptual

Conceptual block diagram — Forward Biased Diode Circuit
Lectura rápida: entradas → bloque principal → salida (actuador o medida). Resume el esquemático ASCII de la siguiente sección.

Esquemático

[ POWER SOURCE ]               [ CIRCUIT PROCESSING ]                [ RETURN PATH ]

[ V1: 9 V DC Supply ] --(+9 V)--> [ R1: 1 kΩ Resistor ] --(Node N1)--> [ D1: 1N4148 Diode ] --(0 V)--> [ GND ]
                                (Current Limiting)    (Measurement)    (Anode -> Cathode)
                                                                        (Forward Biased)
Esquema Eléctrico

Mediciones y pruebas

Para validar el comportamiento del diodo, realice las siguientes mediciones utilizando el multímetro.

1. Prueba de polarización directa (Ánodo a Positivo)
* Medición de voltaje (VD): Configure el multímetro en Voltios CC. Coloque la sonda roja en el Ánodo (Nodo N1) y la sonda negra en el Cátodo (Nodo 0).
* Resultado: Debería leer aproximadamente de 0.6 V a 0.7 V.
* Medición de corriente (ID): Configure el multímetro en mA CC. Abra el circuito entre R1 y D1 e inserte el multímetro en serie.
* Resultado: Usando la Ley de Ohm (I = (Vsource – VD) / R1), la corriente debería ser aproximadamente 8.3 mA.

2. Prueba de polarización inversa (Cátodo a Positivo)
* Recableado: Desconecte D1, gírelo 180 grados y vuelva a conectarlo. Ahora el Cátodo (franja) se conecta a N1 y el Ánodo se conecta a 0.
* Medición de voltaje (VD): Mida a través del diodo nuevamente.
* Resultado: Debería leer un valor muy cercano al voltaje de la fuente (9 V), indicando que el diodo actúa como un interruptor abierto.
* Medición de corriente (ID): Mida la corriente en el bucle.
* Resultado: La lectura debería ser 0 mA (o una corriente de fuga insignificante en el rango de nanoamperios).

Netlist SPICE y simulación

Netlist SPICE de referencia (ngspice) — extractoNetlist SPICE completo (ngspice)

* Practical case: Forward and Reverse Diode Biasing
* Based on Wiring Guide: Forward Bias Configuration

* --- Power Supply ---
* V1: 9 V DC supply connected between VCC and GND (Node 0)
V1 VCC 0 DC 9

* --- Components ---
* R1: 1 kΩ resistor between VCC and Node N1
R1 VCC N1 1k

* D1: 1N4148 Diode
* Anode connected to N1, Cathode connected to GND (0)
D1 N1 0 D1N4148

* --- Models ---
* Standard 1N4148 Model
.model D1N4148 D (IS=2.682n N=1.836 RS=0.5664 BV=100 IBV=100p CJO=4p TT=11.54n)

* --- Analysis Directives ---
* ... (truncated in public view) ...

Copia este contenido en un archivo .cir y ejecútalo con ngspice.

🔒 Parte del contenido de esta sección es premium. Con el pase de 7 días o la suscripción mensual tendrás acceso al contenido completo (materiales, conexionado, compilación detallada, validación paso a paso, troubleshooting, mejoras/variantes y checklist) y podrás descargar el pack PDF listo para imprimir.

🔓 Ver planes de acceso premium

* Practical case: Forward and Reverse Diode Biasing
* Based on Wiring Guide: Forward Bias Configuration

* --- Power Supply ---
* V1: 9 V DC supply connected between VCC and GND (Node 0)
V1 VCC 0 DC 9

* --- Components ---
* R1: 1 kΩ resistor between VCC and Node N1
R1 VCC N1 1k

* D1: 1N4148 Diode
* Anode connected to N1, Cathode connected to GND (0)
D1 N1 0 D1N4148

* --- Models ---
* Standard 1N4148 Model
.model D1N4148 D (IS=2.682n N=1.836 RS=0.5664 BV=100 IBV=100p CJO=4p TT=11.54n)

* --- Analysis Directives ---
* Operating Point analysis to see DC bias values
.op

* Transient analysis to log data (1ms duration)
.tran 10u 1m

* --- Output Directives ---
* Print supply voltage and diode forward voltage
.print tran V(VCC) V(N1)

.end

Resultados de Simulación (Transitorio)

Resultados de Simulación (Transitorio)
Show raw data table (108 rows)
Index   time            v(vcc)          v(n1)
0	0.000000e+00	9.000000e+00	7.143329e-01
1	1.000000e-07	9.000000e+00	7.143290e-01
2	2.000000e-07	9.000000e+00	7.143286e-01
3	4.000000e-07	9.000000e+00	7.143286e-01
4	8.000000e-07	9.000000e+00	7.143286e-01
5	1.600000e-06	9.000000e+00	7.143286e-01
6	3.200000e-06	9.000000e+00	7.143286e-01
7	6.400000e-06	9.000000e+00	7.143286e-01
8	1.280000e-05	9.000000e+00	7.143286e-01
9	2.280000e-05	9.000000e+00	7.143286e-01
10	3.280000e-05	9.000000e+00	7.143286e-01
11	4.280000e-05	9.000000e+00	7.143286e-01
12	5.280000e-05	9.000000e+00	7.143286e-01
13	6.280000e-05	9.000000e+00	7.143286e-01
14	7.280000e-05	9.000000e+00	7.143286e-01
15	8.280000e-05	9.000000e+00	7.143286e-01
16	9.280000e-05	9.000000e+00	7.143286e-01
17	1.028000e-04	9.000000e+00	7.143286e-01
18	1.128000e-04	9.000000e+00	7.143286e-01
19	1.228000e-04	9.000000e+00	7.143286e-01
20	1.328000e-04	9.000000e+00	7.143286e-01
21	1.428000e-04	9.000000e+00	7.143286e-01
22	1.528000e-04	9.000000e+00	7.143286e-01
23	1.628000e-04	9.000000e+00	7.143286e-01
... (84 more rows) ...

Errores comunes y cómo evitarlos

  • Medir corriente en paralelo: Nunca conecte el multímetro a través del diodo mientras esté en modo «Corriente/Amperios». Esto crea un cortocircuito y puede fundir el fusible del multímetro. Siempre mida la corriente en serie.
  • Omitir la resistencia: Conectar un diodo directamente a una fuente de voltaje (por encima de 0.7 V) sin una resistencia causará un flujo de corriente ilimitado, destruyendo instantáneamente el diodo (y potencialmente la fuente de alimentación).
  • Identificación incorrecta de terminales: La franja en el cuerpo del diodo indica el Cátodo. En polarización directa, el Cátodo debe apuntar hacia el potencial más bajo (GND).

Solución de problemas

  • 0 V medidos a través de D1 en Polarización directa: El diodo podría estar en cortocircuito internamente o la fuente de alimentación está apagada. Verifique primero el voltaje de V1.
  • 0 mA en Polarización directa: El circuito está abierto. Verifique si las conexiones de la protoboard están sueltas o si el valor de la resistencia es demasiado alto (por ejemplo, 1 MΩ en lugar de 1 kΩ).
  • 9 V a través de R1 en Polarización inversa: El diodo está conduciendo cuando no debería. Asegúrese de que D1 esté realmente invertido (franja hacia el voltaje positivo) o verifique si D1 está dañado (en cortocircuito).
  • El diodo se calienta: La corriente es demasiado alta. Asegúrese de que R1 sea de al menos 330 Ω para una fuente de 9 V.

Posibles mejoras y extensiones

  • Indicador visual: Reemplace el diodo de silicio estándar (D1) con un LED. La luz confirmará visualmente cuando fluye corriente (Polarización directa) y se apagará cuando se bloquee (Polarización inversa).
  • Trazado de curva I-V: Use una fuente de alimentación variable (0 V a 10 V) y registre la corriente en pasos de 0.1 V para trazar la curva exponencial característica del diodo.

Más Casos Prácticos en Prometeo.blog

Encuentra este producto y/o libros sobre este tema en Amazon

Ir a Amazon

Como afiliado de Amazon, gano con las compras que cumplan los requisitos. Si compras a través de este enlace, ayudas a mantener este proyecto.

Quiz rápido

Pregunta 1: ¿Cuál es el objetivo principal del experimento descrito?




Pregunta 2: ¿Qué componentes forman el circuito serie simple en este experimento?




Pregunta 3: ¿Cuál es la función principal de la resistencia en el circuito descrito?




Pregunta 4: ¿Qué valor de voltaje se espera a través del diodo (Vd) en polarización directa?




Pregunta 5: ¿Qué sucede con la corriente cuando el diodo está en polarización inversa?




Pregunta 6: ¿Qué aplicación del diodo permite convertir CA a CC en fuentes de alimentación?




Pregunta 7: ¿Cuál es un caso de uso común mencionado para la protección con diodos?




Pregunta 8: ¿Qué función cumple el 'recorte de señal' mencionado en el contexto?




Pregunta 9: ¿Qué tipo de puertas lógicas se menciona que usan diodos como base?




Pregunta 10: ¿Qué ocurre con el voltaje a través del diodo en polarización inversa idealmente?




Carlos Núñez Zorrilla
Carlos Núñez Zorrilla
Electronics & Computer Engineer

Ingeniero Superior en Electrónica de Telecomunicaciones e Ingeniero en Informática (titulaciones oficiales en España).

Sígueme:
