Nivel: Básico. Diseñe un circuito de seguridad donde cortar un cable active una alarma utilizando lógica de saturación de transistor.

Objetivo y caso de uso

En este proyecto, construirá un sistema de seguridad de lazo cerrado utilizando un transistor BJT. Cuando un cable específico (el «lazo sensor») está intacto, el sistema permanece en silencio; si el cable se corta o desconecta, un LED se enciende inmediatamente.

• Seguridad perimetral: Monitorizar ventanas o cercas donde se instala una cinta conductora o cable.
• Mecanismos anti-manipulación: Detectar si la carcasa de un dispositivo ha sido abierta al romperse una conexión.
• Prueba de continuidad: Verificar la integridad del cable en la fabricación de arneses.

Resultado esperado:
* Lazo intacto (Seguro): El LED permanece APAGADO. VBE ≈ 0 V.
* Lazo cortado (Alarma): El LED se ENCIENDE. VBE ≈ 0.7 V y el transistor entra en saturación (VCE < 0.2 V).

Público objetivo: Estudiantes y aficionados que aprenden aplicaciones básicas de conmutación con transistores.

Materiales

• V1: Fuente de alimentación de 9 V CC o batería.
• Q1: 2N2222 o BC547 (NPN BJT), función: interruptor electrónico.
• R1: Resistencia de 10 kΩ, función: resistencia pull-up de base.
• R2: Resistencia de 470 Ω, función: limitación de corriente del LED.
• D1: LED rojo, función: indicador visual de alarma.
• W1: Cable de cobre o puente, función: lazo sensor (el cable del «intruso»).

Guía de conexionado

Construya el circuito asegurando que todas las conexiones correspondan a los siguientes nodos: VCC, GND (0), BASE, y COLLECTOR.

• V1: Terminal positivo a VCC, terminal negativo a GND.
• R1 (Pull-up): Se conecta entre VCC y BASE.
• W1 (Lazo sensor): Se conecta entre BASE y GND.
• Q1 (Transistor):
  • Pin de Base a BASE.
  • Pin de Emisor a GND.
  • Pin de Colector a COLLECTOR.
• D1 (LED): Ánodo a VCC, Cátodo al nodo LED_CATHODE.
• R2 (Limitadora): Se conecta entre LED_CATHODE y COLLECTOR.

Diagrama de bloques conceptual

Esquemático

Title: Practical case: Intrusion alarm by wire break

[ A. CONTROL / SENSING LOOP ]
(Logic: W1 keeps Base LOW. If W1 breaks, R1 pulls Base HIGH)

VCC (9 V) --> [ R1: 10k Pull-Up ] --(Node: BASE)--> [ Q1: Base ]
                                         |
                                        +-------> [ W1: Sense Wire ] --> GND


[ B. ALARM / POWER LOOP ]
(Logic: Current flows through LED only when Q1 is ON)

VCC (9 V) --> [ D1: Red LED ] --> [ R2: 470R ] --> [ Q1: Collector ]
                                                          |
                                                      (Switch)
                                                          |
                                                          v
                                                   [ Q1: Emitter ] --> GND

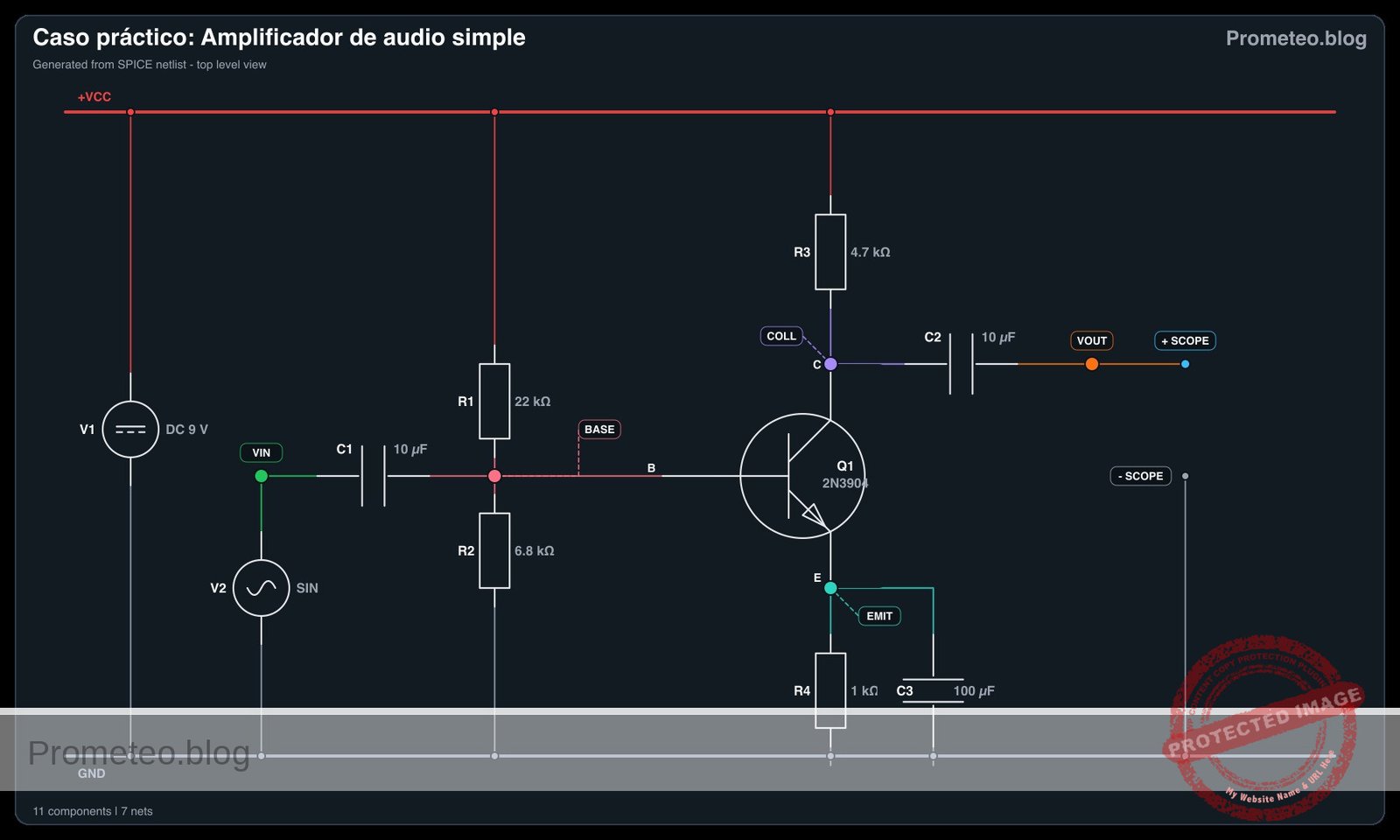

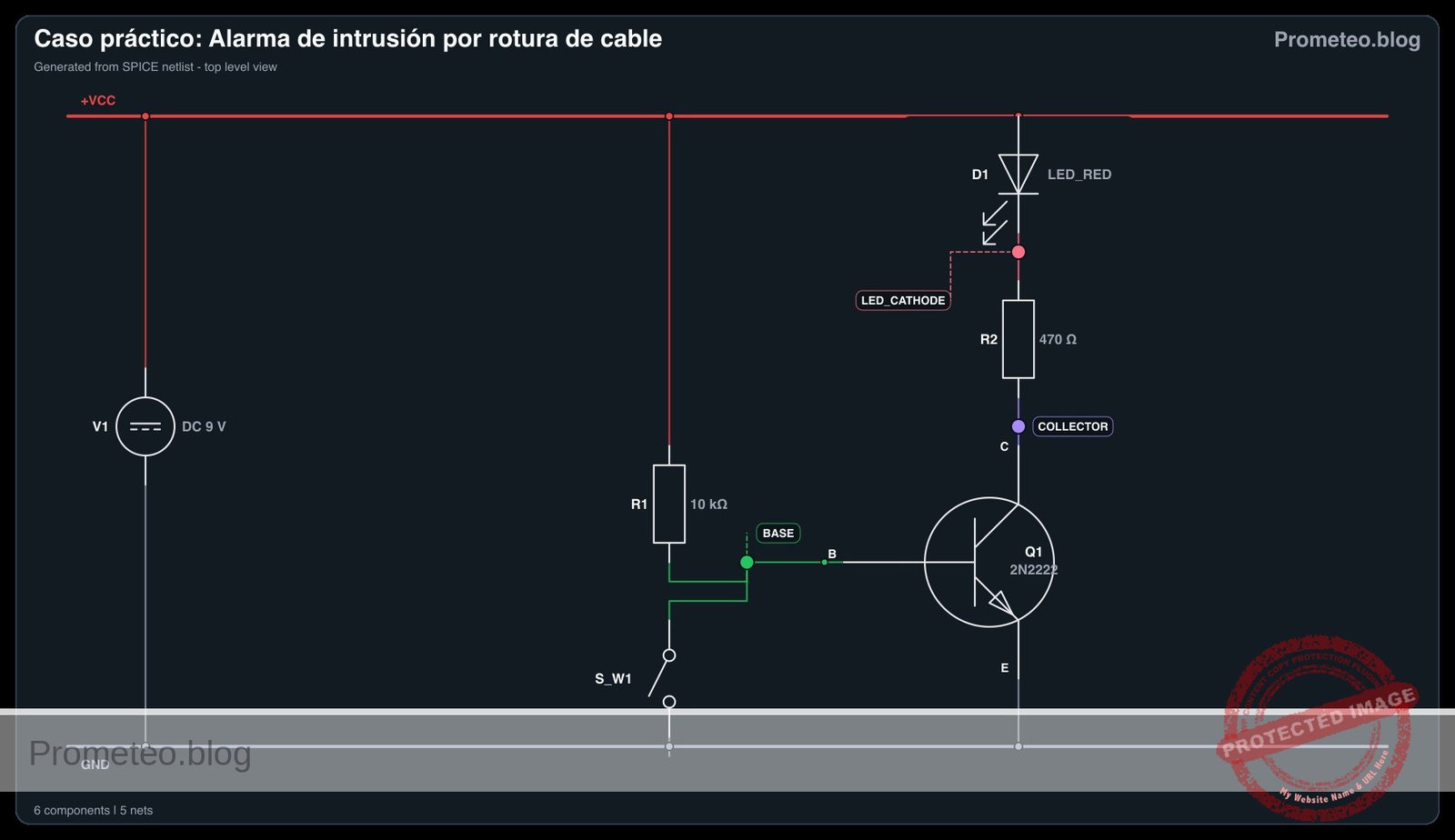

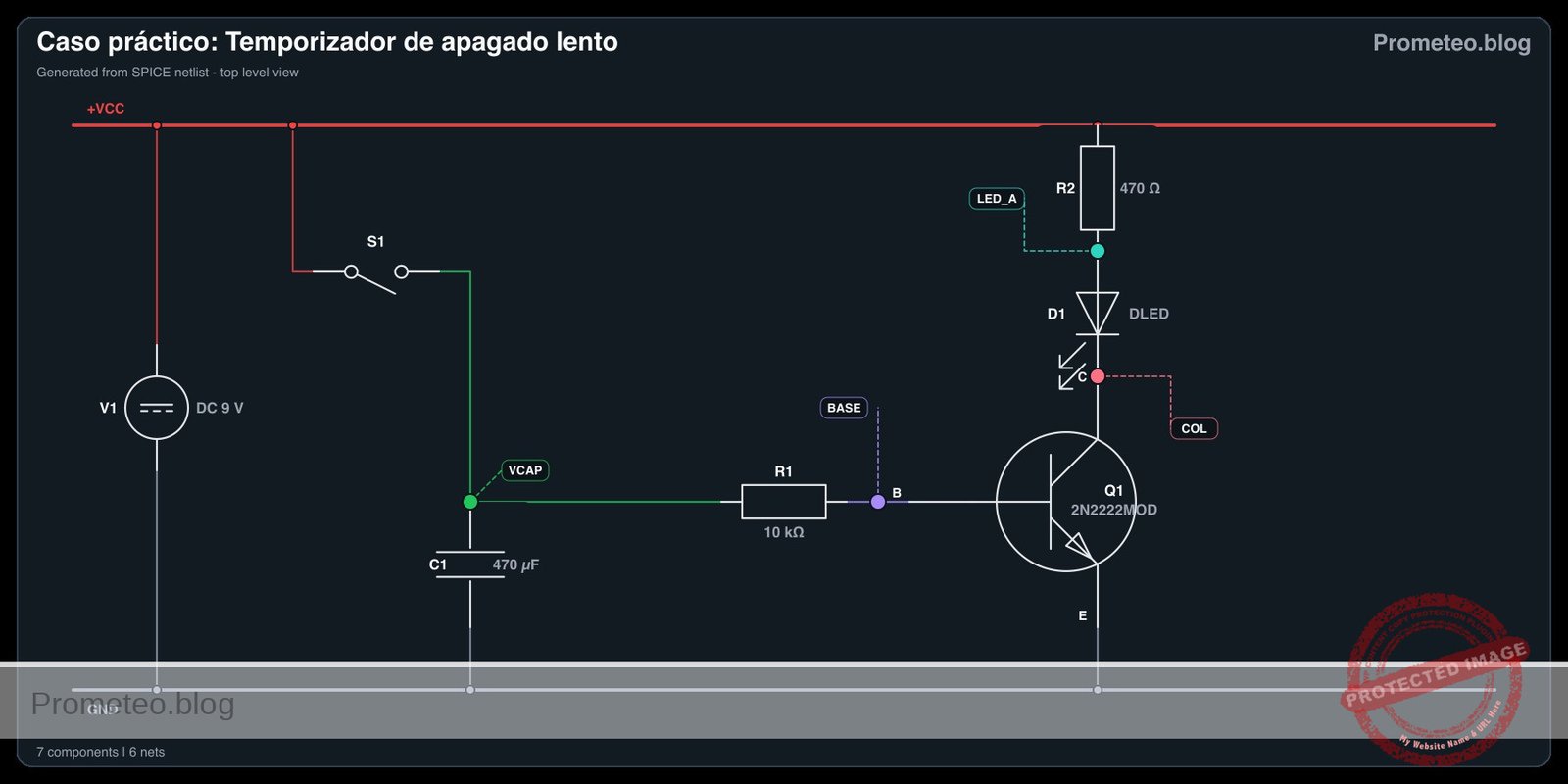

Diagrama eléctrico

🔒 Este diagrama eléctrico es premium. Con el pase de 7 días o la suscripción mensual podrás desbloquear el material didáctico completo y el pack PDF listo para imprimir.🔓 Ver planes de acceso premium

Mediciones y pruebas

Verifique los estados lógicos utilizando un multímetro.

1. Estado 1: Lazo intacto (Seguro)

   • Asegúrese de que el cable W1 conecte BASE a GND.
   • Mida el voltaje Base-Emisor (VBE): Debe ser 0 V.
   • Mida el voltaje Colector-Emisor (VCE): Debe estar cerca de 9 V (Región de corte).
   • Resultado: El LED está APAGADO.

2. Estado 2: Lazo roto (Alarma)

   • Desconecte o corte el cable W1.
   • Mida el voltaje Base-Emisor (VBE): Debe ser aproximadamente 0.7 V.
   • Mida el voltaje Colector-Emisor (VCE): Debe ser aproximadamente 0.1 V a 0.2 V (Región de saturación).
   • Resultado: El LED está ENCENDIDO.

Netlist SPICE y simulación

Netlist SPICE de referencia (ngspice) — extractoNetlist SPICE completo (ngspice)

* Practical case: Intrusion alarm by wire break
.width out=256

* --- Power Supply ---
* V1: 9 V DC power supply
V1 VCC 0 DC 9

* --- Input / Sense Loop ---
* W1: Sense Loop (Copper wire).
* Modeled as a Voltage Controlled Switch (S_W1) to simulate the wire breaking.
* Logic: High Control (5V) = Wire Intact (Closed). Low Control (0V) = Wire Broken (Open).
S_W1 BASE 0 CTRL 0 SW_WIRE
.model SW_WIRE SW(Vt=2.5 Vh=0.1 Ron=0.01 Roff=100Meg)

* Control Signal for W1:
* Starts at 5V (Intact), breaks at 2ms (0V), stays broken for duration.
V_W1_CTRL CTRL 0 PULSE(5 0 2ms 1u 1u 5ms 10ms)

* --- Pull-up Network ---
* R1: Base pull-up resistor
* ... (truncated in public view) ...

Copia este contenido en un archivo .cir y ejecútalo con ngspice.

🔒 Parte del contenido de esta sección es premium. Con el pase de 7 días o la suscripción mensual tendrás acceso al contenido completo (materiales, conexionado, compilación detallada, validación paso a paso, troubleshooting, mejoras/variantes y checklist) y podrás descargar el pack PDF listo para imprimir.

🔓 Ver planes de acceso premium

* Practical case: Intrusion alarm by wire break
.width out=256

* --- Power Supply ---
* V1: 9 V DC power supply
V1 VCC 0 DC 9

* --- Input / Sense Loop ---
* W1: Sense Loop (Copper wire).
* Modeled as a Voltage Controlled Switch (S_W1) to simulate the wire breaking.
* Logic: High Control (5V) = Wire Intact (Closed). Low Control (0V) = Wire Broken (Open).
S_W1 BASE 0 CTRL 0 SW_WIRE
.model SW_WIRE SW(Vt=2.5 Vh=0.1 Ron=0.01 Roff=100Meg)

* Control Signal for W1:
* Starts at 5V (Intact), breaks at 2ms (0V), stays broken for duration.
V_W1_CTRL CTRL 0 PULSE(5 0 2ms 1u 1u 5ms 10ms)

* --- Pull-up Network ---
* R1: Base pull-up resistor
R1 VCC BASE 10k

* --- Switching Element ---
* Q1: NPN Transistor (2N2222)
* Connections: Collector, Base, Emitter(GND)
Q1 COLLECTOR BASE 0 2N2222
.model 2N2222 NPN(IS=1E-14 VAF=100 BF=200 IKF=0.3 XTB=1.5 BR=3 CJC=8E-12 CJE=25E-12 TR=46.91E-9 TF=411.1E-12 ITF=0.6 VTF=1.7 XTF=3 RB=10 RC=0.3 RE=0.2)

* --- Output / Alarm Indicator ---
* D1: Red LED
* Anode to VCC, Cathode to LED_CATHODE
D1 VCC LED_CATHODE LED_RED
.model LED_RED D(IS=93.2P RS=42M N=3.73 BV=4 IBV=10U CJO=2.97P VJ=0.75 M=0.33 TT=4.32U)

* R2: LED current limiting resistor
* Between LED_CATHODE and COLLECTOR
R2 LED_CATHODE COLLECTOR 470

* --- Simulation Commands ---
.op
* Simulate for 5ms to capture the wire break event at 2ms
.tran 10u 5ms

* --- Output Printing ---
* V(BASE): Trigger voltage (Low=Intact, High=Alarm)
* V(COLLECTOR): Output node (Pulled Low when Alarm is Active)
.print tran V(BASE) V(COLLECTOR) V(LED_CATHODE)

.end

Resultados de Simulación (Transitorio)

Show raw data table (536 rows)

Index   time            v(base)         v(collector)    v(led_cathode)
0	0.000000e+00	8.999991e-06	8.979590e+00	8.979590e+00
1	1.000000e-07	8.999991e-06	8.979590e+00	8.979590e+00
2	2.000000e-07	8.999991e-06	8.979590e+00	8.979590e+00
3	4.000000e-07	8.999991e-06	8.979590e+00	8.979590e+00
4	8.000000e-07	8.999991e-06	8.979590e+00	8.979590e+00
5	1.600000e-06	8.999991e-06	8.979591e+00	8.979591e+00
6	3.200000e-06	8.999991e-06	8.979592e+00	8.979592e+00
7	6.400000e-06	8.999991e-06	8.979594e+00	8.979594e+00
8	1.280000e-05	8.999991e-06	8.979598e+00	8.979598e+00
9	2.280000e-05	8.999991e-06	8.979604e+00	8.979604e+00
10	3.280000e-05	8.999991e-06	8.979610e+00	8.979610e+00
11	4.280000e-05	8.999991e-06	8.979616e+00	8.979616e+00
12	5.280000e-05	8.999991e-06	8.979622e+00	8.979623e+00
13	6.280000e-05	8.999991e-06	8.979629e+00	8.979629e+00
14	7.280000e-05	8.999991e-06	8.979635e+00	8.979635e+00
15	8.280000e-05	8.999991e-06	8.979641e+00	8.979641e+00
16	9.280000e-05	8.999991e-06	8.979647e+00	8.979647e+00
17	1.028000e-04	8.999991e-06	8.979653e+00	8.979653e+00
18	1.128000e-04	8.999991e-06	8.979659e+00	8.979659e+00
19	1.228000e-04	8.999991e-06	8.979665e+00	8.979665e+00
20	1.328000e-04	8.999991e-06	8.979671e+00	8.979671e+00
21	1.428000e-04	8.999991e-06	8.979677e+00	8.979677e+00
22	1.528000e-04	8.999991e-06	8.979684e+00	8.979684e+00
23	1.628000e-04	8.999991e-06	8.979690e+00	8.979690e+00
... (512 more rows) ...

Errores comunes y cómo evitarlos

1. Conectar el lazo al Colector: Colocar el cable sensor en el lado de salida probablemente cortocircuitará la fuente de alimentación o el LED, en lugar de controlar el transistor. Asegúrese de que el lazo controle la Base.
2. Omitir la resistencia de Base (R1): Si falta R1, la Base queda flotante cuando se corta el cable, y es posible que el transistor no se encienda de manera fiable. R1 proporciona la corriente de encendido necesaria.
3. Sin limitación de corriente para el LED: Olvidar R2 permite que fluya corriente ilimitada a través del LED y Q1 al activarse la alarma, quemando instantáneamente el LED.

Solución de problemas

• El LED nunca se ENCIENDE: Verifique si R1 está conectada a VCC. Si la base nunca recibe voltaje cuando se corta el cable, el transistor permanece APAGADO.
• El LED permanece ENCENDIDO (incluso con el lazo intacto): Verifique la conexión de W1. Si la resistencia del cable sensor es demasiado alta (mal contacto), podría no bajar el voltaje de la base lo suficiente para apagar el transistor.
• El transistor se calienta: Verifique si R2 es demasiado baja (corriente de colector excesiva) o si el LED está en cortocircuito.

Posibles mejoras y extensiones

1. Alarma sonora: Conecte un zumbador activo de 9 V en paralelo con el LED (y su resistencia) para proporcionar sonido.
2. Circuito de enclavamiento: Utilice un tiristor (SCR) en lugar de un transistor NPN para que, una vez cortado el cable, la alarma permanezca ENCENDIDA incluso si el intruso intenta volver a conectar el cable.

Más Casos Prácticos en Prometeo.blog

Carlos Núñez Zorrilla

Electronics & Computer Engineer

Ingeniero Superior en Electrónica de Telecomunicaciones e Ingeniero en Informática (titulaciones oficiales en España).

Sígueme:

¿Quiénes somos?

Nivel: Básico — Construye un circuito que atenúa un LED lentamente mediante la descarga de un condensador.

Objetivo y caso de uso

En este caso práctico, construirás un circuito temporizador analógico utilizando un transistor NPN y un condensador. Cuando se suelta el pulsador, el LED no se apaga inmediatamente; en su lugar, se atenúa gradualmente hasta extinguirse.

• Iluminación interior de coche: imita el efecto de las luces de techo que se atenúan después de cerrar la puerta.
• Iluminación de seguridad: proporciona iluminación temporal en pasillos o escaleras después de apagar un interruptor.
• Simulación de rebote (debouncing): demuestra cómo los condensadores suavizan los cambios repentinos de señal.
• Visualización de constantes de tiempo RC: permite la observación directa del almacenamiento y decaimiento de la carga eléctrica.

Resultado esperado:
* Encendido inmediato: Al presionar el botón, el LED se enciende instantáneamente con brillo máximo.
* Apagado retardado: Al soltar el botón, el LED permanece encendido y se atenúa durante un periodo de 2 a 5 segundos.
* Decaimiento de voltaje: Si se mide con un multímetro, el voltaje en el condensador disminuye exponencialmente.
* Retroalimentación visual: El brillo del LED se correlaciona directamente con la carga restante en el condensador.
* Público objetivo: Estudiantes y aficionados que deseen comprender la relación entre condensadores y transistores.

Materiales

• V1: Fuente de alimentación de 9 V CC, función: fuente de alimentación principal
• S1: Pulsador momentáneo (Normalmente Abierto), función: mecanismo de disparo
• R1: Resistencia de 100 Ω, función: protección de corriente del interruptor (limita la corriente de irrupción al condensador)
• R2: Resistencia de 22 kΩ, función: limitación de corriente de base y control de tiempo
• R3: Resistencia de 470 Ω, función: limitación de corriente del LED
• C1: Condensador electrolítico de 1000 µF, función: almacenamiento de carga (tanque de tiempo)
• Q1: Transistor NPN 2N2222 (o BC547), función: interruptor/amplificador de corriente
• D1: LED rojo, función: indicador visual de salida

Guía de conexionado

Utiliza las siguientes conexiones de nodos para montar el circuito en una protoboard.

• Nodos de alimentación:

  • VCC: Riel positivo (9 V).
  • 0: Riel de tierra (0 V).

• Red de interruptor y condensador (Nodos: VCC, V_STORE, 0):

  • S1 se conecta entre VCC y un nodo intermedio (interno al montaje del interruptor).
  • R1 se conecta entre la salida del interruptor y V_STORE. (Cuando se presiona S1, V_STORE se carga a ~9 V).
  • C1 se conecta entre V_STORE (patilla positiva) y 0 (patilla negativa).

• Control del transistor (Nodos: V_STORE, V_BASE, 0):

  • R2 se conecta entre V_STORE y V_BASE.
  • Q1 (Base) se conecta a V_BASE.
  • Q1 (Emisor) se conecta a 0.

• Etapa de salida (Nodos: VCC, V_COLL):

  • R3 se conecta entre VCC y el ánodo de D1.
  • D1 (Cátodo) se conecta a V_COLL.
  • Q1 (Colector) se conecta a V_COLL.

Diagrama de bloques conceptual

Esquemático

+-------------------------------------------------------------------------+
|                       SLOW TURN-OFF TIMER DIAGRAM                       |
+-------------------------------------------------------------------------+

1. TIMING & CONTROL LOOP (Charges C1, drives Transistor Base)
---------------------------------------------------------------------------

VCC (9 V) --> [ S1: Button ] --> [ R1: 100 ] --(V_STORE)--> [ R2: 22k ] --> [ Q1:Base ]
                                                  |
                                                  v
                                            [ C1: 1000u ]
                                                  |
                                                  v
                                                 GND


2. OUTPUT LOAD LOOP (Powering the LED)
---------------------------------------------------------------------------

VCC (9 V) --> [ R3: 470 ] --> [ LED: Red ] --> [ Q1:Collector ]
                                                     |
                                                     v
                                              (Current Flow)
                                                     v
                                              [ Q1:Emitter ] --> GND

Diagrama eléctrico

🔒 Este diagrama eléctrico es premium. Con el pase de 7 días o la suscripción mensual podrás desbloquear el material didáctico completo y el pack PDF listo para imprimir.🔓 Ver planes de acceso premium

Mediciones y pruebas

Para validar el funcionamiento del circuito, realiza los siguientes pasos:

1. Fase de carga: Mantén presionado S1. Mide el voltaje en V_STORE con respecto a Tierra. Debería subir rápidamente a aproximadamente 9 V. El LED D1 debería estar completamente encendido.
2. Activación de base: Mientras mantienes presionado S1, mide el voltaje en V_BASE. Debería diferir de V_STORE debido a la caída en R2, estabilizándose alrededor de 0.7 V – 0.8 V (el voltaje de saturación Base-Emisor).
3. Fase de descarga: Suelta S1. Observa D1. No debería apagarse instantáneamente. En su lugar, debería atenuarse.
4. Medición de tiempo: Usa un cronómetro para medir el tiempo desde el momento en que se suelta S1 hasta que el LED esté completamente oscuro. Con un condensador de 1000 µF y una resistencia de 22 kΩ, esto debería tomar varios segundos.
5. Seguimiento de voltaje: Conecta un multímetro a V_STORE inmediatamente después de soltar el botón. Observa la caída de voltaje. El LED generalmente se apaga cuando V_STORE cae por debajo del umbral requerido para mantener suficiente corriente de base a través de R2 (aproximadamente cuando V_STORE se acerca a 1.5 V – 2 V).

Netlist SPICE y simulación

Netlist SPICE de referencia (ngspice) — extractoNetlist SPICE completo (ngspice)

* Practical case: Slow turn-off timer
.width out=256

* --- Models ---
* Standard NPN Transistor Model
.model 2N2222 NPN(IS=1E-14 VAF=100 BF=200 IKF=0.3 XTB=1.5 BR=3 CJC=8E-12 CJE=25E-12 TR=46.91E-9 TF=411.1E-12 ITF=0.6 VTF=1.7 XTF=3 RB=10 RC=1 RE=1)
* Generic Red LED Model (Vf approx 1.8V-2V)
.model DLED D(IS=1e-22 RS=10 N=1.5 CJO=50p)
* Switch Model for Push Button
.model SW_BTN SW(Vt=2.5 Ron=0.1 Roff=100M)

* --- Power Supply ---
V1 VCC 0 DC 9

* --- Input / Trigger Mechanism ---
* S1: Push Button. Modeled as a voltage-controlled switch connecting VCC to SW_OUT.
* V_BTN_ACT: Simulates the user pressing the button.
* Pulse starts at 1s, holds for 2s (simulating a solid press), then releases.
V_BTN_ACT CTRL 0 PULSE(0 5 1 0.1 0.1 2 100)
S1 VCC SW_OUT CTRL 0 SW_BTN
* ... (truncated in public view) ...

Copia este contenido en un archivo .cir y ejecútalo con ngspice.

🔒 Parte del contenido de esta sección es premium. Con el pase de 7 días o la suscripción mensual tendrás acceso al contenido completo (materiales, conexionado, compilación detallada, validación paso a paso, troubleshooting, mejoras/variantes y checklist) y podrás descargar el pack PDF listo para imprimir.

🔓 Ver planes de acceso premium

* Practical case: Slow turn-off timer
.width out=256

* --- Models ---
* Standard NPN Transistor Model
.model 2N2222 NPN(IS=1E-14 VAF=100 BF=200 IKF=0.3 XTB=1.5 BR=3 CJC=8E-12 CJE=25E-12 TR=46.91E-9 TF=411.1E-12 ITF=0.6 VTF=1.7 XTF=3 RB=10 RC=1 RE=1)
* Generic Red LED Model (Vf approx 1.8V-2V)
.model DLED D(IS=1e-22 RS=10 N=1.5 CJO=50p)
* Switch Model for Push Button
.model SW_BTN SW(Vt=2.5 Ron=0.1 Roff=100M)

* --- Power Supply ---
V1 VCC 0 DC 9

* --- Input / Trigger Mechanism ---
* S1: Push Button. Modeled as a voltage-controlled switch connecting VCC to SW_OUT.
* V_BTN_ACT: Simulates the user pressing the button.
* Pulse starts at 1s, holds for 2s (simulating a solid press), then releases.
V_BTN_ACT CTRL 0 PULSE(0 5 1 0.1 0.1 2 100)
S1 VCC SW_OUT CTRL 0 SW_BTN

* --- Switch Current Protection & Charging ---
* R1 limits inrush current to C1 when S1 is closed.
R1 SW_OUT V_STORE 100

* --- Timing Tank ---
* C1 charges when S1 is closed and discharges through R2/Q1 when open.
C1 V_STORE 0 1000u

* --- Transistor Control ---
* R2 provides base current and sets the discharge timing constant (Tau = R2*C1 approx 22s).
R2 V_STORE V_BASE 22k

* --- Transistor Switch ---
* Q1 NPN Transistor (2N2222)
* Collector: V_COLL, Base: V_BASE, Emitter: 0 (GND)
Q1 V_COLL V_BASE 0 2N2222

* --- Output Stage ---
* R3 limits current through the LED.
R3 VCC LED_ANODE 470
* D1 Red LED. Anode at LED_ANODE, Cathode at V_COLL.
D1 LED_ANODE V_COLL DLED

* --- Simulation Commands ---
.op
* Transient analysis for 60 seconds to capture the slow decay (RC ~ 22s).
.tran 0.1s 60s

* --- Output Directives ---
* Printing Capacitor Voltage (Timing) and Collector Voltage (Output State)
.print tran V(V_STORE) V(V_COLL) V(LED_ANODE) V(SW_OUT)

Resultados de Simulación (Transitorio)

Show raw data table (640 rows)

Index   time            v(v_store)      v(v_coll)       v(led_anode)    v(sw_out)
0	0.000000e+00	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
1	1.000000e-03	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
2	2.000000e-03	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
3	4.000000e-03	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
4	8.000000e-03	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
5	1.600000e-02	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
6	3.200000e-02	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
7	6.400000e-02	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
8	1.280000e-01	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
9	2.280000e-01	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
10	3.280000e-01	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
11	4.280000e-01	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
12	5.280000e-01	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
13	6.280000e-01	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
14	7.280000e-01	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
15	8.280000e-01	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
16	9.280000e-01	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
17	1.000000e+00	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
18	1.010000e+00	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
19	1.026000e+00	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
20	1.030750e+00	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
21	1.039062e+00	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
22	1.041363e+00	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
23	1.045390e+00	8.962619e+00	1.066236e-01	2.056192e+00	8.999963e+00
... (616 more rows) ...

Errores comunes y cómo evitarlos

1. Polaridad del condensador invertida: Los condensadores electrolíticos tienen una polaridad específica. Conectar la franja negativa al voltaje positivo puede causar que el componente se caliente o estalle. Solución: Asegúrate de que la patilla marcada con una franja (negativa) se conecte a Tierra.
2. Valor de R2 demasiado bajo: Si R2 es muy pequeña (p. ej., 1 kΩ), el condensador se descargará en la base del transistor muy rápidamente, resultando en ningún efecto de atenuación visible. Solución: Usa un valor de resistencia alto (10 kΩ–47 kΩ) para ralentizar la descarga.
3. Omitir R1: Conectar el interruptor directamente a un condensador grande crea un pico de corriente masivo (chispa) cuando se presiona. Solución: Usa siempre una resistencia pequeña (100 Ω) en serie con el interruptor para proteger los contactos.

Solución de problemas

• El LED se apaga instantáneamente (sin atenuación):
  • Causa: Falta el condensador C1, está desconectado o el valor es demasiado pequeño (p. ej., 100 nF en lugar de 1000 µF).
  • Solución: Verifica que C1 esté correctamente asentado y sea de al menos 470 µF.
• El LED permanece encendido permanentemente:
  • Causa: El interruptor S1 podría ser del tipo incorrecto (con enclavamiento en lugar de momentáneo) o hay un cortocircuito que evita el transistor.
  • Solución: Asegúrate de que el botón se suelte físicamente y verifica el cableado alrededor del Colector-Emisor.
• El LED es muy tenue incluso cuando se presiona el botón:
  • Causa: R2 (resistencia de Base) es demasiado alta (limita demasiado la corriente de base) o R3 (resistencia del LED) es demasiado alta.
  • Solución: Comprueba que R2 sea de aproximadamente 22 kΩ y R3 de aproximadamente 470 Ω.

Posibles mejoras y extensiones

1. Temporización variable: Reemplaza R2 con un potenciómetro de 100 kΩ en serie con una resistencia de 1 kΩ. Esto te permite ajustar la duración de la atenuación manualmente.
2. Par Darlington: Reemplaza Q1 con un transistor Darlington (o dos NPN conectados en configuración Darlington). Esto ofrece una ganancia de corriente mucho mayor, permitiéndote usar una R2 mucho más grande (p. ej., 1 MΩ), resultando en duraciones de temporizador extremadamente largas (minutos) con el mismo condensador.

Más Casos Prácticos en Prometeo.blog

Carlos Núñez Zorrilla

Electronics & Computer Engineer

Ingeniero Superior en Electrónica de Telecomunicaciones e Ingeniero en Informática (titulaciones oficiales en España).

Sígueme:

¿Quiénes somos?

Nivel: Básico. Construye un circuito para amplificar una señal de audio débil utilizando un transistor NPN en configuración de emisor común.

Objetivo y caso de uso

En este caso, construirás un amplificador clásico de Clase A de una sola etapa utilizando un transistor NPN con polarización por divisor de voltaje. Introducirás una pequeña señal de CA (que representa audio) y observarás una oscilación de voltaje mayor en la salida.

• Por qué es útil:

  • Preamplificación: Aumenta las señales débiles de los micrófonos antes de que lleguen a un amplificador de potencia.
  • Acondicionamiento de señal: Eleva los niveles de salida de los sensores para que sean legibles por microcontroladores.
  • Procesamiento analógico: Bloque de construcción fundamental para filtros, osciladores y mezcladores.
  • Adaptación de impedancia: Amortigua fuentes de alta impedancia para manejar cargas de menor impedancia (dependiendo de la configuración específica).

• Resultado esperado:

  • Punto de operación de CC: VCE se estabiliza alrededor de la mitad del voltaje de alimentación (VCC / 2) para una máxima oscilación.
  • Amplificación: El voltaje de salida de CA (Vout) es significativamente mayor que la entrada (Vin), indicando Ganancia de Voltaje (Av > 1).
  • Inversión de fase: La forma de onda de la señal de salida está invertida (180^\circ) en relación con la entrada.
  • Flujo de corriente: IC es controlada por IB de acuerdo con la beta (\beta) del transistor.

• Público objetivo y nivel: Estudiantes con conocimientos básicos de la Ley de Ohm e identificación de componentes.

Materiales

• V1: Batería de 9 V CC o fuente de alimentación de banco, función: alimentación principal del circuito.
• V2: Generador de señales (Onda senoidal, 1 kHz, 20 mV pico a pico), función: simula una entrada de audio débil.
• Q1: BJT NPN 2N3904 (o 2N2222), función: elemento amplificador activo.
• R1: Resistencia de 22 kΩ, función: divisor de polarización de base superior.
• R2: Resistencia de 6.8 kΩ, función: divisor de polarización de base inferior.
• R3: Resistencia de 4.7 kΩ, función: carga del colector (establece la ganancia y la impedancia de salida).
• R4: Resistencia de 1 kΩ, función: degeneración del emisor (establece la estabilidad de CC).
• C1: Condensador electrolítico de 10 µF, función: bloqueo de CC de entrada.
• C2: Condensador electrolítico de 10 µF, función: bloqueo de CC de salida.
• C3: Condensador electrolítico de 100 µF, función: bypass del emisor (aumenta la ganancia de CA).

Guía de conexionado

Usa los siguientes nodos para conectar tu circuito: VCC (9 V), 0 (GND), BASE, COLL, EMIT, VIN, VOUT.

• V1: Terminal positivo conecta a VCC, terminal negativo conecta a 0.
• V2: Salida de señal conecta a VIN, Tierra conecta a 0.
• R1: Conecta entre VCC y BASE.
• R2: Conecta entre BASE y 0.
• R3: Conecta entre VCC y COLL.
• R4: Conecta entre EMIT y 0.
• Q1: Pin del colector a COLL, pin de la base a BASE, pin del emisor a EMIT.
• C1: Pata positiva a BASE, pata negativa a VIN.
• C2: Pata positiva a COLL, pata negativa a VOUT (Carga/Sonda del osciloscopio conecta aquí).
• C3: Pata positiva a EMIT, pata negativa a 0 (Colocar en paralelo con R4).

Diagrama de bloques conceptual

Esquemático

Title: Practical case: Simple audio amplifier

      (BIAS & INPUT NETWORK)                               (POWER & OUTPUT NETWORK)
      ======================                               ========================

                                                           VCC (9 V)
      VCC (9 V)                                                |
         |                                                    |
         v                                                    v
    [ R1: 22k ]                                          [ R3: 4.7k ]
         |                                                    |
         v                                                    v
      (BASE) --------(Control Signal)----------------> [ Q1: Collector ] <--(COLL)--+
         ^                                                    |                     |
         |                                                    | (Amplified Current) |
    [ C1: 10uF ] <--(VIN)-- [ V2: Source ]                    v                     |
         |                                             [ Q1: Emitter ]              +--> [ C2: 10uF ] --> VOUT
         v                                                    |
    [ R2: 6.8k ]                                              v
         |                                                  (EMIT)
         v                                                    |
        GND                                       +-----------+-----------+
                                                  |                       |
                                                  v                       v
                                             [ R4: 1k ]             [ C3: 100uF ]
                                                  |                       |
                                                  v                       v
                                                 GND                     GND

Diagrama eléctrico

🔒 Este diagrama eléctrico es premium. Con el pase de 7 días o la suscripción mensual podrás desbloquear el material didáctico completo y el pack PDF listo para imprimir.🔓 Ver planes de acceso premium

Mediciones y pruebas

Realiza estas pruebas utilizando un multímetro (DMM) y un osciloscopio (si está disponible).

1. Comprobación de polarización de CC (Punto de reposo):

   • Asegúrate de que V2 (fuente de CA) esté APAGADA o desconectada.
   • Mide el voltaje de COLL a 0. Debería ser aproximadamente de 4 V a 5 V (aproximadamente la mitad de VCC).
   • Mide el voltaje de EMIT a 0. Debería ser aproximadamente 1 V (VE).
   • Mide el voltaje de BASE a EMIT (VBE). Debe ser ~0.65 V a 0.7 V para que el transistor esté activo.

2. Cálculo de corriente:

   • Calcula la corriente de colector (IC): IC ≈ VEMIT / R4. Espera aprox. 1 mA.
   • Calcula la corriente de base (IB): IC / \beta (asumiendo \beta ≈ 100, IB ≈ 10 µ A).

3. Verificación de ganancia de CA:

   • Conecta V2 (VIN) con una onda senoidal de 20 mV pico a pico a 1 kHz.
   • Mide el voltaje pico a pico en VOUT.
   • Calcula la ganancia de voltaje (Av): Av = Voutpp / Vinpp.
   • Observación: Sin C3, la ganancia es baja (≈ R3 / R4). Con C3 conectado, la ganancia debería aumentar significativamente.

Netlist SPICE y simulación

Netlist SPICE de referencia (ngspice) — extractoNetlist SPICE completo (ngspice)

* Practical case: Simple audio amplifier

* --- Power Supply ---
* V1: 9 V DC battery
V1 VCC 0 DC 9

* --- Input Signal ---
* V2: Signal Generator (Sine wave, 1 kHz, 20 mV peak-to-peak -> 10mV Amplitude)
V2 VIN 0 SIN(0 10m 1k)

* --- Components ---
* Q1: 2N3904 NPN BJT
Q1 COLL BASE EMIT 2N3904

* R1: Upper base bias divider
R1 VCC BASE 22k

* R2: Lower base bias divider
R2 BASE 0 6.8k

* ... (truncated in public view) ...

Copia este contenido en un archivo .cir y ejecútalo con ngspice.

🔒 Parte del contenido de esta sección es premium. Con el pase de 7 días o la suscripción mensual tendrás acceso al contenido completo (materiales, conexionado, compilación detallada, validación paso a paso, troubleshooting, mejoras/variantes y checklist) y podrás descargar el pack PDF listo para imprimir.

🔓 Ver planes de acceso premium

* Practical case: Simple audio amplifier

* --- Power Supply ---
* V1: 9 V DC battery
V1 VCC 0 DC 9

* --- Input Signal ---
* V2: Signal Generator (Sine wave, 1 kHz, 20 mV peak-to-peak -> 10mV Amplitude)
V2 VIN 0 SIN(0 10m 1k)

* --- Components ---
* Q1: 2N3904 NPN BJT
Q1 COLL BASE EMIT 2N3904

* R1: Upper base bias divider
R1 VCC BASE 22k

* R2: Lower base bias divider
R2 BASE 0 6.8k

* R3: Collector load
R3 VCC COLL 4.7k

* R4: Emitter degeneration
R4 EMIT 0 1k

* C1: Input DC blocking (Positive leg to BASE, Negative leg to VIN)
C1 BASE VIN 10u

* C2: Output DC blocking (Positive leg to COLL, Negative leg to VOUT)
C2 COLL VOUT 10u

* C3: Emitter bypass (Positive leg to EMIT, Negative leg to 0)
C3 EMIT 0 100u

* --- Load Simulation ---
* High impedance load to simulate scope probe and prevent floating node error at VOUT
R_SCOPE VOUT 0 1Meg

* --- Models ---
.model 2N3904 NPN(IS=1E-14 VAF=100 BF=300 IKF=0.4 XTB=1.5 BR=4 CJC=4E-12 CJE=8E-12 RB=20 RC=0.1 RE=0.1 TR=250n TF=350p ITF=1 VTF=2 XTF=3)

* --- Analysis Directives ---
.op
.tran 10u 5ms

* --- Output ---
* Prints Input and Output voltages, plus internal transistor nodes
.print tran V(VIN) V(VOUT) V(BASE) V(COLL) V(EMIT)

.end

Resultados de Simulación (Transitorio)

Show raw data table (511 rows)

Index   time            v(vin)          v(vout)         v(base)         v(coll)         v(emit)
0	0.000000e+00	0.000000e+00	0.000000e+00	2.100182e+00	2.275541e+00	1.435514e+00
1	1.000000e-07	6.283185e-06	-1.11372e-03	2.100188e+00	2.274427e+00	1.435514e+00
2	2.000000e-07	1.256637e-05	-2.51792e-03	2.100195e+00	2.273023e+00	1.435514e+00
3	4.000000e-07	2.513271e-05	-5.47602e-03	2.100207e+00	2.270065e+00	1.435514e+00
4	8.000000e-07	5.026527e-05	-1.15278e-02	2.100232e+00	2.264013e+00	1.435514e+00
5	1.600000e-06	1.005293e-04	-2.35622e-02	2.100283e+00	2.251979e+00	1.435514e+00
6	3.200000e-06	2.010484e-04	-4.77358e-02	2.100383e+00	2.227805e+00	1.435514e+00
7	6.400000e-06	4.020155e-04	-9.61836e-02	2.100584e+00	2.179357e+00	1.435514e+00
8	1.280000e-05	8.033810e-04	-1.93689e-01	2.100985e+00	2.081852e+00	1.435516e+00
9	2.280000e-05	1.427671e-03	-3.47124e-01	2.101609e+00	1.928416e+00	1.435522e+00
10	3.280000e-05	2.046327e-03	-5.01331e-01	2.102227e+00	1.774210e+00	1.435531e+00
11	4.280000e-05	2.656907e-03	-6.48595e-01	2.102836e+00	1.626945e+00	1.435544e+00
12	5.280000e-05	3.257002e-03	-7.15494e-01	2.103433e+00	1.560045e+00	1.435558e+00
13	6.280000e-05	3.844242e-03	-7.38189e-01	2.104013e+00	1.537349e+00	1.435575e+00
14	7.280000e-05	4.416311e-03	-7.50146e-01	2.104572e+00	1.525391e+00	1.435592e+00
15	8.280000e-05	4.970951e-03	-7.58389e-01	2.105109e+00	1.517147e+00	1.435610e+00
16	9.280000e-05	5.505973e-03	-7.63991e-01	2.105621e+00	1.511545e+00	1.435628e+00
17	1.028000e-04	6.019265e-03	-7.68326e-01	2.106106e+00	1.507209e+00	1.435647e+00
18	1.128000e-04	6.508802e-03	-7.71816e-01	2.106563e+00	1.503719e+00	1.435667e+00
19	1.228000e-04	6.972652e-03	-7.74681e-01	2.106990e+00	1.500853e+00	1.435687e+00
20	1.328000e-04	7.408984e-03	-7.77018e-01	2.107384e+00	1.498515e+00	1.435707e+00
21	1.428000e-04	7.816076e-03	-7.78966e-01	2.107746e+00	1.496566e+00	1.435728e+00
22	1.528000e-04	8.192321e-03	-7.80567e-01	2.108073e+00	1.494964e+00	1.435750e+00
23	1.628000e-04	8.536235e-03	-7.81896e-01	2.108365e+00	1.493635e+00	1.435772e+00
... (487 more rows) ...

Errores comunes y cómo evitarlos

1. Inversión del pin-out del transistor: Intercambiar el Colector y el Emisor impide la amplificación y actúa como un diodo polarizado inversamente.
   • Solución: Verifica dos veces la hoja de datos del 2N3904 (E-B-C lado plano hacia ti) antes de insertar.
2. Polaridad del condensador: Los condensadores electrolíticos (C1, C2, C3) explotan o fallan si se polarizan al revés.
   • Solución: Asegúrate de que el terminal positivo (pata más larga) esté orientado hacia el potencial de CC más positivo (hacia la base/colector del transistor).
3. Saturación o corte: El uso de valores de resistencia incorrectos desplaza el punto Q, causando que la señal se recorte (aplane) inmediatamente.
   • Solución: Verifica los voltajes de CC en el Colector antes de aplicar una señal de CA. Si VC está cerca de 9 V o 0 V, revisa R1 y R2.

Solución de problemas

• Síntoma: No hay señal de salida.
  • Causa: Conexión suelta, transistor quemado o V1 está apagado.
  • Solución: Verifica la continuidad en los rieles de la protoboard; verifica que V1 sea de 9 V.
• Síntoma: La salida está recortada (Cimas o fondos planos).
  • Causa: El amplificador es llevado a saturación (fondo plano) o corte (cima plana), o la señal de entrada es demasiado grande.
  • Solución: Reduce la amplitud de entrada (V2); revisa las resistencias de polarización (R1, R2) para centrar el punto Q.
• Síntoma: Ganancia baja (Salida ≈ Entrada).
  • Causa: El condensador de bypass C3 falta, está suelto o es demasiado pequeño.
  • Solución: Asegúrate de que C3 esté conectado sólidamente en paralelo con R4. Esto cortocircuita la resistencia del emisor para señales de CA, maximizando la ganancia.

Posibles mejoras y extensiones

1. Control de volumen: Reemplaza R2 (o añade un potenciómetro antes de C1) con un potenciómetro de 10 kΩ para atenuar la señal de entrada.
2. Aumento de potencia: Añade una segunda etapa de transistor (Seguidor de emisor / Clase B push-pull) después de VOUT para manejar un pequeño altavoz de 8 Ω en lugar de solo observar el voltaje en un osciloscopio.

Más Casos Prácticos en Prometeo.blog

Carlos Núñez Zorrilla

Electronics & Computer Engineer

Ingeniero Superior en Electrónica de Telecomunicaciones e Ingeniero en Informática (titulaciones oficiales en España).

Sígueme:

¿Quiénes somos?

Nivel: Básico. Objetivo: Comprender el corte y la saturación del BJT para controlar una carga (LED) con una pequeña señal de control.

Objetivo y caso de uso

En este caso práctico, construirás un circuito utilizando un Transistor de Unión Bipolar (BJT) NPN para encender y apagar una carga de alta corriente (un LED) mediante una señal de control de baja corriente activada por un pulsador.

Por qué es útil:
* Interfaz con microcontroladores: Permite que pines de baja potencia (como los de un Arduino o ESP32) manejen cargas de mayor corriente.
* Actuación de sensores: Permite que señales débiles de sensores (como LDRs o termistores) activen luces o alarmas.
* Protección de componentes: Separa el circuito de control sensible del circuito de potencia.
* Conmutación lógica: Forma el bloque de construcción fundamental de las puertas lógicas digitales.

Resultado esperado:
* Estado de reposo (Botón soltado): El transistor está en Corte. IC ≈ 0 mA, el LED está APAGADO, y VCE ≈ Vsupply.
* Estado activo (Botón presionado): El transistor entra en Saturación. El LED está ENCENDIDO.
* Voltaje de saturación: VCE cae aproximadamente a $0.1$ V – $0.2$ V.
* Umbral de Base: VBE se estabiliza alrededor de $0.7$ V cuando el transistor está conduciendo.

Público objetivo: Estudiantes de electrónica de nivel básico.

Materiales

• V1: Batería de 9 V CC o fuente de alimentación, función: Alimentación principal del circuito.
• S1: Pulsador táctil (Normalmente Abierto), función: Disparador de entrada del usuario.
• R1: Resistencia de 10 kΩ, función: Limitación de corriente de Base (para asegurar la saturación sin dañar la Base).
• R2: Resistencia de 100 kΩ, función: Resistencia pull-down (mantiene la Base a 0 V cuando S1 está abierto).
• R3: Resistencia de 330 Ω, función: Protección limitadora de corriente del LED.
• Q1: Transistor NPN 2N2222 (o BC547), función: Interruptor electrónico.
• D1: LED rojo, función: Indicador visual de carga.

Guía de conexionado

Esta guía utiliza nombres de nodos específicos para ayudarte a visualizar las conexiones.
* Nodos de alimentación: Conecta el positivo de V1 al nodo VCC y el negativo al nodo 0 (GND).
* Etapa de entrada:
* Conecta un lado de S1 a VCC.
* Conecta el otro lado de S1 al nodo INPUT_SIG.
* Conecta R1 (10 kΩ) entre INPUT_SIG y el nodo BASE.
* Conecta R2 (100 kΩ) entre el nodo BASE y el nodo 0 (GND).
* Conexiones del transistor:
* Conecta la Base de Q1 al nodo BASE.
* Conecta el Emisor de Q1 directamente al nodo 0 (GND).
* Conecta el Colector de Q1 al nodo COLL.
* Carga de salida:
* Conecta R3 (330 Ω) entre VCC y el nodo LED_ANODE.
* Conecta el Ánodo (patilla larga) de D1 al nodo LED_ANODE.
* Conecta el Cátodo (patilla corta, lado plano) de D1 al nodo COLL.

Diagrama de bloques conceptual

Esquemático

Title: Practical case: The transistor as a light switch

1. CONTROL PATH (Input Stage)
   Flow: VCC triggers the Base when S1 is pressed. R2 ensures Base is 0 V when S1 is open.

   [ VCC ] --> [ S1: Button ] --(INPUT_SIG)--> [ R1: 10k ] --(BASE)--+--> [ Q1: Base ]
                                                                     |
                                                                     +--> [ R2: 100k ] --> [ GND ]

2. LOAD PATH (Output Stage)
   Flow: Current flows from VCC through the LED into the Transistor Collector.

   [ VCC ] --> [ R3: 330R ] --(LED_ANODE)--> [ D1: Red LED ] --(COLL)--> [ Q1: Collector ]

3. COMMON RETURN (Grounding)
   Flow: The transistor completes the circuit to Ground.

   [ Q1: Emitter ] --> [ GND ]

Diagrama eléctrico

🔒 Este diagrama eléctrico es premium. Con el pase de 7 días o la suscripción mensual podrás desbloquear el material didáctico completo y el pack PDF listo para imprimir.🔓 Ver planes de acceso premium

Mediciones y pruebas

Realiza estos pasos con un multímetro para verificar las regiones de operación del transistor.

1. Prueba de región de corte (Interruptor abierto):

   • Asegúrate de que S1 no esté presionado.
   • Mide el voltaje entre Base y Emisor (VBE). El resultado debe ser 0 V.
   • Mide el voltaje entre Colector y Emisor (VCE). El resultado debe ser cercano a 9 V (voltaje de la fuente), indicando que el interruptor está abierto.
   • Observa D1: Debe estar APAGADO.

2. Prueba de región de saturación (Interruptor cerrado):

   • Presiona y mantén S1.
   • Mide el voltaje entre Base y Emisor (VBE). El resultado debe ser aproximadamente de 0.65 V a 0.75 V.
   • Mide el voltaje entre Colector y Emisor (VCE). El resultado debe caer a < 0.2 V. Esta caída de voltaje demuestra que el transistor está actuando como un interruptor cerrado (Saturación).
   • Observa D1: Debe ENCENDERSE con brillo.

Netlist SPICE y simulación

Netlist SPICE de referencia (ngspice) — extractoNetlist SPICE completo (ngspice)

* Practical case: The transistor as a light switch
* Improved Netlist with robust switch modelling

.width out=256

* --- Power Supply ---
* V1: 9 V DC battery (Main circuit power)
V1 VCC 0 DC 9

* --- User Input Trigger (S1) ---
* S1: Tactile Push-button (Normally Open) connecting VCC to INPUT_SIG.
* Modeled using a Voltage-Controlled Switch (S1) driven by a control pulse (V_ACT).
* V_ACT simulates the user pressing the button (Logic 0 -> 1 -> 0).
V_ACT ACTUATE 0 PULSE(0 5 1ms 100u 100u 5ms 20ms)
S1 VCC INPUT_SIG ACTUATE 0 SW_TACTILE

* --- Input Stage ---
* R1: 10 kOhm, Base current limiting
R1 INPUT_SIG BASE 10k

* ... (truncated in public view) ...

Copia este contenido en un archivo .cir y ejecútalo con ngspice.

🔒 Parte del contenido de esta sección es premium. Con el pase de 7 días o la suscripción mensual tendrás acceso al contenido completo (materiales, conexionado, compilación detallada, validación paso a paso, troubleshooting, mejoras/variantes y checklist) y podrás descargar el pack PDF listo para imprimir.

🔓 Ver planes de acceso premium

* Practical case: The transistor as a light switch
* Improved Netlist with robust switch modelling

.width out=256

* --- Power Supply ---
* V1: 9 V DC battery (Main circuit power)
V1 VCC 0 DC 9

* --- User Input Trigger (S1) ---
* S1: Tactile Push-button (Normally Open) connecting VCC to INPUT_SIG.
* Modeled using a Voltage-Controlled Switch (S1) driven by a control pulse (V_ACT).
* V_ACT simulates the user pressing the button (Logic 0 -> 1 -> 0).
V_ACT ACTUATE 0 PULSE(0 5 1ms 100u 100u 5ms 20ms)
S1 VCC INPUT_SIG ACTUATE 0 SW_TACTILE

* --- Input Stage ---
* R1: 10 kOhm, Base current limiting
R1 INPUT_SIG BASE 10k

* R2: 100 kOhm, Pull-down resistor (keeps Base low when S1 is open)
R2 BASE 0 100k

* --- Transistor Switch ---
* Q1: 2N2222 NPN Transistor
* Connections: Collector=COLL, Base=BASE, Emitter=0(GND)
Q1 COLL BASE 0 2N2222

* --- Output Load ---
* R3: 330 Ohm, LED current limiting resistor
R3 VCC LED_ANODE 330

* D1: Red LED
* Connections: Anode=LED_ANODE, Cathode=COLL
D1 LED_ANODE COLL RED_LED

* --- Component Models ---
* Switch Model: Added hysteresis (Vh) and relaxed Ron for better convergence
.model SW_TACTILE SW(Vt=2.5 Vh=0.1 Ron=1 Roff=100Meg)

* Transistor Model: Standard 2N2222 parameters
.model 2N2222 NPN(IS=1E-14 VAF=100 BF=200 IKF=0.3 XTB=1.5 BR=3 CJC=8p CJE=25p TR=46.9n TF=411p ITF=0.6 VTF=1.7 XTF=3 RB=10 RC=1 RE=0.1)

* LED Model: Generic Red LED parameters
.model RED_LED D(IS=93.2p RS=42m N=3.73 BV=5 IBV=10u CJO=2.97p VJ=0.75 M=0.33 TT=4.32u)

* --- Analysis Commands ---
.op
* Simulate for 10ms to capture the button press event
.tran 100u 10ms

* --- Output Directives ---
* Printing INPUT (Switch output) and OUTPUT (Collector voltage) first
.print tran V(INPUT_SIG) V(COLL) V(BASE) V(LED_ANODE) V(ACTUATE)

.end

Resultados de Simulación (Transitorio)

Show raw data table (170 rows)

Index   time            v(input_sig)    v(coll)         v(base)         v(led_anode)    v(actuate)
0	0.000000e+00	9.890018e-03	8.982941e+00	8.991007e-03	9.000000e+00	0.000000e+00
1	1.000000e-06	9.890019e-03	8.982941e+00	8.991008e-03	9.000000e+00	0.000000e+00
2	2.000000e-06	9.890019e-03	8.982941e+00	8.991008e-03	9.000000e+00	0.000000e+00
3	4.000000e-06	9.890021e-03	8.982941e+00	8.991010e-03	9.000000e+00	0.000000e+00
4	8.000000e-06	9.890021e-03	8.982941e+00	8.991010e-03	9.000000e+00	0.000000e+00
5	1.600000e-05	9.890021e-03	8.982941e+00	8.991010e-03	9.000000e+00	0.000000e+00
6	3.200000e-05	9.890021e-03	8.982941e+00	8.991010e-03	9.000000e+00	0.000000e+00
7	6.400000e-05	9.890021e-03	8.982942e+00	8.991010e-03	9.000000e+00	0.000000e+00
8	1.280000e-04	9.890021e-03	8.982942e+00	8.991010e-03	9.000000e+00	0.000000e+00
9	2.280000e-04	9.890021e-03	8.982943e+00	8.991010e-03	9.000000e+00	0.000000e+00
10	3.280000e-04	9.890021e-03	8.982944e+00	8.991010e-03	9.000000e+00	0.000000e+00
11	4.280000e-04	9.890021e-03	8.982945e+00	8.991010e-03	9.000000e+00	0.000000e+00
12	5.280000e-04	9.890021e-03	8.982946e+00	8.991010e-03	9.000000e+00	0.000000e+00
13	6.280000e-04	9.890021e-03	8.982947e+00	8.991010e-03	9.000000e+00	0.000000e+00
14	7.280000e-04	9.890021e-03	8.982948e+00	8.991010e-03	9.000000e+00	0.000000e+00
15	8.280000e-04	9.890021e-03	8.982949e+00	8.991010e-03	9.000000e+00	0.000000e+00
16	9.280000e-04	9.890021e-03	8.982950e+00	8.991010e-03	9.000000e+00	0.000000e+00
17	1.000000e-03	9.890021e-03	8.982950e+00	8.991010e-03	9.000000e+00	0.000000e+00
18	1.010000e-03	9.890021e-03	8.982951e+00	8.991010e-03	9.000000e+00	5.000000e-01
19	1.027500e-03	9.890021e-03	8.982951e+00	8.991010e-03	9.000000e+00	1.375000e+00
20	1.032344e-03	9.890021e-03	8.982951e+00	8.991010e-03	9.000000e+00	1.617187e+00
21	1.040820e-03	9.890021e-03	8.982951e+00	8.991010e-03	9.000000e+00	2.041016e+00
22	1.043167e-03	9.890021e-03	8.982951e+00	8.991010e-03	9.000000e+00	2.158325e+00
23	1.047272e-03	9.890021e-03	8.982951e+00	8.991010e-03	9.000000e+00	2.363617e+00
... (146 more rows) ...

Errores comunes y cómo evitarlos

1. Intercambiar Colector y Emisor:
   • Error: El LED se enciende pero se ve tenue o no conmuta completamente. El transistor puede sobrecalentarse.
   • Solución: Verifica el pin-out del 2N2222 (E-B-C o C-B-E dependiendo del encapsulado/hoja de datos específica).
2. Omitir la resistencia de Base (R1):
   • Error: Conectar el interruptor directamente a la Base provoca un flujo masivo de corriente de Base a Emisor, destruyendo el transistor instantáneamente.
   • Solución: Incluye siempre una resistencia limitadora (R1) en serie con la Base.
3. Base flotante (Falta R2):
   • Error: El LED puede parpadear o brillar débilmente cuando el interruptor está abierto porque la Base capta ruido electromagnético.
   • Solución: Asegúrate de que R2 (Pull-down) esté conectada a tierra para descargar la capacitancia de la Base cuando el interruptor esté abierto.

Solución de problemas

• Síntoma: El LED está siempre ENCENDIDO, incluso cuando no se presiona el botón.
  • Causa: Cortocircuito interno C-E en el transistor o R2 falta/desconectada.
  • Solución: Reemplaza Q1 y verifica la conexión de R2 a Tierra.
• Síntoma: El LED no se ENCIENDE cuando se presiona el botón.
  • Causa: LED conectado al revés, valor de R1 demasiado alto (impidiendo la saturación) o R3 demasiado alta.
  • Solución: Comprueba la polaridad del LED. Verifica que R1 sea de 10 kΩ y R3 de 330 Ω.
• Síntoma: El LED es muy tenue cuando está ENCENDIDO.
  • Causa: El transistor está en la región «Activa», no en «Saturación».
  • Solución: Disminuye ligeramente R1 (p. ej., a 4.7 kΩ) para aumentar la corriente de Base (IB) y forzar la saturación completa.

Posibles mejoras y extensiones

1. Control de alta potencia: Reemplaza el LED y R3 con un relé de 9 V (recuerda añadir un diodo flyback en paralelo con la bobina del relé) para controlar una lámpara doméstica.
2. Luz nocturna automática: Reemplaza el pulsador táctil (S1) con una LDR (Fotorresistencia) y ajusta la posición de las resistencias para crear un sensor que encienda el LED en la oscuridad.

Más Casos Prácticos en Prometeo.blog

Carlos Núñez Zorrilla

Electronics & Computer Engineer

Ingeniero Superior en Electrónica de Telecomunicaciones e Ingeniero en Informática (titulaciones oficiales en España).

Sígueme:

¿Quiénes somos?

Introducción

Recuerdo la primera vez que vi un transistor en acción, un pequeño componente que encendió mi curiosidad por la electrónica. Desde entonces, he aprendido que es fundamental para el funcionamiento de muchos dispositivos que usamos a diario. Los transistores son la base de la mayoría de los dispositivos electrónicos modernos, desde radios y televisores hasta computadoras y teléfonos inteligentes. A medida que avancemos en este tutorial, exploraremos en profundidad su funcionamiento, aplicaciones y cómo evitar errores comunes al trabajar con ellos. El transistor, aunque pequeño, tiene un impacto monumental en la tecnología actual, y entender su funcionamiento es clave para cualquier aficionado a la electrónica.

Para qué se usa y cómo funciona

El transistor es un componente electrónico esencial en la electrónica moderna. Su función principal es actuar como un interruptor o amplificador. Este pequeño dispositivo puede controlar grandes corrientes eléctricas utilizando una señal de menor potencia, lo que lo convierte en un componente clave en circuitos de amplificación, conmutación y procesamiento de señales.

Principio de funcionamiento

Un transistor puede ser de tipo NPN o PNP, dependiendo de su estructura interna y de cómo se conectan los materiales semiconductores. En el caso del transistor NPN, se utiliza un semiconductor tipo N (con exceso de electrones) en el medio, mientras que el tipo P (con escasez de electrones) se utiliza en las capas exteriores. Para el PNP, el funcionamiento es invertido. La corriente que fluye a través de la base controla el flujo de corriente entre el colector y el emisor.

Cuando se aplica una pequeña corriente a la base de un transistor NPN, permite que una corriente mayor fluya del emisor al colector. Esto se debe a que la corriente de la base crea un campo eléctrico que facilita el movimiento de electrones desde el emisor hacia el colector. Por lo tanto, un pequeño cambio en la corriente de la base puede resultar en un cambio mucho mayor en la corriente que fluye entre el emisor y el colector, lo que permite amplificar señales.

Funciones

1. Amplificación: Un transistor puede aumentar la potencia de una señal débil. Por ejemplo, en un micrófono, el sonido se convierte en una señal eléctrica débil que un transistor puede amplificar para ser procesada y reproducida por un altavoz. Esta amplificación es esencial en aplicaciones de audio, donde se requiere que las señales sean lo suficientemente fuertes para ser escuchadas. En un amplificador de guitarra, por ejemplo, los transistores amplifican la señal de la guitarra para que pueda ser escuchada a través de un altavoz.

2. Conmutación: Los transistores pueden actuar como interruptores en circuitos. Por ejemplo, pueden encender o apagar un LED en respuesta a una señal de control. En este caso, el transistor permite que una corriente mayor fluya a través del LED cuando se aplica una pequeña corriente en la base, funcionando como un interruptor eficiente y rápido. Esto es particularmente útil en aplicaciones de control automático, donde se necesita encender o apagar dispositivos de manera precisa y rápida.

Aplicaciones comunes

Los transistores se utilizan en una variedad de aplicaciones, que incluyen:
– Amplificadores de audio: Donde se necesita aumentar la intensidad de la señal. Por ejemplo, en un amplificador de guitarra, los transistores amplifican la señal de la guitarra para que pueda ser escuchada a través de un altavoz.
– Fuentes de alimentación: Donde regulan la corriente y el voltaje. Los transistores en fuentes de alimentación conmutadas ayudan a convertir la corriente alterna en corriente continua, manteniendo un voltaje estable.
– Circuitos digitales: Donde se implementan funciones lógicas en computadoras y dispositivos electrónicos. Los transistores actúan como interruptores en circuitos lógicos, permitiendo el procesamiento de datos. Esto es fundamental en la construcción de puertas lógicas, que son la base de la computación moderna.
– Sistemas de control: Como los que se encuentran en electrodomésticos y automóviles. Por ejemplo, en un sistema de control de temperatura, los transistores pueden activar o desactivar un ventilador en función de la temperatura medida. Esto permite el funcionamiento eficiente de sistemas de climatización y refrigeración.

Estructura del transistor

La estructura básica de un transistor incluye tres partes: el emisor, la base y el colector. La base es la parte más delgada y controla el flujo de corriente entre el emisor y el colector. Cuando se aplica una pequeña corriente a la base, permite que una corriente mayor fluya del emisor al colector, amplificando así la señal. La disposición de los materiales semiconductores en el transistor es crucial para su funcionamiento, ya que determina cómo se comporta bajo diferentes condiciones.

Polaridad y conexión

Es fundamental conectar los transistores con la polaridad correcta. En un transistor NPN, el emisor se conecta a tierra, mientras que el colector se conecta a la carga. En un PNP, el colector se conecta a la fuente de voltaje y el emisor a la carga. Un error en la conexión puede dañar el transistor. Por lo tanto, es importante revisar las especificaciones del transistor y asegurarse de que se está utilizando el tipo correcto para la aplicación deseada. Además, es recomendable utilizar un multímetro para verificar la continuidad y la polaridad antes de energizar el circuito.

Parámetros eléctricos

Los transistores tienen varios parámetros eléctricos que determinan su funcionamiento, como la ganancia de corriente, la corriente máxima y la tensión máxima. Estos parámetros son cruciales para seleccionar el transistor adecuado para una aplicación específica. A continuación, se presentan algunos de los parámetros clave que se deben considerar:

Parámetros clave

Estos parámetros son esenciales para diseñar circuitos que utilicen transistores, ya que influyen en la elección del componente adecuado para cada aplicación. Por ejemplo, en un amplificador de audio, se buscará un transistor con alta ganancia de corriente para asegurar que las señales sean amplificadas adecuadamente. Además, es importante tener en cuenta la temperatura de operación, ya que un transistor que se calienta demasiado puede perder su eficacia o incluso dañarse.

Caso práctico real: Control de LED

Propósito: Aprender a usar un transistor para controlar un LED.
Tiempo estimado: 30 minutos.

Materiales

• 1 × transistor NPN — Componente clave del circuito.
• 1 × LED — Emisor de luz en el proyecto.
• 1 × resistencia de 220 Ω — Limita la corriente del LED.
• 1 × resistencia de 10 kΩ — Controla la base del transistor.
• 1 × interruptor — Permite activar o desactivar el circuito.
• 1 × batería de 9 V — Fuente de energía del circuito.
• 2 × cables (rojo y negro) — Conexiones positivas y negativas.
• 1 × protoboard — Facilita el montaje del proyecto.

Montaje paso a paso

1. Conectar la batería: Toma el cable negro y conéctalo a la línea negativa de la protoboard. Luego, conecta el terminal negativo de la batería de 9 V a esta línea. Conecta el cable rojo a la línea positiva de la protoboard y al terminal positivo de la batería.

2. Comprueba: La polaridad de la batería es correcta.

3. Colocar el transistor: Inserta el transistor en la protoboard. Asegúrate de identificar los pines: el emisor debe estar conectado a tierra (línea negativa), la base a un lado y el colector al LED.

4. Comprueba: La orientación del transistor es correcta.

5. Conectar el LED: Une el ánodo del LED (lado más largo) al colector del transistor. Luego, conecta el cátodo (lado más corto) a la resistencia de 220 Ω y, finalmente, conecta la otra pata de la resistencia a la línea positiva de la protoboard.

6. Comprueba: El LED está correctamente orientado y conectado.

7. Instalar la resistencia de base: Conecta una pata de la resistencia de 10 kΩ a la base del transistor y la otra pata a la línea positiva de la protoboard. Luego, conecta un lado del interruptor a la base del transistor y el otro lado a la línea negativa.

8. Comprueba: Todas las conexiones están firmes y correctas.

9. Probar el circuito: Activa el interruptor y observa si el LED se enciende. Si el LED no se enciende, revisa todas las conexiones y asegúrate de que el transistor esté bien orientado.

10. Comprueba: El LED se enciende al accionar el interruptor.

Prueba y validación

1. Verificar el funcionamiento: Una vez que el LED esté encendido, ajusta el interruptor para asegurarte de que el LED se apague cuando el interruptor está en la posición OFF. Repite el proceso varias veces para validar la consistencia.
2. Comprueba: El LED se apaga y enciende correctamente.

Amplía el proyecto

• Agrega más LEDs en paralelo y controla su brillo con un potenciómetro. Esto te permitirá experimentar con diferentes niveles de brillo y entender mejor cómo los transistores pueden manejar múltiples cargas.
• Experimenta con diferentes tipos de transistores para observar cambios en el comportamiento. Por ejemplo, prueba con transistores de diferentes gamas de corriente o tensión y observa cómo afectan el rendimiento del circuito.
• Implementa un circuito de temporizador para que el LED parpadee a intervalos. Esto se puede lograr utilizando un circuito RC (resistor-capacitor) que controle la base del transistor.
• Utiliza un microcontrolador, como un Arduino, para controlar el LED mediante un código. Esto te permitirá programar diferentes patrones de parpadeo y aprender sobre la integración de microcontroladores con componentes electrónicos.

Seguridad

• Usa siempre resistencias para limitar la corriente y evitar daños. Esto es especialmente importante cuando trabajas con LEDs, ya que una corriente excesiva puede quemarlos.
• Asegúrate de que el circuito esté desconectado antes de realizar cambios. Esto previene cortocircuitos y daños a los componentes.
• Evita tocar los componentes conectados a la energía para prevenir descargas. Aunque los voltajes de la mayoría de los circuitos de baja potencia son seguros, siempre es mejor ser precavido.
• Verifica las especificaciones de cada componente para evitar sobrecargas. Asegúrate de que las resistencias y transistores que utilices estén dentro de los límites de corriente y tensión especificados.

Errores comunes y cómo evitarlos

• Conexiones incorrectas: Verifica cada conexión antes de energizar el circuito. Un error común es conectar la base o el colector en la posición incorrecta, lo que puede causar que el transistor no funcione como se espera.
• No usar resistencias: Siempre usa resistencias para proteger los LEDs y transistores. Sin una resistencia adecuada, puedes dañar permanentemente el LED o el transistor.
• Confundir polaridades: Asegúrate de identificar correctamente los pines del transistor y la polaridad de los LEDs. Un transistor NPN y PNP tienen conexiones diferentes, y confundirlas puede llevar a fallos en el circuito.
• No comprobar componentes: Inspecciona todos los componentes antes de su uso para asegurarte de que están en buen estado. Un transistor dañado puede no funcionar correctamente y causar confusión en el montaje.
• Montaje desordenado: Mantén un orden en el protoboard para facilitar la identificación de conexiones. Un montaje desordenado puede complicar la solución de problemas y hacer que sea difícil rastrear errores.

Conclusión

El transistor es un componente clave en la electrónica que permite amplificar y controlar señales eléctricas. Aprender a usarlo es fundamental para cualquier entusiasta de la electrónica. Te animo a que pruebes este proyecto y experimentes con sus aplicaciones. ¡Diviértete creando!
Más información en prometeo.blog

Lecturas de terceros

• Tutorial: Cómo diseñar un circuito con transistores para controlar dispositivos de bajo consumo
• Tutorial de Transistor de Micro:Bit para Motor de Ventilador
• Curso de Fundamentos de Transistores

Carlos Núñez Zorrilla

Electronics & Computer Engineer

Ingeniero Superior en Electrónica de Telecomunicaciones e Ingeniero en Informática (titulaciones oficiales en España).

Sígueme:

¿Quiénes somos?
