Caso práctico: Divisor de frecuencia por 2, 4 y 8

Prototipo de Divisor de frecuencia por 2, 4 y 8 (Maker Style)

Nivel: Básico – Verificar la relación de división de frecuencia en las salidas Q de un contador binario con respecto al reloj.

Objetivo y caso de uso

En este caso práctico, construirá un circuito digital utilizando un contador binario de 4 bits (74HC393) para dividir la frecuencia de una señal de reloj de entrada por factores de 2 (2^1), 4 (2^2) y 8 (2^3).

  • Relojes digitales: Se utilizan para dividir señales de osciladores de cristal de alta frecuencia hasta 1 Hz para mantener el tiempo (segundos).
  • Síntesis de audio: Se utiliza para generar octavas más bajas a partir de un tono base (la reducción de la frecuencia a la mitad da como resultado un tono una octava más bajo).
  • Generación de velocidad de baudios: Se utiliza en la comunicación UART para derivar velocidades de transmisión de datos específicas a partir de un reloj maestro del sistema.
  • Contadores de direcciones: Se utilizan para secuenciar direcciones de memoria en microcontroladores.

Resultado esperado:
* Salida Q0: Una onda cuadrada con una frecuencia exactamente la mitad del reloj de entrada (f/2).
* Salida Q1: Una onda cuadrada con una frecuencia de un cuarto del reloj de entrada (f/4).
* Salida Q2: Una onda cuadrada con una frecuencia de un octavo del reloj de entrada (f/8).
* Público objetivo: Estudiantes de nivel básico y aficionados.

Materiales

  • V1: Fuente de alimentación de 5 V CC, función: Fuente de alimentación principal.
  • V_CLK: Generador de pulsos (0 V a 5 V, 1 kHz, ciclo de trabajo del 50%), función: Señal de reloj de entrada.
  • U1: 74HC393, función: Contador binario dual de 4 bits.
  • R1: Resistencia de 330 Ω, función: Limitación de corriente para el LED D1.
  • R2: Resistencia de 330 Ω, función: Limitación de corriente para el LED D2.
  • R3: Resistencia de 330 Ω, función: Limitación de corriente para el LED D3.
  • D1: LED rojo, función: Indicador visual para Q0 (f/2).
  • D2: LED verde, función: Indicador visual para Q1 (f/4).
  • D3: LED amarillo, función: Indicador visual para Q2 (f/8).
  • Scope: Osciloscopio de 4 canales, función: Análisis de formas de onda.

Pin-out del CI utilizado

Chip seleccionado: 74HC393 (Contador binario dual de 4 bits). Usaremos el primer bloque contador (Lado 1).

PinNombreFunción lógicaConexión en este caso
11CP (CLK)Entrada de reloj (Disparo por flanco de bajada)Conectado a CLK_IN
21MRReset maestro (Activo en alto)Conectado a 0 (GND)
31Q0Salida Bit 0 (Divide por 2)Conectado a Q0
41Q1Salida Bit 1 (Divide por 4)Conectado a Q1
51Q2Salida Bit 2 (Divide por 8)Conectado a Q2
7GNDTierraConectado a 0
14VCCAlimentación (+5 V)Conectado a VCC

Guía de conexionado

  • V1 se conecta entre el nodo VCC y el nodo 0 (GND).
  • U1 pin 14 se conecta al nodo VCC.
  • U1 pin 7 se conecta al nodo 0 (GND).
  • U1 pin 2 (Reset) se conecta al nodo 0 (GND) para habilitar el conteo.
  • V_CLK se conecta entre el nodo CLK_IN y el nodo 0 (GND).
  • U1 pin 1 se conecta al nodo CLK_IN.
  • U1 pin 3 se conecta al nodo Q0.
  • U1 pin 4 se conecta al nodo Q1.
  • U1 pin 5 se conecta al nodo Q2.
  • R1 se conecta entre el nodo Q0 y el nodo LED_Q0.
  • D1 el ánodo se conecta a LED_Q0, el cátodo se conecta a 0 (GND).
  • R2 se conecta entre el nodo Q1 y el nodo LED_Q1.
  • D2 el ánodo se conecta a LED_Q1, el cátodo se conecta a 0 (GND).
  • R3 se conecta entre el nodo Q2 y el nodo LED_Q2.
  • D3 el ánodo se conecta a LED_Q2, el cátodo se conecta a 0 (GND).

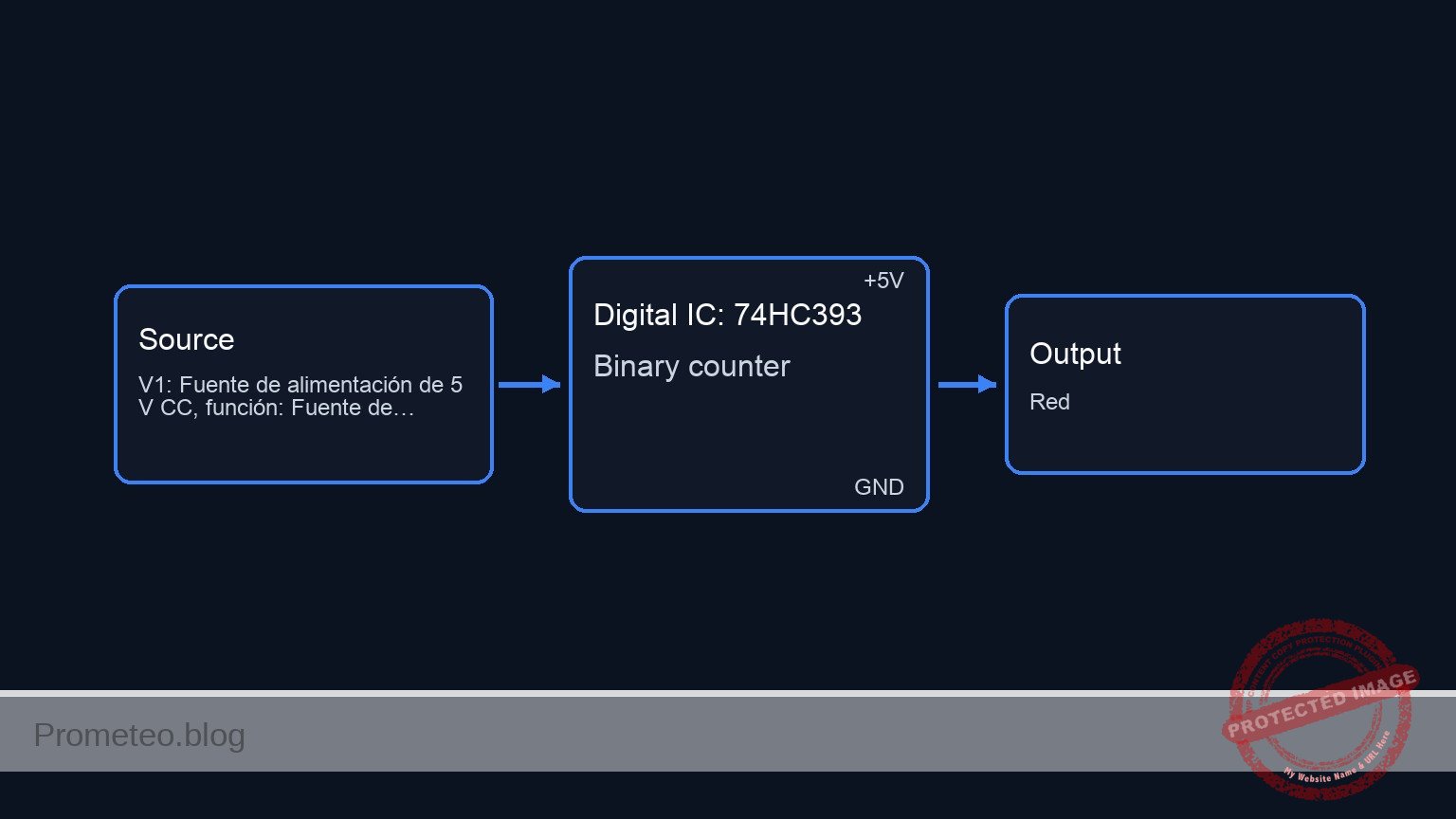

Diagrama de bloques conceptual

Conceptual block diagram — 74HC393 Binary counter
Lectura rápida: entradas → bloque principal → salida (actuador o medida). Resume el esquemático ASCII de la siguiente sección.

Esquemático

INPUTS                                   PROCESSING                                     OUTPUTS / LOADS
(Left)                                    (Center)                                          (Right)

                                   +-----------------------+
                                   |                       |
 [ V_CLK: 1kHz ] --(Pin 1: CP)---> |                       | --(Pin 3: Q0)--> [ R1: 330 ] --> [ D1: Red ] --> GND
                                   |                       |       |
                                   |      U1: 74HC393      |       '--------(Scope Ch1: f/2)
                                   |      Dual 4-bit       |
                                   |      Bin Counter      |
 [ GND ] ---------(Pin 2: MR)--->  |                       | --(Pin 4: Q1)--> [ R2: 330 ] --> [ D2: Grn ] --> GND
             (Reset Disabled)      |   (Power: VCC=Pin 14, |       |
                                   |           GND=Pin 7)  |       '--------(Scope Ch2: f/4)
                                   |                       |
                                   |                       |
                                   |                       | --(Pin 5: Q2)--> [ R3: 330 ] --> [ D3: Yel ] --> GND
                                   |                       |       |
                                   +-----------------------+       '--------(Scope Ch3: f/8)
Esquema Eléctrico

Mediciones y pruebas

Para validar el circuito, realice las siguientes mediciones utilizando el osciloscopio de 4 canales:

  1. Configuración: Conecte la pinza de tierra de todas las sondas del osciloscopio al nodo 0 (GND).
  2. Canal 1 (Entrada): Conecte a CLK_IN. Verifique que la frecuencia sea de 1 kHz.
  3. Canal 2 (Q0): Conecte a Q0. Mida la frecuencia. Debe ser 500 Hz ($1kHz / 2$).
  4. Canal 3 (Q1): Conecte a Q1. Mida la frecuencia. Debe ser 250 Hz ($1kHz / 4$).
  5. Canal 4 (Q2): Conecte a Q2. Mida la frecuencia. Debe ser 125 Hz ($1kHz / 8$).
  6. Comprobación visual: Si reduce la frecuencia del reloj de entrada a 10 Hz, debería ver a D1 parpadear más rápido, D2 más lento y D3 el más lento.

Netlist SPICE y simulación

Netlist SPICE de referencia (ngspice) — extractoNetlist SPICE completo (ngspice)

* Practical case: Frequency divider by 2, 4 and 8

.width out=256

* --- Models ---
* Generic LED Model
.model DLED D(IS=1e-14 N=2 RS=10 BV=5 IBV=10u CJO=10p)

* --- Power Supply ---
* V1: 5V Main Supply
V1 VCC 0 DC 5

* --- Input Signal ---
* V_CLK: 1kHz Pulse, 0V to 5V, 50% Duty Cycle
V_CLK CLK_IN 0 PULSE(0 5 0 1u 1u 0.5m 1m)

* --- Subcircuit: 74HC393 (Behavioral XSPICE) ---
* Dual 4-bit Binary Counter
* Implements Counter 1 logic using XSPICE primitives.
* Pinout (DIP-14): 1=1CP, 2=1MR, 3=1Q0, 4=1Q1, 5=1Q2, 6=1Q3, 7=GND
* ... (truncated in public view) ...

Copia este contenido en un archivo .cir y ejecútalo con ngspice.

🔒 Parte del contenido de esta sección es premium. Con el pase de 7 días o la suscripción mensual tendrás acceso al contenido completo (materiales, conexionado, compilación detallada, validación paso a paso, troubleshooting, mejoras/variantes y checklist) y podrás descargar el pack PDF listo para imprimir.

🔓 Ver planes de acceso premium

* Practical case: Frequency divider by 2, 4 and 8

.width out=256

* --- Models ---
* Generic LED Model
.model DLED D(IS=1e-14 N=2 RS=10 BV=5 IBV=10u CJO=10p)

* --- Power Supply ---
* V1: 5V Main Supply
V1 VCC 0 DC 5

* --- Input Signal ---
* V_CLK: 1kHz Pulse, 0V to 5V, 50% Duty Cycle
V_CLK CLK_IN 0 PULSE(0 5 0 1u 1u 0.5m 1m)

* --- Subcircuit: 74HC393 (Behavioral XSPICE) ---
* Dual 4-bit Binary Counter
* Implements Counter 1 logic using XSPICE primitives.
* Pinout (DIP-14): 1=1CP, 2=1MR, 3=1Q0, 4=1Q1, 5=1Q2, 6=1Q3, 7=GND
*                  8=2Q3, 9=2Q2, 10=2Q1, 11=2Q0, 12=2MR, 13=2CP, 14=VCC
.subckt 74HC393 1CP 1MR 1Q0 1Q1 1Q2 1Q3 GND 2Q3 2Q2 2Q1 2Q0 2MR 2CP VCC

    * ADC Bridge to read analog inputs (Clock and Reset)
    .model adc_mod adc_bridge(in_low=1.5 in_high=3.5)
    A_IN [1CP 1MR] [d_1cp d_1mr] adc_mod

    * ADC Bridge to read GND for Logic Low (used for SET inputs)
    A_GND [GND] [d_low] adc_mod

    * Logic Models
    .model inv_mod d_inverter(rise_delay=10n fall_delay=10n)
    .model dff_mod d_dff(clk_delay=10n rise_delay=10n fall_delay=10n)
    .model dac_mod dac_bridge(out_low=0.0 out_high=5.0)

    * --- Counter Logic (Side 1) ---
    * 74HC393 triggers on High-to-Low transition of CP.
    * XSPICE DFF triggers on Rising Edge. So we invert CP.
    A_INV1 d_1cp d_1cp_inv inv_mod

    * Stage 1 (Q0): Divider by 2
    * T-FF behavior: D = ~Q. Clock = ~CP. Reset = MR.
    * Port order: din clk set reset out nout
    A_DFF1 d_1q0_bar d_1cp_inv d_low d_1mr d_1q0 d_1q0_bar dff_mod

    * Stage 2 (Q1): Divider by 4
    * Ripples from Q0 Falling Edge.
    * Q0 Falling = ~Q0 Rising. Use d_1q0_bar as clock.
    A_DFF2 d_1q1_bar d_1q0_bar d_low d_1mr d_1q1 d_1q1_bar dff_mod

    * Stage 3 (Q2): Divider by 8
    * Ripples from Q1 Falling Edge. Use d_1q1_bar as clock.
    A_DFF3 d_1q2_bar d_1q1_bar d_low d_1mr d_1q2 d_1q2_bar dff_mod

    * Stage 4 (Q3): Divider by 16 (Not used externally but part of logic)
    A_DFF4 d_1q3_bar d_1q2_bar d_low d_1mr d_1q3 d_1q3_bar dff_mod

    * Drive Outputs
    A_OUT [d_1q0 d_1q1 d_1q2 d_1q3] [1Q0 1Q1 1Q2 1Q3] dac_mod

    * Side 2 is unused, inputs grounded in main circuit, outputs open.
.ends 74HC393

* --- Main Circuit Instances ---
* U1: 74HC393 Counter
* Pin connections based on Wiring Guide:
* 1(CLK_IN), 2(0/Reset), 3(Q0), 4(Q1), 5(Q2), 7(0/GND), 14(VCC)
* Unused outputs mapped to NC nodes. Unused inputs to 0.
* Subcircuit Pin Order: 1CP 1MR 1Q0 1Q1 1Q2 1Q3 GND 2Q3 2Q2 2Q1 2Q0 2MR 2CP VCC
XU1 CLK_IN 0 Q0 Q1 Q2 NC_1Q3 0 NC_2Q3 NC_2Q2 NC_2Q1 NC_2Q0 0 0 VCC 74HC393

* --- Output Paths (LEDs and Resistors) ---
* Path 1: Q0 -> R1 -> D1 (Red)
R1 Q0 LED_Q0 330
D1 LED_Q0 0 DLED

* Path 2: Q1 -> R2 -> D2 (Green)
R2 Q1 LED_Q1 330
D2 LED_Q1 0 DLED

* Path 3: Q2 -> R3 -> D3 (Yellow)
R3 Q2 LED_Q2 330
D3 LED_Q2 0 DLED

* --- Simulation & Output ---
.op
.tran 10u 20m
.print tran V(CLK_IN) V(Q0) V(Q1) V(Q2)

.end
* --- GPT review (BOM/Wiring/SPICE) ---
* circuit_ok=true
* simulation_summary: The simulation shows a clear binary counting sequence. CLK_IN is a 1kHz clock (period 1ms). Q0 toggles every 1ms (f/2, period 2ms). Q1 toggles every 2ms (f/4, period 4ms). Q2 toggles every 4ms (f/8, period 8ms). The outputs transition cleanly between 0V and 5V.
* bom_vs_spice equivalences ignored:
*   - LEDs (D1, D2, D3) are modeled using a generic diode model (DLED) with specific parameters.
*   - U1 (74HC393) is modeled as a behavioral subcircuit using XSPICE primitives (ADC/DAC bridges, DFFs) instead of a transistor-level model.
* overall_comment: The circuit is perfectly functional and accurately represents a 3-bit binary ripple counter (frequency divider). The behavioral model for the 74HC393 is correctly implemented with the necessary ADC/DAC bridges for XSPICE. The wiring matches the guide exactly, and the simulation results confirm the expected frequency division ratios (f/2, f/4, f/8). It is an excellent didactic example.
* --------------------------------------

Resultados de Simulación (Transitorio)

Resultados de Simulación (Transitorio)

Análisis: The simulation shows a clear binary counting sequence. CLK_IN is a 1kHz clock (period 1ms). Q0 toggles every 1ms (f/2, period 2ms). Q1 toggles every 2ms (f/4, period 4ms). Q2 toggles every 4ms (f/8, period 8ms). The outputs transition cleanly between 0V and 5V.
Show raw data table (3323 rows)
Index   time            v(clk_in)       v(q0)           v(q1)           v(q2)
0	0.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00
1	1.000000e-08	5.000000e-02	0.000000e+00	0.000000e+00	0.000000e+00
2	2.000000e-08	1.000000e-01	0.000000e+00	0.000000e+00	0.000000e+00
3	4.000000e-08	2.000000e-01	0.000000e+00	0.000000e+00	0.000000e+00
4	8.000000e-08	4.000000e-01	0.000000e+00	0.000000e+00	0.000000e+00
5	1.600000e-07	8.000000e-01	0.000000e+00	0.000000e+00	0.000000e+00
6	3.200000e-07	1.600000e+00	0.000000e+00	0.000000e+00	0.000000e+00
7	6.400000e-07	3.200000e+00	0.000000e+00	0.000000e+00	0.000000e+00
8	1.000000e-06	5.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00
9	1.064000e-06	5.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00
10	1.192000e-06	5.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00
11	1.448000e-06	5.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00
12	1.960000e-06	5.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00
13	2.984000e-06	5.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00
14	5.032000e-06	5.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00
15	9.128000e-06	5.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00
16	1.732000e-05	5.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00
17	2.732000e-05	5.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00
18	3.732000e-05	5.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00
19	4.732000e-05	5.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00
20	5.732000e-05	5.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00
21	6.732000e-05	5.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00
22	7.732000e-05	5.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00
23	8.732000e-05	5.000000e+00	0.000000e+00	0.000000e+00	0.000000e+00
... (3299 more rows) ...

Errores comunes y cómo evitarlos

  1. Dejar flotante el pin Master Reset (MR): Dejar el pin 2 desconectado provoca que el contador se reinicie aleatoriamente debido al ruido. Solución: Conecte siempre el pin MR a GND (Lógica 0) para un funcionamiento normal de conteo.
  2. Confundir los números de los pines: El 74HC393 tiene dos contadores en su interior. Los estudiantes a menudo mezclan los pines del Contador 1 y del Contador 2. Solución: Siga estrictamente la hoja de datos (datasheet) y utilice los pines 1, 2, 3, 4, 5 y 6 solo para el primer contador.
  3. Ignorar VCC/GND: Olvidar alimentar el chip conduce a una salida impredecible o sin actividad. Solución: Conecte siempre el Pin 14 a +5 V y el Pin 7 a GND antes de realizar pruebas.

Solución de problemas

  • Síntoma: Ningún LED se enciende y las salidas permanecen en 0 V.
    • Causa: El Master Reset (Pin 2) podría estar conectado a VCC en lugar de a GND.
    • Solución: Mueva la conexión del Pin 2 a GND.
  • Síntoma: Los LED están siempre encendidos o parpadean muy tenuemente.
    • Causa: La frecuencia es demasiado alta para que el ojo vea el parpadeo (por ejemplo, 1 kHz).
    • Solución: Utilice el osciloscopio para verificar la señal o reduzca la frecuencia de V_CLK a < 10 Hz para confirmación visual.
  • Síntoma: La frecuencia de salida es inestable o errática.
    • Causa: Fuente de alimentación ruidosa o falta de condensador de desacoplo.
    • Solución: Añada un condensador de 100 nF entre VCC y GND cerca del CI.

Posibles mejoras y extensiones

  1. Dividir por 16 y 256: Conecte en cascada el primer contador al segundo contador del chip U1 (conecte 1Q3 a 2CP) para lograr relaciones de división más altas hasta 256.
  2. Generador de audio variable: Conecte las salidas a un controlador de altavoz simple y utilice un potenciómetro variable en un temporizador 555 (como reloj) para escuchar cómo el tono cae por octavas al cambiar entre Q0, Q1 y Q2.

Más Casos Prácticos en Prometeo.blog

Encuentra este producto y/o libros sobre este tema en Amazon

Ir a Amazon

Como afiliado de Amazon, gano con las compras que cumplan los requisitos. Si compras a través de este enlace, ayudas a mantener este proyecto.

Quiz rápido

Pregunta 1: ¿Cuál es el componente principal utilizado en este circuito para la división de frecuencia?




Pregunta 2: ¿Qué operación realiza el contador binario sobre la frecuencia de la señal de reloj de entrada?




Pregunta 3: Si la frecuencia de entrada es 'f', ¿cuál es la frecuencia esperada en la salida Q0?




Pregunta 4: ¿Por qué factor divide la frecuencia la salida Q1 (2^2)?




Pregunta 5: Si la señal de reloj de entrada es de 100 Hz, ¿cuál será la frecuencia en la salida Q2 (división por 8)?




Pregunta 6: En el contexto de síntesis de audio, ¿qué resultado produce reducir la frecuencia a la mitad?




Pregunta 7: ¿Cuál es la utilidad de la división de frecuencia en los relojes digitales?




Pregunta 8: ¿De cuántos bits es el contador binario 74HC393 mencionado en el objetivo?




Pregunta 9: ¿Qué tipo de forma de onda se espera obtener en las salidas Q del contador?




Pregunta 10: ¿Para qué aplicación se utiliza la generación de velocidad de baudios mencionada en el contexto?




Carlos Núñez Zorrilla
Carlos Núñez Zorrilla
Electronics & Computer Engineer

Ingeniero Superior en Electrónica de Telecomunicaciones e Ingeniero en Informática (titulaciones oficiales en España).

Sígueme:

Entradas relacionadas

Scroll al inicio
