Caso práctico: Medición de corriente con shunt

Nivel: Medio – Utilice una resistencia de muy bajo valor para medir indirectamente la corriente de una carga de CC a través de la caída de tensión.

Objetivo y caso de uso

Construirá un circuito de corriente continua (CC) que cuenta con una carga ficticia (dummy load) principal y una resistencia en serie de bajo valor, conocida como shunt. Al medir la pequeña caída de tensión a través de este shunt, calculará indirectamente la corriente total que fluye por el circuito utilizando la Ley de Ohm.

Por qué es útil:
* Medición segura de alta corriente: Evita hacer pasar corrientes masivas directamente a través de los circuitos internos, potencialmente frágiles, de su multímetro.
* Monitorización continua: Permite que los microcontroladores o paneles analógicos realicen un seguimiento constante del consumo de energía sin abrir el circuito.
* Protección contra sobrecorriente: Proporciona una señal de tensión proporcional que puede activar un mecanismo de apagado si la corriente excede los límites seguros.
* Reducción de la tensión de carga (burden voltage): Personalizar el tamaño del shunt minimiza la interferencia que el instrumento de medición impone sobre el circuito en funcionamiento.

Resultado esperado:
* Generará una caída de tensión medible en el rango de los milivoltios a través de la resistencia shunt de lado bajo (low-side).
* Calculará correctamente la corriente de la carga ($I = V/R$) a partir de la tensión observada.
* Verificará la disipación de potencia (P = I^2 × R) del shunt para asegurar que opera dentro de límites térmicos seguros.

Público objetivo y nivel: Estudiantes de electrónica de nivel intermedio que aprenden técnicas de medición indirecta y cálculos de potencia.

Materiales

V1: fuente de alimentación de 12 V CC, función: fuente de energía principal
R_LOAD: resistencia de 24 Ω (10 W), función: carga principal de CC
R_SHUNT: resistencia de 1 Ω (1 W), función: shunt detector de corriente
VM1: Multímetro digital, función: medir la caída de tensión a través del shunt

Guía de conexionado

V1: conecta el terminal positivo al nodo VCC y el terminal negativo al nodo 0 (GND).
R_LOAD: se conecta entre el nodo VCC y el nodo SENSE.
R_SHUNT: se conecta entre el nodo SENSE y el nodo 0 (GND).
VM1: conecta la sonda positiva al nodo SENSE y la sonda negativa al nodo 0 (GND) para medir la caída de tensión a través del shunt.

Diagrama de bloques conceptual

Conceptual block diagram — Load & Shunt Resistor — Lectura rápida: entradas → bloque principal → salida (actuador o medida). Resume el esquemático ASCII de la siguiente sección.

Esquemático

[ V1: 12 V VCC ] --> [ R_LOAD: 24 Ω ] --(Node SENSE)--> [ R_SHUNT: 1 Ω ] --> GND
                                           |
                                           +--(+ probe)--> [ VM1: Multimeter ] --(- probe)--> GND

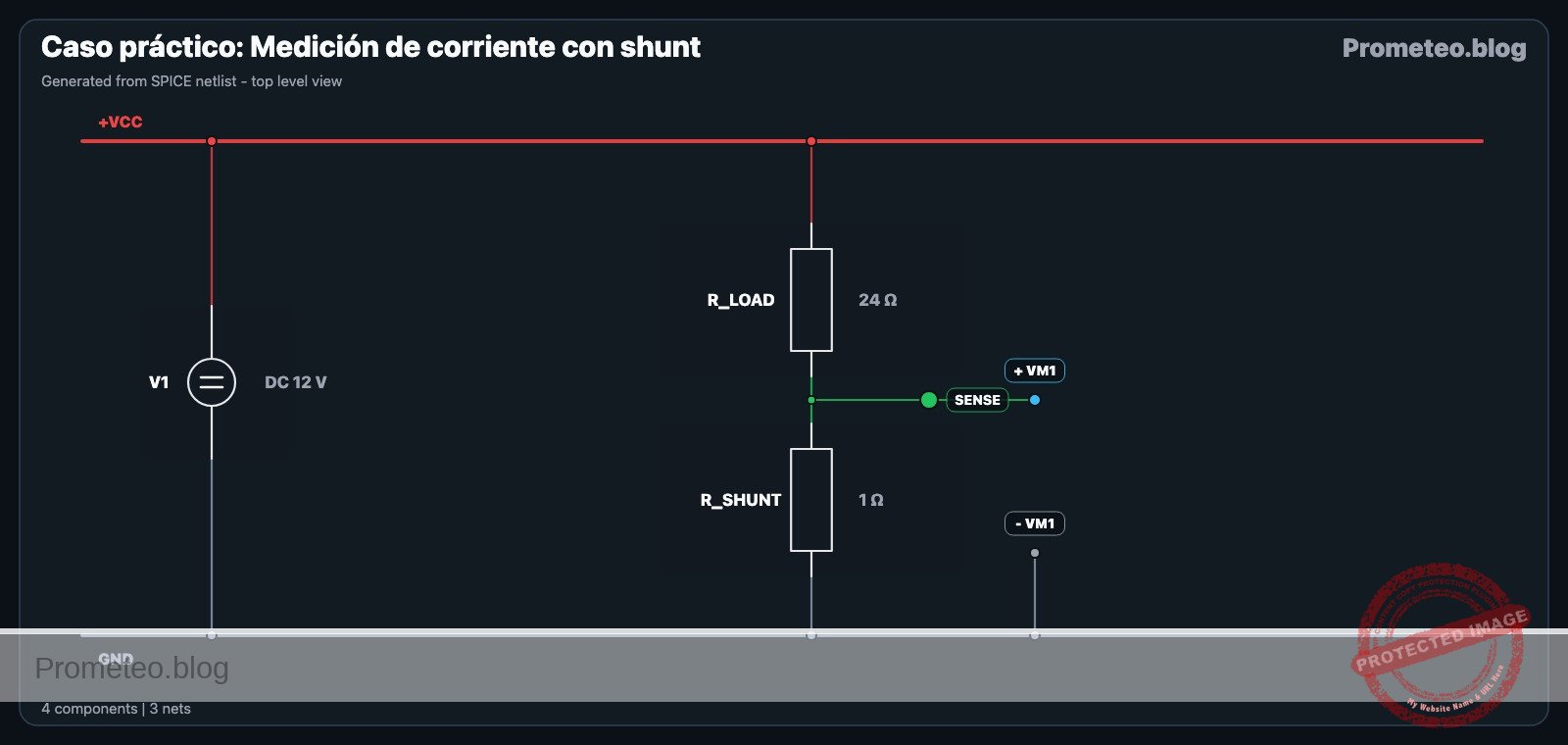

Esquema Eléctrico

Diagrama eléctrico

🔒 Este diagrama eléctrico es premium. Con el pase de 7 días o la suscripción mensual podrás desbloquear el material didáctico completo y el pack PDF listo para imprimir.🔓 Ver planes de acceso premium

Mediciones y pruebas

Verificar la fuente de alimentación: Encienda V1 y mida la tensión en el nodo VCC con respecto al nodo 0. Debería leer exactamente 12 V.
Medir la tensión del shunt (Vshunt): Configure su multímetro en el rango de milivoltios o voltios de CC. Mida la tensión en el nodo SENSE con respecto al nodo 0. Con una carga de 24 Ω y un shunt de 1 Ω (25 Ω en total), debería medir aproximadamente 480 mV (0.48 V).
Calcular la corriente: Utilice la ley de Ohm (I = Vshunt / Rshunt). Divida la medición de 0.48 V por 1 Ω. La corriente total que fluye por el circuito es de 480 mA (0.48 A).
Calcular la disipación de potencia: Calcule la potencia disipada por el shunt usando P = Vshunt × I. En este caso, 0.48 V × 0.48 A = 0.23 W. Debido a que seleccionamos una resistencia de 1 W, está operando de manera segura dentro de sus límites.
Medir la caída de tensión de la carga: Mida la tensión entre el nodo VCC y el nodo SENSE. Debería ser aproximadamente 11.52 V, confirmando que el shunt «roba» muy poca tensión de la carga principal.

Netlist SPICE y simulación

Netlist SPICE de referencia (ngspice)

* Practical case: Current measurement with shunt
.width out=256

* Main power source
V1 VCC 0 DC 12

* Primary DC load
R_LOAD VCC SENSE 24

* Current sensing shunt
R_SHUNT SENSE 0 1

* Simulation commands
.op
.tran 1u 100u

* Print the input voltage and the voltage drop across the shunt (VM1)
.print tran V(VCC) V(SENSE)

.end

Copia este contenido en un archivo .cir y ejecútalo con ngspice.

Resultados de Simulación (Transitorio)

Análisis: The simulation shows a constant 12V supply at VCC and a constant 0.48V at the SENSE node. This perfectly matches the theoretical voltage divider calculation (12V * 1Ω / 25Ω = 0.48V), indicating a current of 0.48A.

Show raw data table (108 rows)

Index   time            v(vcc)          v(sense)
0	0.000000e+00	1.200000e+01	4.800000e-01
1	1.000000e-08	1.200000e+01	4.800000e-01
2	2.000000e-08	1.200000e+01	4.800000e-01
3	4.000000e-08	1.200000e+01	4.800000e-01
4	8.000000e-08	1.200000e+01	4.800000e-01
5	1.600000e-07	1.200000e+01	4.800000e-01
6	3.200000e-07	1.200000e+01	4.800000e-01
7	6.400000e-07	1.200000e+01	4.800000e-01
8	1.280000e-06	1.200000e+01	4.800000e-01
9	2.280000e-06	1.200000e+01	4.800000e-01
10	3.280000e-06	1.200000e+01	4.800000e-01
11	4.280000e-06	1.200000e+01	4.800000e-01
12	5.280000e-06	1.200000e+01	4.800000e-01
13	6.280000e-06	1.200000e+01	4.800000e-01
14	7.280000e-06	1.200000e+01	4.800000e-01
15	8.280000e-06	1.200000e+01	4.800000e-01
16	9.280000e-06	1.200000e+01	4.800000e-01
17	1.028000e-05	1.200000e+01	4.800000e-01
18	1.128000e-05	1.200000e+01	4.800000e-01
19	1.228000e-05	1.200000e+01	4.800000e-01
20	1.328000e-05	1.200000e+01	4.800000e-01
21	1.428000e-05	1.200000e+01	4.800000e-01
22	1.528000e-05	1.200000e+01	4.800000e-01
23	1.628000e-05	1.200000e+01	4.800000e-01
... (84 more rows) ...

Errores comunes y cómo evitarlos

Usar un shunt con demasiada resistencia: Si el valor del shunt es demasiado alto (ej. 100 Ω), crea una «tensión de carga» (burden voltage) masiva, privando a la carga real de energía y alterando el comportamiento del circuito. Utilice siempre valores bajos (típicamente 1 Ω, 0.1 Ω, o incluso miliohmios).
Ignorar la potencia nominal del shunt: Una resistencia que reduce incluso una fracción de voltio puede disipar un calor sustancial si la corriente es alta. Calcule siempre P = I^2 × R y seleccione una resistencia con el doble de la potencia calculada.
Medir la corriente directamente a través del shunt: Configurar el multímetro en modo «Amperios» y ponerlo en paralelo con el shunt provocará un cortocircuito en el shunt, lo que podría fundir el fusible interno del multímetro. Utilice siempre el modo «Voltaje» para medir la caída de tensión a través del shunt.

Solución de problemas

Síntoma: El multímetro lee 0 V a través del shunt.
- Causa: El circuito está abierto; la energía no llega a la carga o R_SHUNT está en cortocircuito.
- Solución: Compruebe la continuidad de todos los cables, asegúrese de que la fuente de alimentación esté encendida y confirme que la carga esté conectada correctamente.
Síntoma: La resistencia shunt humea o se calienta peligrosamente.
- Causa: La corriente excede la potencia nominal del shunt, o R_LOAD ha sido puenteada (creando un cortocircuito directo a través del shunt).
- Solución: Apague la alimentación inmediatamente. Verifique que R_LOAD no esté puenteada y reemplace el shunt por uno de mayor potencia nominal si es necesario.
Síntoma: La corriente calculada parece mucho menor que el consumo esperado de la carga.
- Causa: La resistencia de los cables de conexión o los contactos de la protoboard actúan como un shunt secundario no medido, sumándose a la resistencia total del circuito.
- Solución: Asegúrese de utilizar cables cortos y gruesos para las conexiones de alimentación. Considere cambiar a una configuración de medición de 4 hilos (Kelvin) para obtener una precisión extrema.

Posibles mejoras y extensiones

Añadir un amplificador detector de corriente: Conecte un amplificador operacional (Op-Amp) a través de R_SHUNT en una configuración no inversora para amplificar la pequeña señal de milivoltios y convertirla en una señal robusta de 0-5 V fácilmente legible por el ADC de un microcontrolador.
Implementar medición de lado alto (high-side): Mueva R_SHUNT al «lado alto» (entre VCC y R_LOAD). Utilice un CI dedicado a la detección de corriente de lado alto (como el INA219) para medir la tensión diferencial, demostrando que la corriente se puede medir antes de que llegue a la carga mientras se mantiene la carga estrictamente conectada a tierra.
