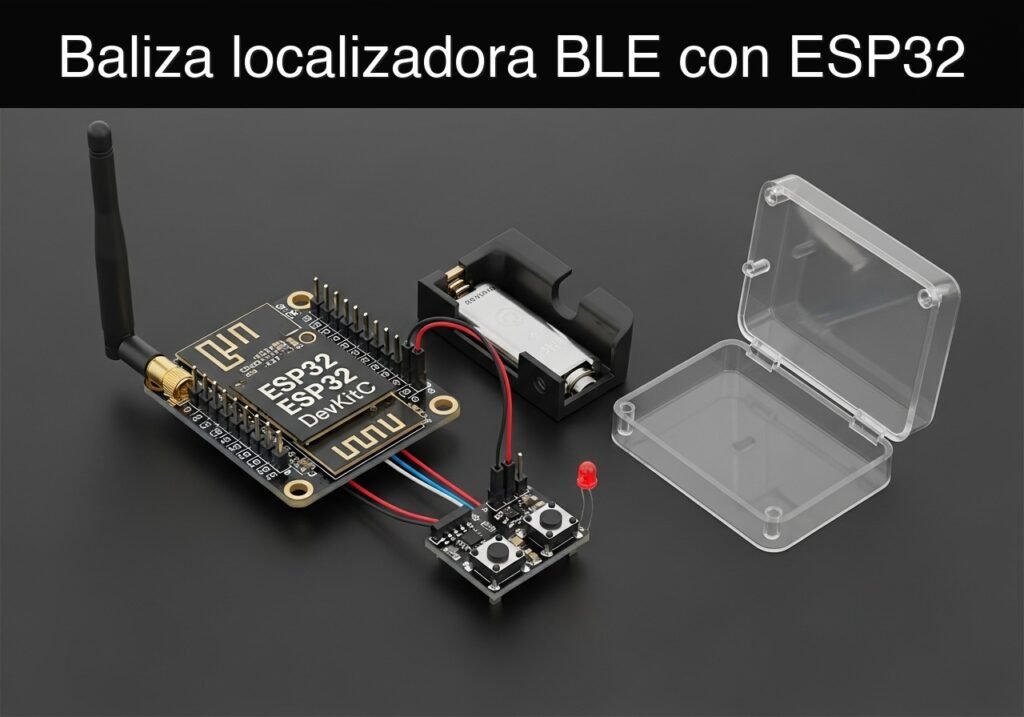

Caso práctico: Baliza localizadora BLE con ESP32

case-device-block-diagram,
.prometeo-educational-note,
.prometeo-device-postcode-section,
.prometeo-device-section-card {
margin: 2.4rem 0;
padding: 1.45rem 1.55rem;
border: 1px solid rgba(148, 163, 184, 0.30);
border-radius: 14px;
background:
linear-gradient(135deg, rgba(30, 41, 59, 0.50), rgba(15, 23, 42, 0.18)),
rgba(17, 24, 39, 0.48);
box-shadow: 0 18px 48px rgba(0, 0, 0, 0.20);
}
.case-objective > h2:first-of-type,
.case-device-block-diagram > h2:first-of-type,
.prometeo-device-postcode-section > h2:first-of-type,
.prometeo-device-section-card > h2:first-of-type {
margin-top: 0;
}
.prometeo-device-section-card > :last-child,
.case-objective > :last-child,
.case-device-block-diagram > :last-child,
.prometeo-device-postcode-section > :last-child {
margin-bottom: 0;
}
.prometeo-device-section-card.prometeo-device-section-card-code {
border-left: 4px solid rgba(56, 189, 248, 0.86);
background:
linear-gradient(135deg, rgba(8, 47, 73, 0.42), rgba(15, 23, 42, 0.18)),
rgba(15, 23, 42, 0.58);
}
.prometeo-device-section-card.prometeo-device-section-card-compact {
padding: 1.2rem 1.35rem;
}
.prometeo-device-section-card pre,
.case-objective pre,
.case-device-block-diagram pre,
.prometeo-device-postcode-section pre {
max-width: 100%;
}
.prometeo-device-postcode-section .prometeo-device-flow-item {
background:
linear-gradient(135deg, rgba(15, 23, 42, 0.50), rgba(30, 41, 59, 0.28)),
rgba(15, 23, 42, 0.28);
}
@media print {
.case-objective,
.case-device-block-diagram,
.prometeo-educational-note,
.prometeo-device-postcode-section,
.prometeo-device-section-card {
background: #fff;
color: #111827;
box-shadow: none;
break-inside: avoid;
page-break-inside: avoid;
}
}

Objetivo y caso de uso

Qué construirás: Una baliza localizadora de herramientas por Bluetooth de Baja Energía (BLE) que se acopla al equipo, permitiendo a los usuarios activar una alarma audible y visual localizada a través del teléfono inteligente para encontrar rápidamente objetos perdidos.

Por qué es importante / Casos de uso

Gestión de activos: Previene la pérdida de herramientas costosas en talleres concurridos, reduciendo los costos de reemplazo y el tiempo de búsqueda.
Auditoría de inventario: Permite al personal del almacén identificar instantáneamente contenedores de almacenamiento específicos entre recipientes visualmente idénticos.
Fundamentos de BLE: Demuestra la implementación práctica de conceptos de servidor GATT, incluyendo Servicios, Características y devoluciones de llamada (callbacks) asíncronas.
Control de hardware asíncrono: Gestiona alertas de hardware no bloqueantes (por ejemplo, parpadeo de LED a 2Hz y zumbadores pulsantes) mientras mantiene una conexión de RF estable y de baja latencia.

Resultado esperado

El ESP32 emite un anuncio BLE llamado «ToolFinder-Beacon» con un intervalo de anuncio de ~100ms.
Una aplicación de escáner BLE de teléfono inteligente descubre y se conecta con éxito al dispositivo.
Escribir un byte específico (0x01) en la característica BLE personalizada activa la alarma de hardware con una latencia <50ms.

Audiencia: Desarrolladores de sistemas embebidos e ingenieros de IoT; Nivel: Intermedio

Arquitectura/flujo: Teléfono inteligente (Cliente BLE) → Conexión de RF → ESP32 (Servidor GATT BLE) → Devolución de llamada asíncrona → Control GPIO no bloqueante (LED/Zumbador)

Diagrama de bloques conceptual

Vista de alto nivel: qué entra, qué procesa cada bloque y qué sale del sistema.

Arquitectura funcional

Botón local

ESP32 BLE

Paquete advertising

LED de estado

Móvil escáner

Flujo conceptual: configuración local, emisión BLE y lectura desde el móvil.

Ruta de validación

Código fuente

PlatformIO build

Flash

Monitor serie

Resumen conceptual de las herramientas usadas para comprobar el proyecto ESP32 publicado.

Nota educativa de validación

Antes de publicar este caso, el contenido pasó la puerta automática de validación de Prometeo con estado PASS. Para este perfil ESP32 DevKitC, el proyecto se comprobó como proyecto PlatformIO: el validador extrajo platformio.ini y src/main.cpp, creó un proyecto temporal y ejecutó pio run contra platform = espressif32, board = esp32dev y framework = arduino. También revisó la estructura del artículo, que los comandos sean copiables con guiones ASCII, y que no aparezcan stacks no soportados como ESP-IDF directo o placas ESP32 no acotadas.

Evidencia de validación publicada

Resultado automático: PASS.
Estructura parseada: 3 apartados, 3 tablas y 2 bloques de código detectados antes de publicar.
Código comprobado: 1 PlatformIO config + 1 ESP32 source/pio run.
Catálogo soportado: el texto se contrastó contra los perfiles de dispositivo validables de Prometeo y los stacks no soportados bloquean la publicación.
Hallazgos del informe: sin hallazgos bloqueantes.

Esta validación confirma compatibilidad sintáctica y de herramientas para el código publicado, pero no sustituye la prueba física sobre tu placa ESP32 DevKitC exacta, tu cableado, alimentación y entorno WiFi local.

Nota educativa de seguridad

Este proyecto es una baliza BLE educativa de bajo voltaje, no un sistema certificado de localización, seguridad personal o inventario crítico. Verifica el pinout de tu ESP32 DevKitC, mantén los GPIO a 3,3 V, usa alimentación USB o batería adecuada y respeta la privacidad y la normativa local al emitir identificadores BLE en espacios compartidos.

Requisitos previos

Para completar con éxito este tutorial, asegúrese de tener el siguiente software y conocimientos previos:
* PlatformIO IDE: Instalado como una extensión dentro de Visual Studio Code, o la CLI de PlatformIO Core disponible en el path de su sistema.
* Aplicación de escáner BLE: Un teléfono inteligente con Bluetooth habilitado y una aplicación de depuración BLE genérica instalada. Las aplicaciones recomendadas incluyen «LightBlue» (Punch Through) o «BLE Scanner» (Bluepixel Technologies).
* Conocimientos básicos de C++: Familiaridad con variables, funciones y estructuras de control estándar.
* Controladores USB: Controladores adecuados para el puente USB a UART del ESP32 DevKitC (comúnmente Silicon Labs CP210x o WCH CH34x) instalados en su sistema operativo.

Materiales

Necesitará los componentes de hardware exactos que se enumeran a continuación para construir este prototipo:
* ESP32 DevKitC: La placa de desarrollo del microcontrolador principal con capacidades de Wi-Fi y Bluetooth.
* Pulsador: Un interruptor táctil momentáneo estándar de 4 o 2 pines.
* Zumbador piezoeléctrico: Un zumbador piezoeléctrico pasivo capaz de generar diferentes tonos mediante modulación por ancho de pulsos (PWM).
* LED de estado: Un diodo emisor de luz estándar de 5mm (por ejemplo, rojo o azul) para proporcionar retroalimentación visual.
* Resistencia (330Ω): Una resistencia limitadora de corriente para el LED de estado.
* Protoboard: Una placa de pruebas (breadboard) de prototipado estándar de tamaño medio o completo.
* Cables puente (Jumper): Cables puente macho a macho para establecer conexiones entre los componentes.
* Cable Micro-USB: Un cable USB de alta calidad con capacidad de transmisión de datos para conectar el ESP32 DevKitC a su computadora.

Configuración/Conexión

La configuración de hardware requiere conectar el pulsador, el zumbador piezoeléctrico y el LED de estado a pines específicos de Entrada/Salida de Propósito General (GPIO) en el ESP32 DevKitC. Utilizaremos la resistencia pull-up interna del ESP32 para el pulsador a fin de minimizar la cantidad de componentes externos.

Instrucciones de cableado:
1. Distribución de energía: Conecte el pin GND del ESP32 DevKitC al riel negativo (azul/negro) de su protoboard.
2. LED de estado: Coloque el LED en la protoboard. Conecte el ánodo (pata más larga) al GPIO 25 del ESP32. Conecte el cátodo (pata más corta) a un extremo de la resistencia de 330Ω. Conecte el otro extremo de la resistencia al riel GND de la protoboard.
3. Zumbador piezoeléctrico: Coloque el zumbador piezoeléctrico pasivo en la protoboard. Conecte su terminal positivo al GPIO 26 del ESP32. Conecte su terminal negativo al riel GND.
4. Pulsador: Inserte el pulsador táctil a través de la zanja central de la protoboard. Conecte un terminal del botón al GPIO 27 del ESP32. Conecte el terminal diagonalmente opuesto (o el terminal adyacente en un interruptor de 2 pines) directamente al riel GND.

Tabla resumen de conexiones:

Componente	Pin del ESP32 DevKitC	Componente intermedio	Destino
LED de estado (Ánodo)	GPIO 25	Ninguno	Ánodo del LED
LED de estado (Cátodo)	N/A	Resistencia de 330Ω	Riel GND
Zumbador piezoeléctrico (+)	GPIO 26	Ninguno	Zumbador (+)
Zumbador piezoeléctrico (-)	N/A	Ninguno	Riel GND
Pulsador (Lado A)	GPIO 27	Ninguno	Terminal del botón
Pulsador (Lado B)	N/A	Ninguno	Riel GND

Código validado

El proyecto requiere dos archivos dentro de la estructura de su proyecto de PlatformIO: el archivo de configuración (platformio.ini) y el código fuente principal en C++ (src/main.cpp).

Configuración de PlatformIO

Cree un nuevo proyecto de PlatformIO para el ESP32 DevKitC y reemplace el contenido de platformio.ini con la siguiente configuración. Esto establece el framework, la placa y la velocidad en baudios del monitor serie.

; platformio.ini
[env:esp32dev]
platform = espressif32
board = esp32dev
framework = arduino
monitor_speed = 115200

Código fuente de la aplicación principal

Reemplace el contenido de src/main.cpp con el código a continuación. Este código inicializa el servidor BLE, crea un servicio y una característica personalizados, e implementa un bucle no bloqueante para manejar el estado de la alarma y las pulsaciones del botón físico.

Vista pública parcial del archivo validado. El código completo se muestra a miembros y en PDF/Print.

// src/main.cpp
#include <Arduino.h>
#include <BLEDevice.h>
#include <BLEServer.h>
#include <BLEUtils.h>
#include <BLE2902.h>

// Hardware Pin Definitions
const int LED_PIN = 25;
const int BUZZER_PIN = 26;
const int BUTTON_PIN = 27;

// LEDC PWM Settings for the passive buzzer
const int PWM_CHANNEL = 0;
const int PWM_FREQ = 2000;
const int PWM_RESOLUTION = 8;

// BLE UUIDs - Generated unique identifiers for our custom service
#define SERVICE_UUID        "4fafc201-1fb5-459e-8fcc-c5c9c331914b"
#define CHARACTERISTIC_UUID "beb5483e-36e1-4688-b7f5-ea07361b26a8"

// Global State Variables
bool deviceConnected = false;
bool alarmActive = false;

// Timing variables for non-blocking alarm pattern
unsigned long previousMillis = 0;
const long interval = 250; // Toggle every 250 milliseconds
bool toggleState = false;

// BLE Server Callbacks: Handle connection and disconnection events
class MyServerCallbacks : public BLEServerCallbacks {
    void onConnect(BLEServer* pServer) {
        deviceConnected = true;
        Serial.println("BLE Device Connected.");
    }
    void onDisconnect(BLEServer* pServer) {
        deviceConnected = false;
        Serial.println("BLE Device Disconnected. Restarting advertising...");
        // Restart advertising so the device can be found again
        pServer->startAdvertising();
    }
};

// BLE Characteristic Callbacks: Handle incoming write requests from the smartphone
class MyCallbacks : public BLECharacteristicCallbacks {
    void onWrite(BLECharacteristic *pCharacteristic) {
        std::string value = pCharacteristic->getValue();

        if (value.length() > 0) {
            Serial.print("Received Value: ");
            for (int i = 0; i < value.length(); i++) {
                Serial.print(value[i], HEX);
                Serial.print(" ");
            }
            Serial.println();

            // Check if the received byte is 0x01 (Start Alarm) or 0x00 (Stop Alarm)
            if (value[0] == 0x01) {
                alarmActive = true;
                Serial.println("Alarm TRIGGERED via BLE!");
            } else if (value[0] == 0x00) {
                alarmActive = false;
                Serial.println("Alarm STOPPED via BLE.");
                // Ensure hardware is turned off immediately
                digitalWrite(LED_PIN, LOW);
                ledcWriteTone(PWM_CHANNEL, 0);
            }
        }
    }
};
// ...


void setup() {
    Serial.begin(115200);
    Serial.println("Starting Tool Finder Beacon...");

    // Initialize Hardware Pins
    pinMode(LED_PIN, OUTPUT);
    digitalWrite(LED_PIN, LOW);

    // Configure Pushbutton with internal pull-up resistor
    pinMode(BUTTON_PIN, INPUT_PULLUP);

    // Configure PWM for the passive buzzer
    ledcSetup(PWM_CHANNEL, PWM_FREQ, PWM_RESOLUTION);
    ledcAttachPin(BUZZER_PIN, PWM_CHANNEL);
    ledcWriteTone(PWM_CHANNEL, 0); // Ensure buzzer is quiet on boot

    // Initialize BLE Device
    BLEDevice::init("ToolFinder-Beacon");

    // Create BLE Server
    BLEServer *pServer = BLEDevice::createServer();
    pServer->setCallbacks(new MyServerCallbacks());

    // Create BLE Service
    BLEService *pService = pServer->createService(SERVICE_UUID);

    // Create BLE Characteristic (Write capability)

🔒 Este contenido es premium. Con la suscripción mensual (7 días gratis) podrás desbloquear el material didáctico completo y el pack PDF listo para imprimir.🔓 Desbloquéalo — 7 días gratis
