Caso práctico: Conmutación de luz desde dos puntos

Nivel: Medio. Implemente una función lógica XOR utilizando puertas NAND universales para controlar una fuente de luz desde dos ubicaciones independientes.

Objetivo y caso de uso

En este caso, construirá un circuito lógico digital que replica un sistema de conmutación residencial de 2 vías (luz de pasillo) utilizando un solo CI 74HC00 de cuádruple puerta NAND. Al combinar cuatro puertas NAND, sintetizará la función O-Exclusiva (XOR), demostrando que las puertas NAND son bloques de construcción «universales».

Por qué es útil:
* Simulación de cableado residencial: Demuestra cómo dos interruptores pueden alternar independientemente una sola carga (lógica de pasillo/escalera).
* Síntesis de lógica digital: Enseña cómo construir lógica compleja (XOR) a partir de puertas universales básicas (NAND).
* Circuitos aritméticos: Esta topología XOR específica es el componente fundamental de un «Semisumador» digital utilizado en las ALU de las CPU.
* Detección de errores: La lógica XOR se utiliza para calcular bits de paridad para la transmisión de datos.

Resultado esperado:
* Estado 00: Cuando ambos interruptores están OFF, el LED está OFF.
* Estado 01/10: Cuando solo un interruptor está ON, el LED está ON (Nivel lógico alto > 3.5 V).
* Estado 11: Cuando ambos interruptores están ON, el LED está OFF.
* Universalidad: Demostración exitosa de que 4 puertas NAND = 1 puerta XOR.

Público objetivo: Estudiantes de electrónica y aficionados familiarizados con las puertas lógicas básicas.

Materiales

V1: Fuente de alimentación de 5 V CC, función: Alimentación del circuito principal.
U1: 74HC00, función: CI de cuádruple puerta NAND de 2 entradas.
S1: Interruptor SPST, función: Entrada A (Interruptor 1).
S2: Interruptor SPST, función: Entrada B (Interruptor 2).
R1: Resistencia de 10 kΩ, función: Pull-down para Entrada A.
R2: Resistencia de 10 kΩ, función: Pull-down para Entrada B.
R3: Resistencia de 330 Ω, función: Limitación de corriente del LED.
D1: LED rojo, función: Indicador de salida (Luz).

Pin-out del CI utilizado

Chip seleccionado: 74HC00 (Cuádruple puerta NAND de 2 entradas)

Pin	Nombre	Función lógica	Conexión en este caso
1	1 A	Entrada Puerta 1	Conectar al nodo INPUT_A
2	1B	Entrada Puerta 1	Conectar al nodo INPUT_B
3	1Y	Salida Puerta 1	Nodo interno NAND_1_OUT
4	2 A	Entrada Puerta 2	Conectar al nodo INPUT_A
5	2B	Entrada Puerta 2	Conectar al nodo NAND_1_OUT
6	2Y	Salida Puerta 2	Nodo interno NAND_2_OUT
7	GND	Tierra	Conectar al nodo 0 (GND)
8	3Y	Salida Puerta 3	Nodo interno NAND_3_OUT
9	3 A	Entrada Puerta 3	Conectar al nodo NAND_1_OUT
10	3B	Entrada Puerta 3	Conectar al nodo INPUT_B
11	4Y	Salida Puerta 4	Conectar al nodo FINAL_OUT
12	4 A	Entrada Puerta 4	Conectar al nodo NAND_2_OUT
13	4B	Entrada Puerta 4	Conectar al nodo NAND_3_OUT
14	VCC	Alimentación	Conectar al nodo VCC (+5 V)

Guía de conexionado

V1: Conectar el terminal positivo al nodo VCC y el terminal negativo al nodo 0.
U1 (Alimentación): Conectar el Pin 14 a VCC y el Pin 7 a 0.
S1: Conectar un lado a VCC y el otro al nodo INPUT_A.
R1: Conectar entre el nodo INPUT_A y el nodo 0.
S2: Conectar un lado a VCC y el otro al nodo INPUT_B.
R2: Conectar entre el nodo INPUT_B y el nodo 0.
U1 (Puerta 1): Conectar el Pin 1 a INPUT_A, el Pin 2 a INPUT_B. El Pin 3 es el nodo NAND_1_OUT.
U1 (Puerta 2): Conectar el Pin 4 a INPUT_A, el Pin 5 a NAND_1_OUT. El Pin 6 es el nodo NAND_2_OUT.
U1 (Puerta 3): Conectar el Pin 10 a INPUT_B, el Pin 9 a NAND_1_OUT. El Pin 8 es el nodo NAND_3_OUT.
U1 (Puerta 4): Conectar el Pin 12 a NAND_2_OUT, el Pin 13 a NAND_3_OUT. El Pin 11 es el nodo FINAL_OUT.
R3: Conectar entre el nodo FINAL_OUT y el Ánodo de D1.
D1: Conectar el Cátodo al nodo 0.

Diagrama de bloques conceptual

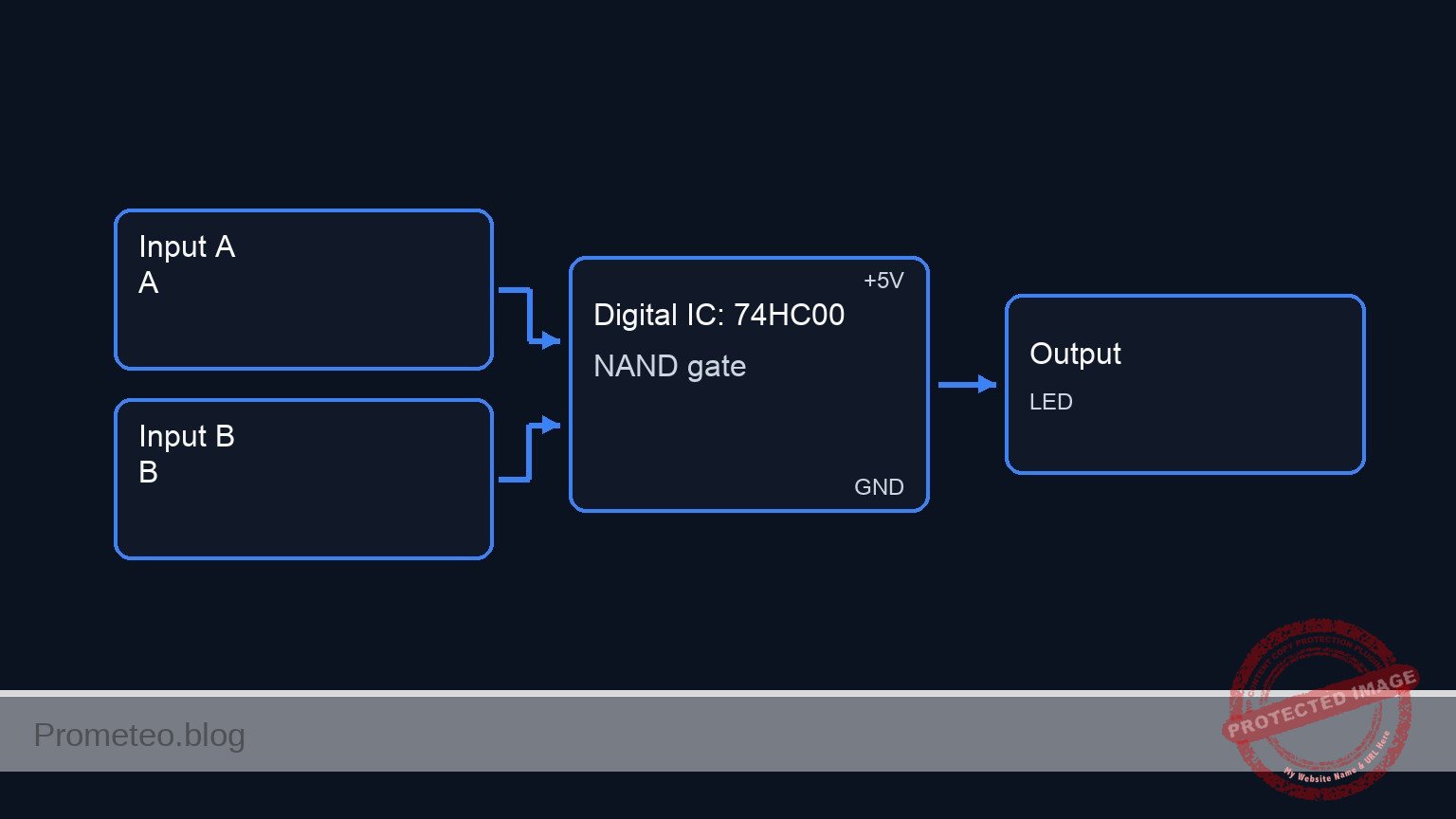

Conceptual block diagram — 74HC00 NAND gate — Lectura rápida: entradas → bloque principal → salida (actuador o medida). Resume el esquemático ASCII de la siguiente sección.

Esquemático

Title: Practical case: Light switching from two points (XOR Logic)

INPUT STAGE                  LOGIC PROCESSING (74HC00)                  OUTPUT STAGE
(User Controls)              (NAND-based XOR Circuit)                   (Indicator)

                                     (Pin 4)
VCC --> [ S1 ] --(Node A)----------> [ U1:Gate 2 ] --(NAND_2)--\
          |                          (Pin 5,6)                  \
       [ R1 ]                            ^                       \
          v                              |                        \
         GND                        (NAND_1_OUT)                   \
                                         |                          \
                                         |                           \
(Node A) & (Node B) -----------> [ U1:Gate 1 ]                        --> [ U1:Gate 4 ] --(FINAL)--> [ R3 ] --> [ D1: LED ] --> GND
                                 (Pin 1,2->3)                        /    (Pin 12,13->11)
                                         |                          /
                                         |                         /
                                    (NAND_1_OUT)                  /
          ^                              |                       /
       [ R2 ]                            v                      /
          |                          (Pin 9)                   /
VCC --> [ S2 ] --(Node B)----------> [ U1:Gate 3 ] --(NAND_3)-/
                                     (Pin 10,8)

Esquema Eléctrico

Tabla de verdad

Interruptor A (S1)	Interruptor B (S2)	Estado del LED (D1)	Función lógica
0 (OFF)	0 (OFF)	OFF (0)	Sin entrada activa
0 (OFF)	1 (ON)	ON (1)	Entradas diferentes
1 (ON)	0 (OFF)	ON (1)	Entradas diferentes
1 (ON)	1 (ON)	OFF (0)	Entradas coinciden

Mediciones y pruebas

Comprobación del estado inicial: Asegúrese de que ambos S1 y S2 estén abiertos. Mida el voltaje en el Pin 11 (FINAL_OUT). Debería ser < 0.5 V (Lógica 0). D1 debería estar apagado.
Conmutación del primer interruptor: Cierre solo S1. Mida el voltaje en el Pin 11. Debería estar cerca de 5 V (Lógica 1). D1 debería encenderse.
Conmutación del segundo interruptor: Abra S1 y cierre S2. Observe D1. Debería encenderse de nuevo (Lógica 1).
Comprobación de colisión: Cierre S1 y S2 simultáneamente. Mida el voltaje en el Pin 3 (NAND_1_OUT). Dado que ambas entradas están en Alto (High), el Pin 3 debe estar en Bajo (Low). En consecuencia, el Pin 11 (FINAL_OUT) debería pasar a Bajo (Low), apagando D1.

Netlist SPICE y simulación

Netlist SPICE de referencia (ngspice) — extractoNetlist SPICE completo (ngspice)

* Practical case: Light switching from two points
* Title: Light switching from two points

* ==============================================================================
* COMPONENT MODELS
* ==============================================================================

* Simple LED Model
.model DLED D(IS=1e-22 RS=10 N=1.5 CJO=10p BV=5 IBV=10u)

* Voltage Controlled Switch Model for Buttons
* Vt=2.5V threshold, Ron=1 ohm, Roff=10Meg ohm
.model SW_PUSH SW(Vt=2.5 Ron=1 Roff=10Meg)

* ==============================================================================
* MAIN CIRCUIT
* ==============================================================================

* --- Power Supply ---
* V1: 5 V DC power supply
* ... (truncated in public view) ...

Copia este contenido en un archivo .cir y ejecútalo con ngspice.

🔒 Parte del contenido de esta sección es premium. Con el pase de 7 días o la suscripción mensual tendrás acceso al contenido completo (materiales, conexionado, compilación detallada, validación paso a paso, troubleshooting, mejoras/variantes y checklist) y podrás descargar el pack PDF listo para imprimir.

🔓 Ver planes de acceso premium

* Practical case: Light switching from two points
* Title: Light switching from two points

* ==============================================================================
* COMPONENT MODELS
* ==============================================================================

* Simple LED Model
.model DLED D(IS=1e-22 RS=10 N=1.5 CJO=10p BV=5 IBV=10u)

* Voltage Controlled Switch Model for Buttons
* Vt=2.5V threshold, Ron=1 ohm, Roff=10Meg ohm
.model SW_PUSH SW(Vt=2.5 Ron=1 Roff=10Meg)

* ==============================================================================
* MAIN CIRCUIT
* ==============================================================================

* --- Power Supply ---
* V1: 5 V DC power supply
V1 VCC 0 DC 5

* --- Input A (Switch 1) ---
* Simulating physical switch S1 connecting VCC to INPUT_A
* Controlled by V_ACT_S1 (User pressing the button)
* Timing: Period 100us, Width 50us (Toggles faster)
V_ACT_S1 S1_CTRL 0 PULSE(0 5 0 1u 1u 50u 100u)
S1 VCC INPUT_A S1_CTRL 0 SW_PUSH

* R1: 10 kΩ pull-down for Input A
R1 INPUT_A 0 10k

* --- Input B (Switch 2) ---
* Simulating physical switch S2 connecting VCC to INPUT_B
* Controlled by V_ACT_S2 (User pressing the button)
* Timing: Period 200us, Width 100us (Toggles slower)
V_ACT_S2 S2_CTRL 0 PULSE(0 5 0 1u 1u 100u 200u)
S2 VCC INPUT_B S2_CTRL 0 SW_PUSH

* R2: 10 kΩ pull-down for Input B
R2 INPUT_B 0 10k

* --- Logic IC U1: 74HC00 ---
* Quad 2-input NAND gate IC
* Pin connections per Wiring Guide:
* P1=INPUT_A, P2=INPUT_B, P3=NAND_1_OUT
* P4=INPUT_A, P5=NAND_1_OUT, P6=NAND_2_OUT
* P7=0 (GND)
* P8=NAND_3_OUT, P9=NAND_1_OUT, P10=INPUT_B
* P11=FINAL_OUT, P12=NAND_2_OUT, P13=NAND_3_OUT
* P14=VCC
XU1 INPUT_A INPUT_B NAND_1_OUT INPUT_A NAND_1_OUT NAND_2_OUT 0 NAND_3_OUT NAND_1_OUT INPUT_B FINAL_OUT NAND_2_OUT NAND_3_OUT VCC 74HC00

* --- Output Stage ---
* R3: 330 Ω resistor
R3 FINAL_OUT LED_NODE 330

* D1: Red LED
D1 LED_NODE 0 DLED

* ==============================================================================
* SUBCIRCUITS
* ==============================================================================

* Subcircuit for 74HC00 Quad 2-Input NAND Gate
* Uses continuous behavioral sources for robust convergence
* Pinout: 1=1A, 2=1B, 3=1Y, 4=2A, 5=2B, 6=2Y, 7=GND, 8=3Y, 9=3A, 10=3B, 11=4Y, 12=4A, 13=4B, 14=VCC
.subckt 74HC00 1 2 3 4 5 6 7 8 9 10 11 12 13 14
    * Gate 1 (1,2 -> 3)
    * Logic: Vout = VCC * (1 - (High(A) * High(B)))
    Bg1 3 7 V={V(14,7)*(1-(1/(1+exp(-50*(V(1,7)-2.5))))*(1/(1+exp(-50*(V(2,7)-2.5)))))}

    * Gate 2 (4,5 -> 6)
    Bg2 6 7 V={V(14,7)*(1-(1/(1+exp(-50*(V(4,7)-2.5))))*(1/(1+exp(-50*(V(5,7)-2.5)))))}

    * Gate 3 (9,10 -> 8)
    Bg3 8 7 V={V(14,7)*(1-(1/(1+exp(-50*(V(9,7)-2.5))))*(1/(1+exp(-50*(V(10,7)-2.5)))))}

    * Gate 4 (12,13 -> 11)
    Bg4 11 7 V={V(14,7)*(1-(1/(1+exp(-50*(V(12,7)-2.5))))*(1/(1+exp(-50*(V(13,7)-2.5)))))}
.ends

* ==============================================================================
* ANALYSIS COMMANDS
* ==============================================================================

.op
.tran 1u 500u

* Print critical nodes including Inputs and the Output driving the LED
.print tran V(INPUT_A) V(INPUT_B) V(FINAL_OUT) V(LED_NODE)

.end
* --- GPT review (BOM/Wiring/SPICE) ---
* circuit_ok=true
* simulation_summary: The simulation confirms the XOR logic behavior required for 2-way switching. When inputs differ (e.g., t=51us: A=0, B=1 -> Out=5V; t=101us: A=1, B=1 -> Out=0V; t=180us: A=1, B=0 -> Out=5V), the LED is ON (approx 1.88V drop). When inputs match (0,0 or 1,1), the output is near 0V.
* bom_vs_spice equivalences ignored:
*   - Physical switches S1 and S2 are modeled as voltage-controlled switches (SW_PUSH) driven by PULSE sources (V_ACT_S1, V_ACT_S2) to simulate user interaction.
*   - The 74HC00 Quad NAND IC is modeled as a behavioral subcircuit using mathematical expressions for logic gates.
*   - The LED D1 is modeled as a generic diode DLED with specific parameters.
* overall_comment: The circuit is a classic XOR implementation using four NAND gates, correctly wired to simulate a 2-way light switch (staircase switch). The SPICE netlist accurately represents the BOM and wiring guide. The simulation results perfectly match the provided truth table: the LED lights up only when the switch states are different.
* --------------------------------------

Resultados de Simulación (Transitorio)

Análisis: The simulation confirms the XOR logic behavior required for 2-way switching. When inputs differ (e.g., t=51us: A=0, B=1 -> Out=5V; t=101us: A=1, B=1 -> Out=0V; t=180us: A=1, B=0 -> Out=5V), the LED is ON (approx 1.88V drop). When inputs match (0,0 or 1,1), the output is near 0V.

Show raw data table (773 rows)

Index   time            v(input_a)      v(input_b)      v(final_out)    v(led_node)
0	0.000000e+00	4.995005e-03	4.995005e-03	-3.70921e-68	-1.32951e-36
1	1.000000e-08	4.995005e-03	4.995005e-03	-3.70921e-68	-3.37339e-37
2	2.000000e-08	4.995005e-03	4.995005e-03	-3.70921e-68	1.661518e-37
3	4.000000e-08	4.995005e-03	4.995005e-03	-3.70921e-68	2.976605e-37
4	8.000000e-08	4.995005e-03	4.995005e-03	-3.70921e-68	8.146600e-38
5	1.600000e-07	4.995005e-03	4.995005e-03	-3.70921e-68	-2.74917e-38
6	3.200000e-07	4.995005e-03	4.995005e-03	-3.70921e-68	-1.00046e-38
7	3.562500e-07	4.995005e-03	4.995005e-03	-3.70921e-68	-9.54478e-40
8	4.196875e-07	4.995005e-03	4.995005e-03	-3.70921e-68	1.440911e-39
9	4.372461e-07	4.995005e-03	4.995005e-03	-3.70921e-68	5.873353e-40
10	4.679736e-07	4.995005e-03	4.995005e-03	-3.70921e-68	-1.64244e-40
11	5.019934e-07	4.999500e+00	4.999500e+00	-3.70921e-68	5.471353e-16
12	5.700330e-07	4.999500e+00	4.999500e+00	-3.70921e-68	1.883035e-16
13	7.061121e-07	4.999500e+00	4.999500e+00	-3.70921e-68	-1.89304e-16
14	9.782703e-07	4.999500e+00	4.999500e+00	-3.70921e-68	1.713539e-16
15	1.000000e-06	4.999500e+00	4.999500e+00	-3.70921e-68	-8.76370e-17
16	1.043459e-06	4.999500e+00	4.999500e+00	-3.70921e-68	2.969253e-18
17	1.130378e-06	4.999500e+00	4.999500e+00	-3.70921e-68	1.336375e-17
18	1.304216e-06	4.999500e+00	4.999500e+00	-3.70921e-68	1.285658e-18
19	1.651892e-06	4.999500e+00	4.999500e+00	-3.70921e-68	-4.38731e-19
20	2.347244e-06	4.999500e+00	4.999500e+00	-3.70921e-68	-3.76487e-20
21	3.347244e-06	4.999500e+00	4.999500e+00	-3.70921e-68	3.641502e-21
22	4.347244e-06	4.999500e+00	4.999500e+00	-3.70921e-68	3.034717e-22
23	5.347244e-06	4.999500e+00	4.999500e+00	-3.70921e-68	-2.04956e-23
... (749 more rows) ...

Errores comunes y cómo evitarlos

Entradas flotantes: Olvidar R1 o R2 hace que las entradas «floten», a menudo leyéndose como Alto (High) debido al ruido electromagnético. Solución: Asegúrese siempre de que las entradas estén conectadas a Tierra (Ground) cuando el interruptor esté abierto.
Retroalimentación de puerta incorrecta: Cablear la salida del Pin 3 a las entradas incorrectas en las Puertas 2 o 3 destruye la lógica. Solución: Verifique dos veces que la salida de la primera NAND (Pin 3) se conecte TANTO a la segunda (Pin 5) como a la tercera (Pin 9) puerta.
Olvidar la alimentación: Los chips lógicos no funcionan pasivamente. Solución: Verifique 5 V en el Pin 14 y continuidad a Tierra en el Pin 7 antes de insertar señales.

Solución de problemas

Síntoma: El LED está siempre ON, independientemente de la posición del interruptor.
- Causa: Error de cableado en la puerta NAND final (Puerta 4) o salida cortocircuitada a VCC.
- Solución: Compruebe las conexiones en los Pines 11, 12 y 13. Asegúrese de que el Pin 11 no esté tocando el riel positivo.
Síntoma: El LED se comporta como una puerta OR (permanece ON cuando ambos interruptores están ON).
- Causa: La primera puerta NAND (Puerta 1) no está inhibiendo la señal eficazmente.
- Solución: Compruebe la continuidad en los Pines 1, 2 y 3. Si la salida de la Puerta 1 permanece en Alto (High) cuando las entradas están en Alto, la lógica XOR falla.
Síntoma: El circuito funciona de forma errática al tocar los cables.
- Causa: Faltan resistencias pull-down (entradas flotantes).
- Solución: Verifique que R1 y R2 estén conectadas firmemente entre los pines de entrada y Tierra.

Posibles mejoras y extensiones

Conmutación de 3 vías: Añada un tercer interruptor y otra etapa XOR (utilizando un segundo 74HC00 o un 74HC86) para controlar la luz desde tres ubicaciones.
Comparación con CI dedicado: Construya el mismo circuito utilizando un 74HC86 (Cuádruple XOR) junto a este para comparar el retardo de propagación y la complejidad del cableado.

Más Casos Prácticos en Prometeo.blog

Encuentra este producto y/o libros sobre este tema en Amazon

Ir a Amazon

Como afiliado de Amazon, gano con las compras que cumplan los requisitos. Si compras a través de este enlace, ayudas a mantener este proyecto.

Carlos Núñez Zorrilla

Electronics & Computer Engineer

Ingeniero Superior en Electrónica de Telecomunicaciones e Ingeniero en Informática (titulaciones oficiales en España).

Sígueme:

¿Quiénes somos?
