Caso práctico: Oscilador astable con NE555

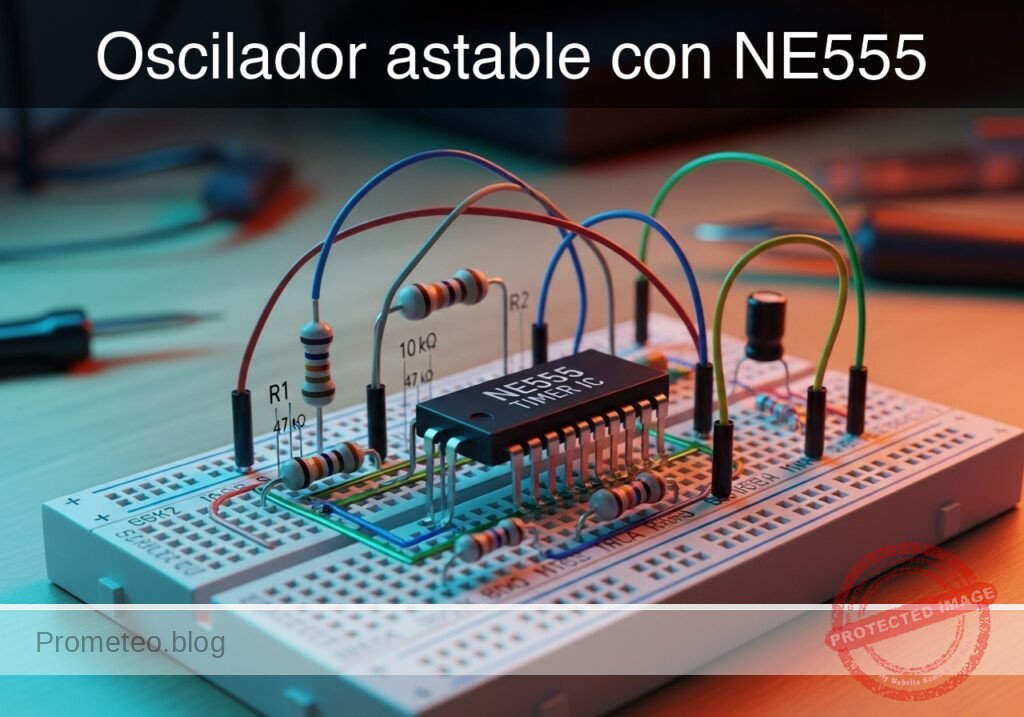

Prototipo de Oscilador astable con NE555 (Maker Style)

Nivel: Medio – Configurar un condensador en un circuito NE555 para controlar la frecuencia de oscilación.

Objetivo y caso de uso

En este caso práctico, construirá un circuito multivibrador astable utilizando el clásico temporizador NE555. El enfoque principal es comprender cómo la carga y descarga de un condensador de temporización regula la frecuencia y el ciclo de trabajo de la señal de salida.

Por qué es útil:
* Generación de reloj: Genera pulsos de reloj constantes para circuitos digitales secuenciales.
* Luces intermitentes de advertencia: Controla LED o lámparas en sistemas de peligro y advertencia.
* Generación de tonos de audio: Produce frecuencias audibles para zumbadores, alarmas y metrónomos electrónicos.
* Fundamentos de PWM: Demuestra los principios subyacentes necesarios para generar señales de modulación por ancho de pulsos (PWM).

Resultado esperado:
* El circuito generará una onda cuadrada continua sin requerir ningún disparo externo.
* El voltaje en el condensador de temporización se cargará y descargará continuamente entre 1/3 y 2/3 del voltaje de alimentación.
* Un LED conectado a la salida parpadeará continuamente a una frecuencia predecible de aproximadamente 1.4 Hz.
* La frecuencia y el ciclo de trabajo coincidirán estrechamente con los valores calculados en función de la red RC elegida.

Público objetivo: Estudiantes de electrónica de nivel intermedio que aprenden sobre circuitos de temporización de señal mixta y el comportamiento de los condensadores.

Materiales

  • U1: CI temporizador NE555, función: núcleo del oscilador
  • R1: resistencia de 10 kΩ, función: resistencia de temporización para el ciclo de carga
  • R2: resistencia de 47 kΩ, función: resistencia de temporización para los ciclos de carga y descarga
  • C1: condensador electrolítico de 10 µF, función: condensador de temporización principal que determina la frecuencia
  • C2: condensador cerámico de 10 nF, función: desacoplo de ruido del voltaje de control
  • R3: resistencia de 330 Ω, función: limitación de corriente del LED
  • D1: LED rojo, función: indicador visual de frecuencia
  • V1: fuente de alimentación de 5 V CC, función: alimentación del circuito

Guía de conexionado

  • V1: Se conecta entre el nodo VCC (positivo) y el nodo 0 (GND).
  • U1:
  • El pin 8 (VCC) se conecta al nodo VCC.
  • El pin 1 (GND) se conecta al nodo 0.
  • El pin 4 (RESET) se conecta al nodo VCC.
  • El pin 2 (TRIG) y el pin 6 (THRES) se unen para formar el nodo TH_TR.
  • El pin 7 (DISCH) se conecta al nodo DISCH.
  • El pin 5 (CTRL) se conecta al nodo CV.
  • El pin 3 (OUT) se conecta al nodo VOUT.
  • R1: Se conecta entre el nodo VCC y el nodo DISCH.
  • R2: Se conecta entre el nodo DISCH y el nodo TH_TR.
  • C1: Se conecta entre el nodo TH_TR (terminal positivo) y el nodo 0 (terminal negativo).
  • C2: Se conecta entre el nodo CV y el nodo 0.
  • R3: Se conecta entre el nodo VOUT y el nodo LED_A.
  • D1: Se conecta entre el nodo LED_A (ánodo) y el nodo 0 (cátodo).

Diagrama de bloques conceptual

Conceptual block diagram — NE555 NE555 Timer Oscillator
Lectura rápida: entradas → bloque principal → salida (actuador o medida). Resume el esquemático ASCII de la siguiente sección.

Esquemático

[ V1: 5 V DC ] --(PWR/RST: Pins 8,4) ------------------> [                 ]
                                                        [                 ] --(VOUT: Pin 3)--> [ R3: 330 Ω ] --(LED_A)--> [ D1: Red LED ] --> GND
[ V1: 5 V DC ] --> [ R1: 10 kΩ ] --(DISCH: Pin 7) ------> [ U1: NE555 Timer ]
                       |                                [ Oscillator Core ] --(CV: Pin 5)----> [ C2: 10nF ] --> GND
        +--> [ R2: 47 kΩ ] --(TH_TR: 2,6)>[                 ]
                                  |                     [   (Pin 1: GND)  ]
                                  +--> [ C1: 10µF ] --> GND       |
                                                                 GND
Esquema Eléctrico

Mediciones y pruebas

  1. Validación de la forma de onda del condensador (V): Conecte una sonda de osciloscopio al nodo TH_TR y el cable de tierra al nodo 0. Debería observar una forma de onda continua, casi triangular, que se carga hasta aproximadamente 3.33 V (2/3 de VCC) y se descarga hasta aproximadamente 1.66 V (1/3 de VCC).
  2. Medición de frecuencia en Hz: Conecte el osciloscopio o un multímetro con capacidad de medición de frecuencia al nodo VOUT. Debería leer una frecuencia de aproximadamente 1.38 Hz, lo que genera un parpadeo claro y visible en el LED.
  3. Verificación del ciclo de trabajo: Mida el tiempo en alto frente al tiempo en bajo en el nodo VOUT. Debido a que el condensador se carga a través de R1 y R2 pero se descarga solo a través de R2, el tiempo en alto será ligeramente mayor que el tiempo en bajo (ciclo de trabajo > 50%).
  4. Prueba de independencia del voltaje de alimentación: Aumente temporalmente V1 de 5 V a 9 V. Observe la frecuencia en VOUT. La frecuencia debería permanecer prácticamente inalterada porque los umbrales del comparador interno se escalan proporcionalmente con el voltaje de alimentación.

Netlist SPICE y simulación

Netlist SPICE de referencia (ngspice) — extractoNetlist SPICE completo (ngspice)

* Practical case: Astable oscillator with NE555
.width out=256

* Power Supply
V1 VCC 0 DC 5

* NE555 Timer IC Subcircuit Instance
* Pins: GND TRIG OUT RESET CTRL THRES DISCH VCC_PIN
XU1 0 TH_TR VOUT VCC CV TH_TR DISCH VCC NE555

* Timing Components
R1 VCC DISCH 10k
R2 DISCH TH_TR 47k
C1 TH_TR 0 10u
C2 CV 0 10n

* Output Load (LED)
R3 VOUT LED_A 330
D1 LED_A 0 DLED

* ... (truncated in public view) ...

Copia este contenido en un archivo .cir y ejecútalo con ngspice.

🔒 Parte del contenido de esta sección es premium. Con el pase de 7 días o la suscripción mensual tendrás acceso al contenido completo (materiales, conexionado, compilación detallada, validación paso a paso, troubleshooting, mejoras/variantes y checklist) y podrás descargar el pack PDF listo para imprimir.

🔓 Ver planes de acceso premium

* Practical case: Astable oscillator with NE555
.width out=256

* Power Supply
V1 VCC 0 DC 5

* NE555 Timer IC Subcircuit Instance
* Pins: GND TRIG OUT RESET CTRL THRES DISCH VCC_PIN
XU1 0 TH_TR VOUT VCC CV TH_TR DISCH VCC NE555

* Timing Components
R1 VCC DISCH 10k
R2 DISCH TH_TR 47k
C1 TH_TR 0 10u
C2 CV 0 10n

* Output Load (LED)
R3 VOUT LED_A 330
D1 LED_A 0 DLED

* Models
.MODEL DLED D(IS=1e-19 N=1.6 RS=10 BV=5 IBV=10u)

* Behavioral NE555 Subcircuit
.SUBCKT NE555 GND TRIG OUT RESET CTRL THRES DISCH VCC_PIN
* Internal voltage divider (3 x 5k resistors)
R1 VCC_PIN CTRL 5k
R2 CTRL N1 5k
R3 N1 GND 5k

* Smooth comparators for threshold, trigger, and reset
B_COMP_TH COMP_TH GND V=0.5*(1+tanh(100*(V(THRES,GND)-V(CTRL,GND))))
B_COMP_TR COMP_TR GND V=0.5*(1+tanh(100*(V(N1,GND)-V(TRIG,GND))))
B_COMP_RST COMP_RST GND V=0.5*(1+tanh(100*(0.7-V(RESET,GND))))

* SR Latch (Integrator with positive feedback for infinite hold time)
B_LATCH GND LATCH I=V(COMP_TR,GND) - V(COMP_TH,GND) - 5*V(COMP_RST,GND) + (V(LATCH,GND)>0.5 ? 0.1 : -0.1)
C_LATCH LATCH GND 1n
R_LATCH LATCH GND 100Meg

* Latch Voltage Clamps (Clamps V(LATCH) between ~0V and ~1V)
D1 GND LATCH D_CLAMP
V_CLAMP V_CLAMP_NODE GND 1
D2 LATCH V_CLAMP_NODE D_CLAMP
.model D_CLAMP D(N=0.01 RS=1)

* Output Driver Stage
B_OUT OUT_INT GND V=V(LATCH,GND)>0.5 ? V(VCC_PIN,GND) : 0.1
R_OUT OUT_INT OUT 10

* Open-Collector Discharge Transistor (Modeled as a Switch)
B_DISCH_CTRL DISCH_CTRL GND V=V(LATCH,GND)<0.5 ? 1 : 0
S_DISCH DISCH GND DISCH_CTRL GND SW_DISCH
.model SW_DISCH SW(VT=0.5 RON=15 ROFF=100Meg)
.ENDS

* Force initial condition on timing capacitor to ensure guaranteed oscillator startup
.ic V(TH_TR)=0

* Simulation Commands
.op
.tran 1m 3
.print tran V(VOUT) V(TH_TR) V(DISCH) V(LED_A) V(CV)

Resultados de Simulación (Transitorio)

Resultados de Simulación (Transitorio)
Show raw data table (3013 rows)
Index   time            v(vout)         v(th_tr)        v(disch)        v(led_a)        v(cv)
0	0.000000e+00	4.903386e+00	0.000000e+00	4.122467e+00	1.715117e+00	3.333333e+00
1	1.000000e-05	4.903386e+00	8.771053e-05	4.122482e+00	1.715117e+00	3.333333e+00
2	2.000000e-05	4.903386e+00	1.754195e-04	4.122498e+00	1.715117e+00	3.333333e+00
3	4.000000e-05	4.903386e+00	3.508344e-04	4.122529e+00	1.715117e+00	3.333333e+00
4	8.000000e-05	4.903386e+00	7.016457e-04	4.122590e+00	1.715117e+00	3.333333e+00
5	1.600000e-04	4.903386e+00	1.403195e-03	4.122713e+00	1.715117e+00	3.333333e+00
6	3.200000e-04	4.903386e+00	2.805997e-03	4.122959e+00	1.715117e+00	3.333333e+00
7	6.400000e-04	4.903386e+00	5.610420e-03	4.123451e+00	1.715117e+00	3.333333e+00
8	1.280000e-03	4.903386e+00	1.121455e-02	4.124434e+00	1.715117e+00	3.333333e+00
9	2.280000e-03	4.903386e+00	1.995841e-02	4.125968e+00	1.715117e+00	3.333333e+00
10	3.280000e-03	4.903386e+00	2.868694e-02	4.127499e+00	1.715117e+00	3.333333e+00
11	4.280000e-03	4.903386e+00	3.740018e-02	4.129028e+00	1.715117e+00	3.333333e+00
12	5.280000e-03	4.903386e+00	4.609814e-02	4.130554e+00	1.715117e+00	3.333333e+00
13	6.280000e-03	4.903386e+00	5.478085e-02	4.132077e+00	1.715117e+00	3.333333e+00
14	7.280000e-03	4.903386e+00	6.344835e-02	4.133597e+00	1.715117e+00	3.333333e+00
15	8.280000e-03	4.903386e+00	7.210065e-02	4.135115e+00	1.715117e+00	3.333333e+00
16	9.280000e-03	4.903386e+00	8.073778e-02	4.136630e+00	1.715117e+00	3.333333e+00
17	1.028000e-02	4.903386e+00	8.935978e-02	4.138143e+00	1.715117e+00	3.333333e+00
18	1.128000e-02	4.903386e+00	9.796666e-02	4.139653e+00	1.715117e+00	3.333333e+00
19	1.228000e-02	4.903386e+00	1.065585e-01	4.141160e+00	1.715117e+00	3.333333e+00
20	1.328000e-02	4.903386e+00	1.151352e-01	4.142665e+00	1.715117e+00	3.333333e+00
21	1.428000e-02	4.903386e+00	1.236969e-01	4.144166e+00	1.715117e+00	3.333333e+00
22	1.528000e-02	4.903386e+00	1.322436e-01	4.145666e+00	1.715117e+00	3.333333e+00
23	1.628000e-02	4.903386e+00	1.407753e-01	4.147162e+00	1.715117e+00	3.333333e+00
... (2989 more rows) ...

Errores comunes y cómo evitarlos

  1. Condensador electrolítico conectado al revés: C1 es un condensador electrolítico, lo que significa que está polarizado. Si se instala al revés, tendrá fugas de corriente, lo que impedirá que alcance el umbral de 2/3 de VCC y el circuito se congelará. Asegúrese siempre de que la franja negativa esté conectada a tierra (nodo 0).
  2. Uso de un valor demasiado pequeño para R1: Si R1 es demasiado pequeño (por ejemplo, menos de 1 kΩ), fluirá una corriente excesiva hacia el pin 7 durante el ciclo de descarga. Esto puede sobrecalentar y dañar permanentemente el transistor de descarga interno del NE555. Mantenga siempre R1 en un valor seguro (1 kΩ o superior).
  3. Dejar el pin RESET flotante: El pin 4 es un reinicio activo en bajo. Si se deja desconectado, el ruido eléctrico ambiental puede reiniciar aleatoriamente el temporizador, causando una oscilación errática o deteniendo el circuito por completo. Conecte siempre el pin 4 a VCC cuando no se necesite la función de reinicio.

Solución de problemas

  • Síntoma: El LED permanece fijo ENCENDIDO o APAGADO y nunca parpadea.
    • Causa: El condensador de temporización C1 está en cortocircuito, o el cableado a los pines 2 y 6 está incompleto, lo que impide que el voltaje de disparo/umbral cambie.
    • Solución: Verifique que C1 esté firmemente asentado y estrictamente conectado entre TH_TR y 0. Asegúrese de que los pines 2 y 6 estén puenteados.
  • Síntoma: El LED parece estar continuamente ENCENDIDO pero ligeramente más tenue de lo habitual.
    • Causa: La frecuencia de oscilación es demasiado alta para que el ojo humano perciba el parpadeo (típicamente > 50 Hz). Esto ocurre si los valores RC son demasiado pequeños.
    • Solución: Compruebe el valor de C1. Si usó accidentalmente un condensador de 10 nF en lugar de un condensador de 10 µF, la frecuencia estará en el rango de los kilohercios. Cámbielo por el valor correcto de 10 µF.
  • Síntoma: La frecuencia de oscilación es muy inestable o errática.
    • Causa: El ruido eléctrico está interfiriendo con el divisor de voltaje interno del NE555.
    • Solución: Asegúrese de que C2 (10 nF) esté correctamente conectado al pin 5 (CTRL) y a tierra. Además, verifique que su fuente de alimentación V1 sea estable.

Posibles mejoras y extensiones

  1. Control de frecuencia variable: Reemplace R2 con un potenciómetro de 100 kΩ en serie con una resistencia fija de 1 kΩ. Esto le permite ajustar manualmente la tasa de descarga y, en consecuencia, configurar la frecuencia de oscilación sobre la marcha.
  2. Conversión a oscilador de audio: Cambie C1 por un condensador cerámico de 100 nF y reemplace la red LED/R3 por un pequeño altavoz de 8 Ω en serie con un condensador de acoplamiento de 100 µF. Esto desplazará la oscilación al espectro audible, creando un generador de tonos personalizado.

Más Casos Prácticos en Prometeo.blog

Encuentra este producto y/o libros sobre este tema en Amazon

Ir a Amazon

Como afiliado de Amazon, gano con las compras que cumplan los requisitos. Si compras a través de este enlace, ayudas a mantener este proyecto.

Quiz rápido

Pregunta 1: ¿Cuál es el objetivo principal del circuito práctico descrito en el texto?




Pregunta 2: ¿Qué componente regula principalmente la frecuencia y el ciclo de trabajo de la señal de salida en este circuito?




Pregunta 3: ¿Entre qué valores de voltaje se carga y descarga continuamente el condensador de temporización?




Pregunta 4: ¿Qué tipo de señal genera el circuito multivibrador astable sin requerir disparo externo?




Pregunta 5: ¿Cuál de las siguientes es una aplicación útil de este circuito mencionada en el texto?




Pregunta 6: ¿Qué efecto visual se espera observar en el LED conectado a la salida del circuito?




Pregunta 7: El circuito NE555 configurado de esta manera sirve para demostrar los principios subyacentes de:




Pregunta 8: ¿Qué función cumple este circuito en sistemas de peligro y advertencia?




Pregunta 9: En el contexto de generación de tonos de audio, ¿para qué dispositivos produce frecuencias audibles este circuito?




Pregunta 10: ¿Qué se requiere para que el circuito comience a generar la onda cuadrada continua?
